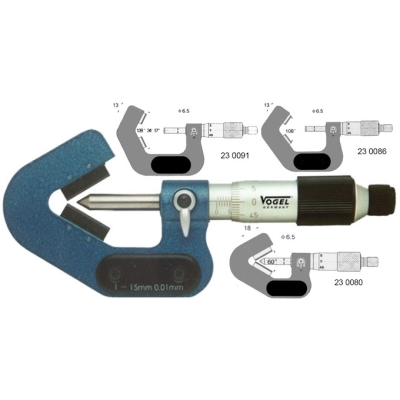

Микрометры Vogel гладкие с V-контактом
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel гладкие с V-контактом: 12 месяцев
Назначение прибора:
Микрометры Vogel гладкие с V-контактом диапазон от 1-15х0,01 мм до 85-105х0,01 мм, для измерения 3, 5,7-ми лезвийных инструментов, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
Технические характеристики:
|
Арт. № |
Тип |
Предел измерений мм |
Цена деления мм |
Точность ±мкм |
Ход штока мм |
Диаметр барабана мм |
Вес кг |
|
230080 |
3 лезвия 60гр |
1-15 |
0,01 |
4 |
0,5 |
18 |
0,5 |
|
230081 |
3 лезвия 60гр |
5-20 |
0,01 |
4 |
0,5 |
18 |
0,64 |
|
230082 |
3 лезвия 60гр |
20-35 |
0,01 |
5 |
0,5 |
18 |
0,8 |
|
230083 |
3 лезвия 60гр |
35-50 |
0,01 |
5 |
0,5 |
18 |
0,95 |
|
230084 |
3 лезвия 60гр |
50-65 |
0,01 |
6 |
0,5 |
18 |
1,06 |
|
230085 |
3 лезвия 60гр |
65-80 |
0,01 |
6 |
0,5 |
18 |
1,24 |
|
230086 |
5 лезвий 108гр |
5-25 |
0,01 |
4 |
0,5 |
18 |
0,52 |
|
230087 |
5 лезвий 108гр |
25-45 |
0,01 |
5 |
0,5 |
18 |
0,64 |
|
230088 |
5 лезвий 108гр |
45-65 |
0,01 |
6 |
0,5 |
18 |
0,83 |
|
230089 |
5 лезвий 108гр |
65-85 |
0,01 |
7 |
0,5 |
18 |
1,04 |
|
230090 |
5 лезвий 108гр |
85-105 |
0,01 |
8 |
0,5 |
18 |
1,23 |
|
230091 |
7 лезвий 128гр |
5-25 |
0,01 |
4 |
0,5 |
18 |
0,52 |
|
230092 |
7 лезвий 128гр |
25-45 |
0,01 |
5 |
0,5 |
18 |
0,64 |
|
230093 |
7 лезвий 128гр |
45-65 |
0,01 |
6 |
0,5 |
18 |
0,83 |
|
230094 |
7 лезвий 128гр |
65-85 |
0,01 |
7 |
0,5 |
18 |
1,04 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по микрометрам и скобам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
