Микрометры Vogel с абсолютной системой измерения
Тип оборудования: Микрометры
Производитель: Vogel
Описание: Прибор для высокоточного определения линейных размеров
Гарантия на микрометры Vogel с абсолютной системой измерения: 12 месяцев
Назначение прибора:
Цифровые микрометры Vogel с абсолютной системой измерения диапазон измерения от 0-25х0,001 до 275-300х0,001 мм, водо-пылезащищенные IP 54,с выводом данных RS 232C, предназначены для высокоточного определения линейных размеров. Измерение производится абсолютным или относительным контактным способом. Основным преимуществом инструмента является низкая погрешность, которая колеблется в промежутке значений от 2 до 50 мкм и зависит от класса точности микрометра, а также от измеряемого диапазона. В качестве преобразовательного механизма выступает так называемая микропара – винт и гайка.
Принцип работы микрометра заключается в передвижении винта вдоль оси во время его вращения в гайке, которая остается неподвижной. Причем перемещение пропорционально углу поворота самого винта вокруг оси. На стебель микрометра нанесена шкала для отсчета полных оборотов, а для определения долей оборота используется круговая шкала, расположенная на барабане прибора. В целях ограничения измерительного усилия приборы снабжаются специальным механизмом – трещоткой.
Для того чтобы вычислить размеры детали, ее необходимо зажать между измерительными плоскостями инструмента. Как правило, шаг винта составляет 0,5 – 1 мм, а на барабане нанесены от 50 до 100 делений для того, чтобы можно было получить отсчет в 0,01 мм. Это наиболее распространенный тип приборов. В нашем каталоге вы можете выбрать микрометр и с другими величинами отсчета (к примеру, 0,0001, 0,002 или 0,005 мм).
По конструкции, под чем подразумевается форма скобы для микропары или корпуса и форма поверхностей измерения, и назначению можно выделить несколько типов микрометров:
-рычажные
-гладкие
-листовые
-проволочные
-трубные
-резьбомерные
-универсальные и другие разновидности.
Обычно производятся ручные и настольные микрометры. В последнее время широкое распространение получили цифровые микрометры в силу удобства в эксплуатации и дополнительных возможностей: например, одним нажатием кнопки можно отправить полученные показания на компьютер или переключаться между доступными метрическими системами.
Особенности:
Абсолютная система, с выходом данных RS 232 С
Жидкокристаллический дисплей с отчетливым считыванием, переключение мм/дюйм
Скоба лакирована с изолированными прокладками, измерительные поверхности твердосплавные, притертые
Абсолютная/относит. система отсчета, функция задержки, сброса, задание границ
«0» – установка, кнопка вкл./выкл.
Фиксатор для быстрого и надежного закрепления
Постоянное усилие измерения
Диаметр барабана 18 мм
Поставка с 25 мм мерой, батарейкой SR 44, инструкцией
Заводской сертификат (СС) заказывается дополнительно

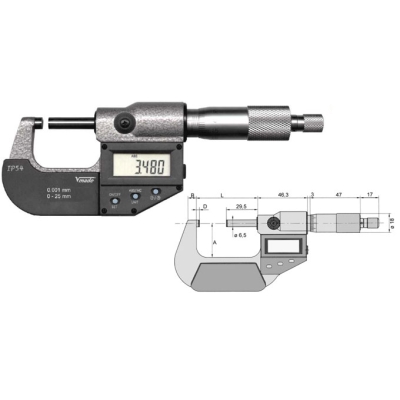

Технические характеристики:
|
Арт. № |
Предел измерений мм/дюйм |
Цена деления мм/дюйм |
A мм |
B мм |
D мм |
L мм |
Точность ±мкм |
Вес кг |
|
231070 |
0-25/0-1 |
0,001/0,00005 |
26,5 |
6 |
3,5 |
32,5 |
2 |
0,275 |
|
231071 |
25-50/1-2 |
0,001/0,00005 |
32 |
8 |
3,5 |
57,5 |
2 |
0,325 |
|
231072 |
50-75/2-3 |
0,001/0,00005 |
44,5 |
8 |
3,5 |
82,5 |
3 |
0,465 |
|
231073 |
75-100/3-4 |
0,001/0,00005 |
57 |
8 |
3,5 |
107,5 |
3 |
0,56 |
|
231074 |
100-125/4-5 |
0,001/0,00005 |
70 |
10 |
3,5 |
133 |
3 |
0,615 |
|
231075 |
125-150/5-6 |
0,001/0,00005 |
82 |
10 |
3,5 |
158,5 |
3 |
0,72 |
|
231076 |
150-175/6-7 |
0,001/0,00005 |
94,5 |
12 |
5,5 |
184 |
4 |
0,785 |
|
231077 |
175-200/7-8 |
0,001/0,00005 |
107 |
12 |
5,5 |
209,5 |
4 |
0,94 |
|
231078 |
200-225/8-9 |
0,001/0,00005 |
129,5 |
23 |
5,5 |
234 |
4 |
1,08 |
|
231079 |
225-250/9-10 |
0,001/0,00005 |
142,5 |
23 |
5,5 |
259,5 |
4 |
1,23 |
|
231080 |
250-275/10-11 |
0,001/0,00005 |
155 |
23 |
5,5 |
285 |
5 |
1,29 |
|
231081 |
275-300/11-12 |
0,001/0,00005 |
167,5 |
23 |
5,5 |
310 |
5 |
1,47 |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по микрометрам и скобам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем измерительные инструменты по всей России курьерскими службами и транспортными компаниями.
|
