Тип оборудования: твердомер (дюрометр) Шора

Производитель: Восток-7

Модель: ТВР-D

Гарантия: 1 год

Описание твердомера ТВР-D:

Приборы для измерения твёрдости материалов по Шору А и D (дюрометры) модификаций ТВР-А, ТВР-АМ, ТВР-D, ТВР-DМ (далее дюрометры / твердомеры типа А или типа D) являются средствами измерений, предназначенным для измерения значений твёрдости по Шору низкомодульных материалов методом вдавливания.

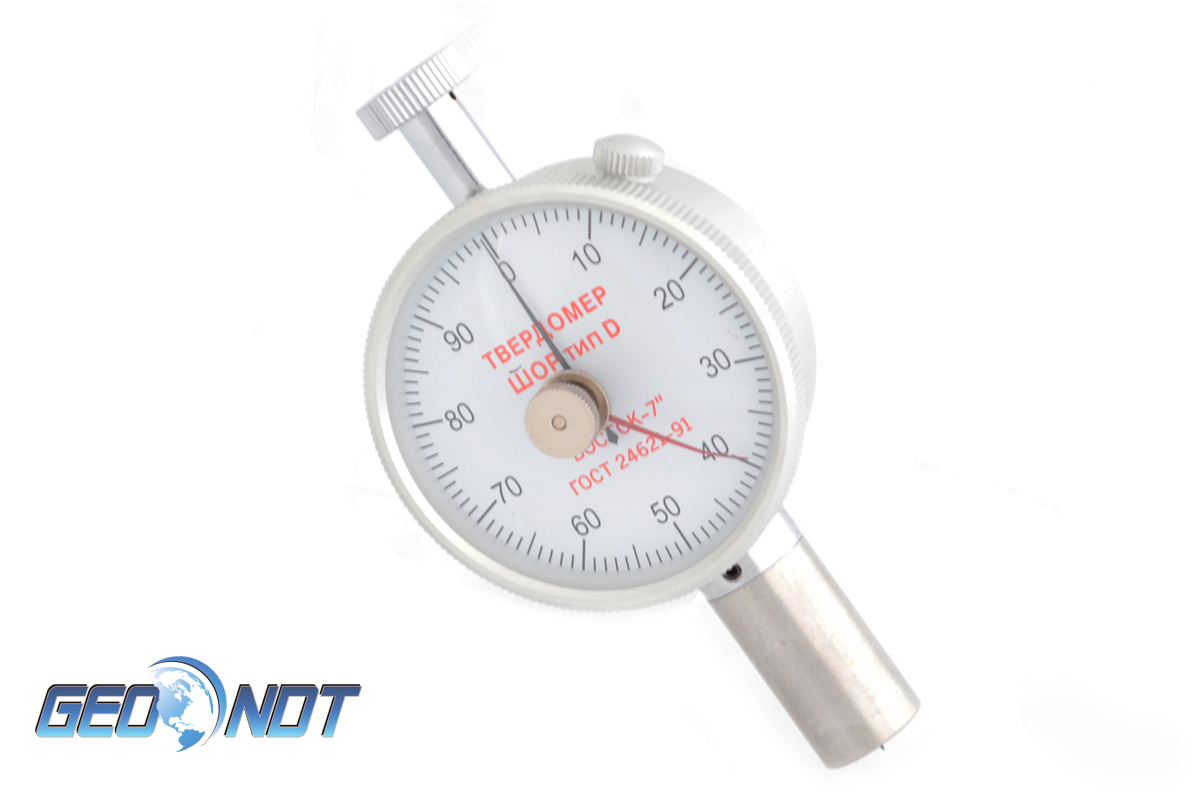

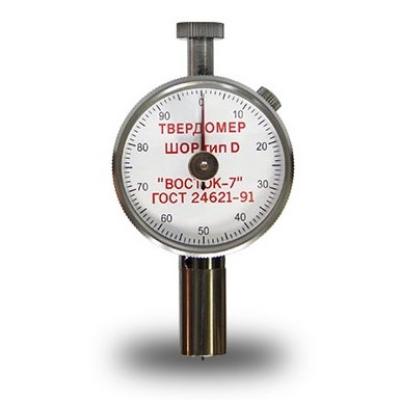

ТВР-D твердомер (дюрометр) Шора тип D с аналоговым индикатором предназначен для измерения твёрдости по шкале Шора тип D пластмасс и эбонита в соответствии с ГОСТ 24261-2015, в т.ч. твёрдых полиуретанов: резины, плексигласа, полистирола, термопласта, полиграфических валков, пластин из винил-ацетата целюлозы и т.п.

ТВР-DМ является механизированным аналогом твердомера советских времён производства "Точприбор", а затем его преемника "ЗИП": «Прибор настольный ИТ 5079». Выпуск приборов для измерения твердости резины по Шору D модели ИТ 5079 прекращён с 2016 г. Штатив может быть приобретён совместно с прибором ТВР-D, либо приобретён позднее при необходимости.

Дюрометры модификаций ТВР-D и ТВР-DМ применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях при контроле качества изделий из твёрдых полиуретанов: при входном контроле сырья и заготовок, а также при выходном контроле готовых изделий как производителем, так и конечным потребителем изделия.

Описание средства измерений:

Принцип действия дюрометров основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.

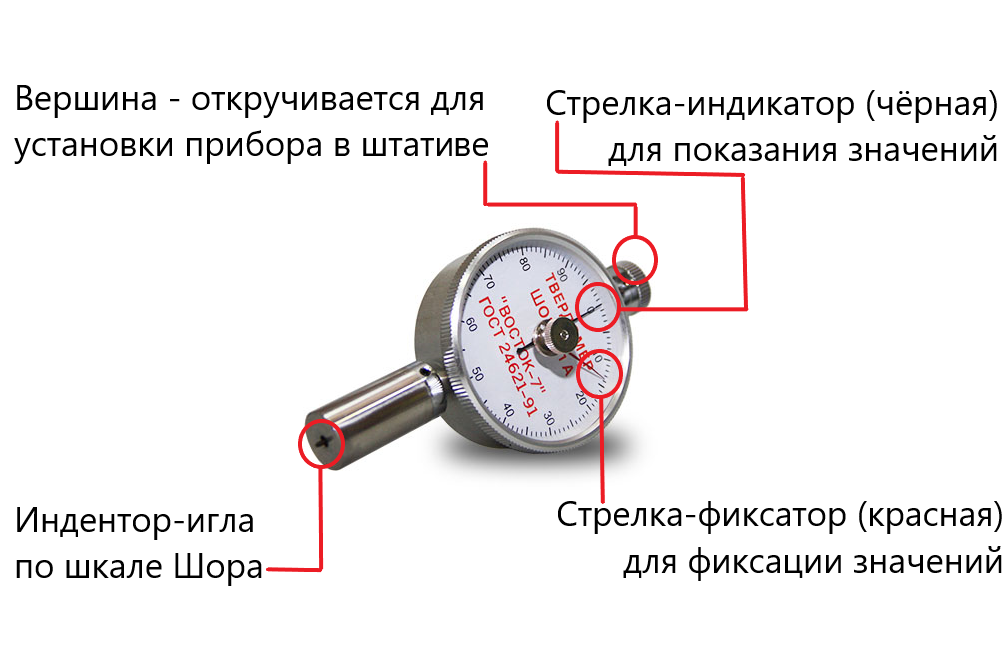

В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при измерении твёрдости вручную (модификация ТВР-D) и для присоединения дюрометра к штативу (модификация ТВР-DМ), который обеспечивает равномерное механическое нагружение в процессе измерения твёрдости материалов.

При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через рейку к зубчатой передаче стрелки-индикатора, которая поворачивается на определённый угол, выражаемый по шкале единицами Шора (метод вдавливания).

Разделение приборов для измерения твёрдости по Шору в зависимости от способа приложения нагрузки на 2 категории в соответствии с российскими ГОСТ:

1. ПЕРЕНОСНЫЕ (ручные) твердомеры – нагружение производиться рукой на корпус прибора. Плюсы: быстрое измерение в любом пространственном положении в стационарных (цех, лаборатория и пр.) и в "полевых" условия на выезде. Минусы: точность измерения сильно зависит от навыков оператора, потому как колебание руки с прибором в процессе замера твёрдости ощутимо влияет на точность измерения. Рекомендация – использовать полученные результаты измерений в качестве “первичных” показаний твёрдости.

2. СТАЦИОНАРНЫЕ (механические) твердомеры – нагружение в штативе производится механическим способом с использованием нормированных грузов-гирь. Плюсы: высокая точность и повторяемость измерений, погрешности приложения нагрузки вручную исключены. Минусы: невысокая производительность (измерений в интервале времени по сравнению с ручными твердомерами); измерение только в стационарных условиях цеха или лаборатории. Рекомендация – использовать полученные результаты измерений в качестве “окончательных” показаний твёрдости.

Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если точность и повторяемость результатов измерения рукой не удовлетворяют Вашим требованиям к точности измерений.

Отличительные особенности измерений твёрдости прибором ТВР-D:

Прибор оснащён дополнительной буксируемой стрелкой-фиксатором для измерения эластичности (обратной деформации) полимеров и для фиксации измеренного значения при мгновенных замерах твёрдости.

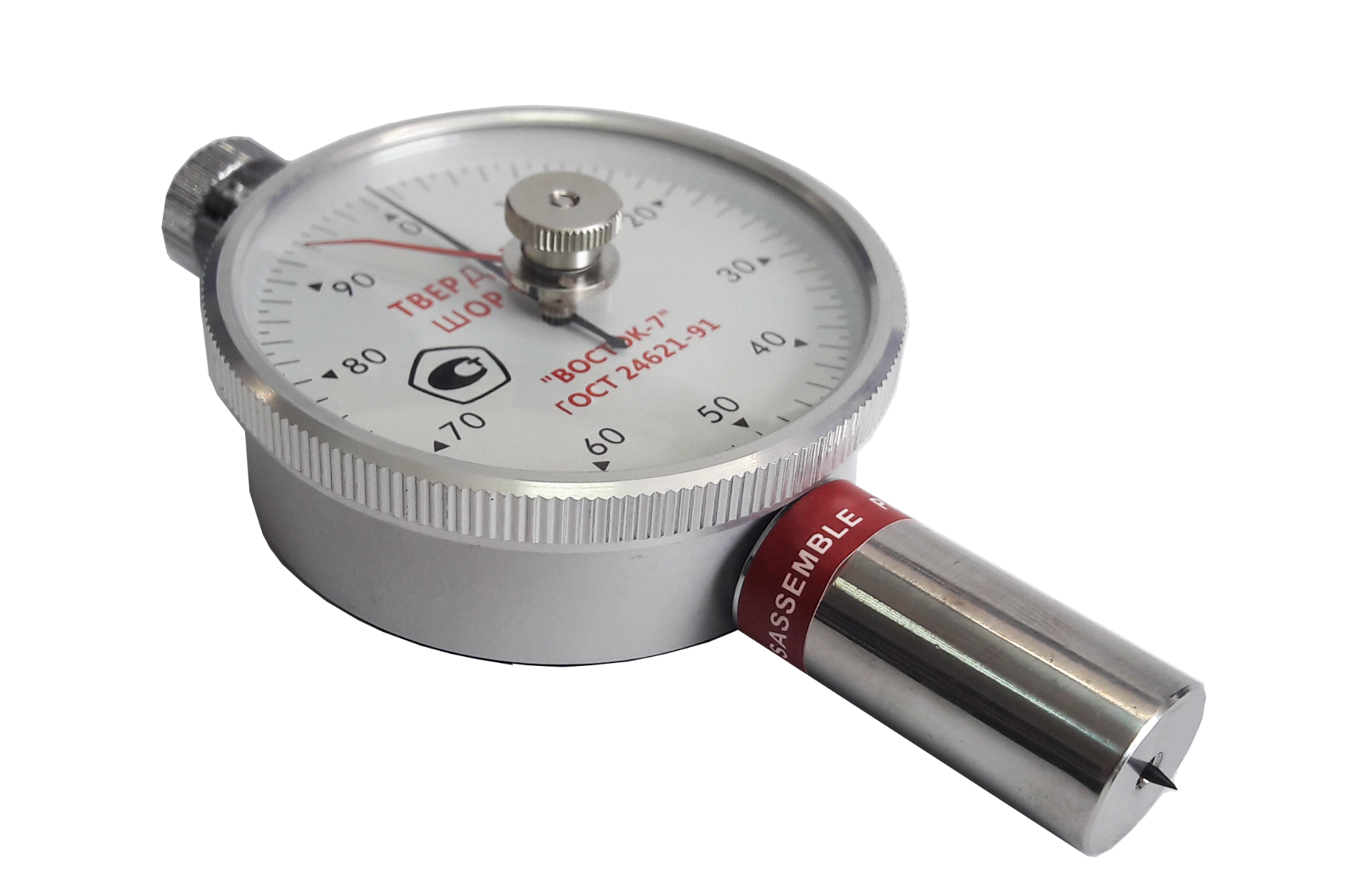

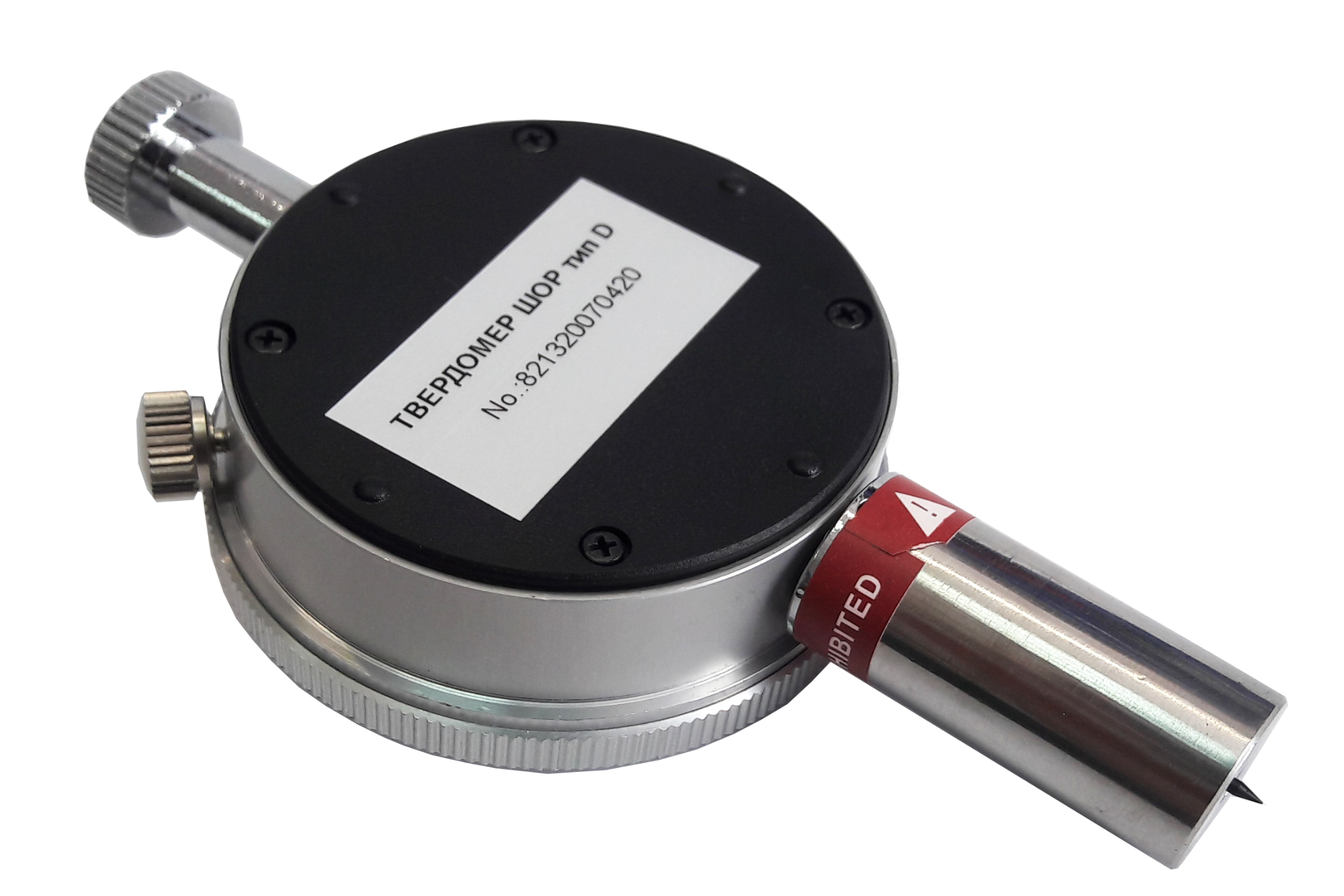

Корпус с удлинённой гильзой позволяет измерять твёрдость изделий с повышенной точностью, недоступной для твердомеров с короткой гильзой или вовсе без неё.
Результат измерения сохраняется на циферблате до сброса в нулевое положение.

Отличительные особенности измерений твёрдости прибором ТВР-DМ:

Штатив испытательный (далее штатив) предназначен для закрепления в нём твердомера (дюрометра) по Шору тип D и обеспечивает равномерное механическое нагружение твердомера в процессе измерения твёрдости изделий. Штатив с грузом-гирей, центрированной с осью индентора закреплённого твердомера, позволяет получить бо'льшую точность измерения твёрдости контролируемого изделия. Механическое нагружение позволяет создать стабильное прижимное усилие в заданном интервале времени согласно стандартам (ГОСТ 263-75; ГОСТ 24621-2015 (ISO 868-2003); ГОСТ Р ИСО 7619-1-2009; DIN53505, ASTM D2240, ISO R868,), обеспечивает повторяемость результатов, устраняя ошибки измерений твёрдости при нагружении твердомера вручную. Штатив востребован при проведении лабораторных испытаний с повышенными требованиями к точности результатов измерений, а также при проведении серийных (массовых) испытаний.

Штатив может быть приобретён совместно с дюрометром ТВР-D, либо приобретён позднее при необходимости его использования, например для массовых испытаний. Ввиду необходимости приложения нагрузки в 5 кг при каждом замере (а таких замеров на КАЖДОМ изделии по ГОСТ должно быть не менее 5-ти для вычисления среднего значения твёрдости этого изделия) использование штатива является настоятельной рекомендацией – даже тренированному мужчине крайне тяжело произвести подряд 5…10 замеров с плавным нагружением и дальнейшим удержанием нагрузки в 5 кг без колебаний руки с прибором на контролируемом изделии в течение 2...15 секунд согласно требованиям ГОСТ.

Технические характеристики ТВР-D:

ПроизводительРФ: ВОСТОК-7

Габариты, мм (Справочник "Номенклатура" (Общие))109*60*26

Вес, кг (Справочник "Номенклатура" (Общие))0,154
