| ЦЕНА: по запросу |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|
Тип оборудования: Ультразвуковой расходомер
Производитель: GESensingEMEA(Panametrics), Ирландия
Серия: AT
Модель: AT868
Описание: прибор для измерения расхода жидкости
Гарантия: 12 месяцев

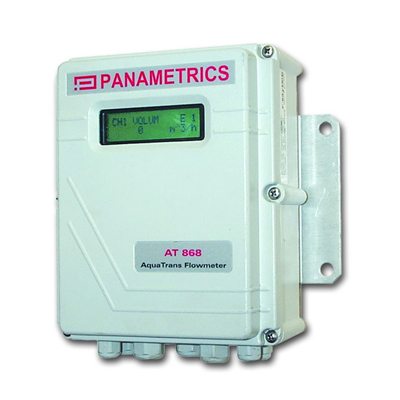

Назначение прибора: Ультразвуковой стационарный расходомер AT 868 предназначен для измерения расхода жидкости в полнопоточных трубопроводных системах. AT868 оптимальным образом соединяет в себе достижения современных технологий измерения расхода и недорогое исполнение, которые обеспечивают возможность эффективного контроля непосредственно в необходимой точке технологического процесса. Прочная конструкция AT-868 и полное отсутствие движущихся деталей исключают необходимость регулярного техничесекого обслуживания и обеспечивают долговременную и стабильную работу прибора. Встроенный микропроцессор обеспечивает реализацию оригинальных технологий кодирования и корреляционного детектирования сигналов, автоматическую адаптацию к изменению свойств среды и динамическую конфигурацию рабочего программного обеспечения, которая значительно упрощает процедуру программирования. Накладные преобразователи расходомера AT868 обеспечивают максимальное удобство, гибкость и низкую стоимость установки по сравнению с традиционными технологиями измерения расхода. Прибор разработан специально для применения в муниципальной отрасли, часто применяется в ЖКХ для измерения расхода воды в зданиях и расхода сточных вод. Точность расходомера, как правило, один-два процента от показаний с накладными датчиками.
Время импульсная технология измерения расхода
При реализации этого метода оба ультразвуковых преобразователя используются для генерации и приема ультразвуковых сигналов. При установке на трубе они акустически связаны друг с другом. При этом, например, второй ультразвуковой преобразователь может принимать ультразвуковые сигналы, генерируемые первым преобразователем, и наоборот. В процессе измерений каждый из ультразвуковых преобразователей функционирует как передатчик, излучающий определенное число ультразвуковых импульсов, а затем как приемник, принимающий такое же число импульсов. Интервал времени между посылкой и приемом ультразвуковых сигналов измеряется в обоих направлениях. При отсутствии течения жидкости в трубопроводе время прохождения сигнала по направлению потока равно времени его прохождения против потока. При течении среды время прохождения сигнала по направлению потока меньше, чем против него. Разность времен прохождения сигнала против потока и по нему пропорциональна скорости движения жидкости, а ее знак указывает на направление движения среды.
Стационарные и накладные ультразвуковые преобразователи

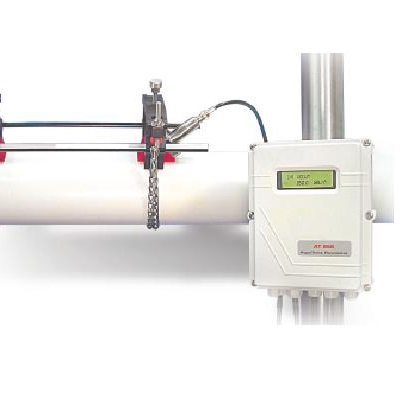

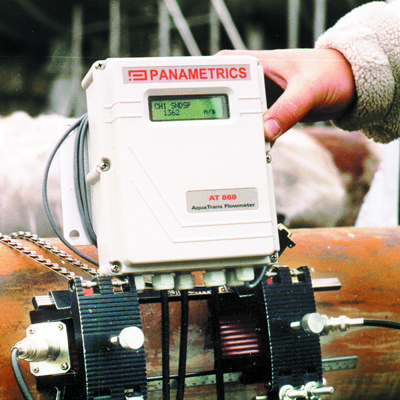

Ультразвуковые преобразователи, используемые при измерении расхода, подразделяют на стационарные и накладные. Стационарные преобразователи устанавливают в технологический трубопровод или в измерительный участок и они непосредственно контактируют с измеряемой средой. Накладные преобразователи монтируют снаружи трубы и они не имеют прямого контакта со средой. Расходомер AT868 может использоваться в комплекте с любыми ультразвуковыми преобразователями фирмы Panametrics. При корректной установке стационарные преобразователи обеспечивают максимальную точность измерения расхода (относительная погрешность менее 1%) в большинстве практических задач. Для расширения области применения стационарных преобразователей могут быть использованы промежуточные вставки Pan-Adapta, которые выполнены с высокой точностью и устанавливаются во втулки или тройники трубопровода с помощью резьбы. Такой способ монтажа исключает непосредственный контакт стационарных преобразователей с жидкостью и не требует прерывания технологического процесса или опорожнения трубопроводной линии. Накладные ультразвуковые преобразователи обеспечивают максимальное удобство и гибкость установки на трубопровод. Для установки преобразователей может быть использован большой набор различных монтажных приспособлений как стандартного исполнения, так выполненных в соответствии с конкретными требованиями заказчика. Они могут быть установлены на трубах диаметром от 1 до 5000 мм.
Двухканальная модель
Дополнительно АТ868 может иметь двухканальное исполнение для измерения расхода в двух отдельных трубах или двух точках на одной трубе.
Технические характеристики ультразвукового расходомера AT868:
|
КОНФИГУРАЦИЯ ПРИБОРА |
|
|
Число каналов |
Стандартное исполнение: один канал.Дополнительно: два канала (для 2-х труб или 2 хода ультразвукового луча в одной трубе). |
|
Корпус |
Алюминий с эпоксидным покрытием; пылевлагонепроницаемый NEMA 4X |
|
Размеры корпуса (В*Ш*Г) |
202 х 155 х91 мм. |
|
ОТНОСИТЕЛЬНАЯ ПОГРЕШНОСТЬ (%) |
|
|
Внутренний диаметр трубы > 150 мм (6 дюймов) |
Скорость > 0,3 м/с: ±1% обычная, до ±0,5% с калибровкой (см. примечание). Скорость ≤ 0,3 м/с: ±0,01 м/с (см. примечание). |
|
Внутренний диаметр трубы ≤ 150 мм (6 дюймов) |
Скорость > 0,3 м/с: ±2% обычная (см. примечание). Скорость ≤ 0,3 м/с: ±0,05 м/с (см. примечание). Примечание:Приведенные характеристики справедливы для полностью развитого профиля потока. Точность измерения зависит от размеров трубы. |
|
Пределы измерения |
От -12,2 до 12,2 м/с. |
|
Динамический диапазон |
400:1. |
|
Воспроизводимость |
Для стационарных ультразвуковых преобразователей: ±0,1% от полной шкалы.Для накладных ультразвуковых преобразователей: от ±0,1 до 0,3% от полной шкалы. |
|
Тип жидкости |
Все акустически проводящие жидкости, включая большинство чистых жидкостей, а также многие жидкие среды, содержащие твердые включения и газовые пузырьки. Максимально возможное при измерении количество включений зависит от типа используемых ультразвуковых преобразователей, частоты, длины хода ультразвукового луча и конфигурации трубопровода. |
|
Питание |
Стандартное: от 85-265 В переменного тока, 50/60 Гц, ± 10%. Дополнительно: от 12 до 48 В постоянного тока, ± 5%. |
|
Потребляемая мощность |
20 Ватт максимум. |
|
ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ |
|
|
Рабочая температура |
От -10 до 60 °С. |
|
Температура хранения |
От -55 до 75 °С. |
|
ВХОДЫ/ВЫХОДЫ |
|
|
Дисплей |
Жидкокристаллический дисплей с подсветкой 2 строки Ч 16 символов, конфигурируемый для отображения до 4-х измеряемых параметров последовательно. |
|
Аналоговые выходы |
Изолированный токовый выход от 0/4 до 20 мА, максимальная нагрузка 600 Ом. |
|
Цифровые выходы |
Стандартный: порт RS232 для принтера, терминала или РС. Дополнительно: RS485 (для нескольких пользователей). |
|
Единицы выходных величин |
Скорость в ft/s (футы в секунду) или м/с. |
|
Единицы объема и объемного расхода |
Кубические футы (ft3). Кубические метры (m3). Галлоны (gal). Литры (L). Акр-дюймы. Баррели. Мегатонны. Мегалитры в час или сутки. |
|
Единицы суммарного объема |
Кубические футы (ft3). Кубические метры (m3). Галлоны (gal). Литры (L). Акр-дюймы. Баррели. Мегатонны. Мегалитры. |
|
Выходы на суммирование /частотные выходы |
1 импульсный или частотный выход с оптической развязкой, 3 А максимум, 100 В постоянного тока максимум, 1 Ватт максимум, от постоянного тока до 10 кГц максимум. Режим суммирования: один импульс на единицу параметра (например, 1 импульс/м3). Частотный режим: частота пропорциональна амплитуде (например, 10 Гц = 1 л/мин). |
|
Тип и длина кабелей |
Стандартные: два коаксиальных кабеля типа RG64 AU длиной до1 м. Дополнительно: длина кабелей до330 ммаксимум. |
|
ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ СТАЦИОНАРНЫЕ ПРЕОБРАЗОВАТЕЛИ |
|
|
Диапазон измерения температур |
Стандартный: от -40 до 100 °С. Дополнительно (общий диапазон): от -190 до 500 °С. |
|
Диапазон измерния давления |
Стандартный: от 0,1013 до 20 МПа. Дополнительно: более высокое давление по требованию. |
|
Материалы |
Стандартный: 316 SS (нержавеющая сталь). Дополнительно (материалы для использования с промежуточной вставкой Pan-Adapta): титан, гастеллой, монель, дуплекс, пластмассы и другие. |
|
Технологические соединения |
Стандартное:1 дюймили 3/8 дюйма NPTM. Дополнительно: фланцевое соединение, сварка и другое. |
|
Монтаж |
Измерительный участок, горячая или холодная врезка. |
|
Исполнение |
Стандартное: обычное (защищенное от капель жидкости). Дополнительно: подводное или пылевлагонепроницаемое (NEMA-4, IP65). |
|
НАКЛАДНЫЕ ПРЕОБРАЗОВАТЕЛИ |
|
|
Диапазон температур |
Стандартный: от -20 до 60 °С. Дополнительно (общий диапазон): от -190 до 300 °С. |
|
Монтаж |
Монтажные приспособления с фиксацией положения при помощи лент или цепей из нержавеющей стали, сварки или магнитов. |
|
Исполнение |
Стандартное: обычное (защищенное от капель среды). Дополнительно: подводное или пылевлагонепроницаемое (NEMA-4, IP65). |
|
РАЗМЕРЫ И МАТЕРИАЛЫ ТРУБ СТАЦИОНАРНЫЕ ПРЕОБРАЗОВАТЕЛИ |
|
|
Материалы |
Все металлы и большинство пластмасс; обращайтесь, пожалуйста, в Компанию GE Sensing при использовании для труб из бетона, стекла и асбоцемента. |
|
Размеры труб |
Наружный диаметр от 12,7 до5000 мм. |
|
Толщина стенки трубы |
До76,2 мм. |
*Технические характеристики и комплект поставки оборудования для контроля водопроводных сетей могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по ультразвуковым расходомерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем оборудование для водопроводных сетей по всей России курьерскими службами и транспортными компаниями.
|
