Тип оборудования: Регулятор температуры
Производитель: Россия
Серия: РТМ

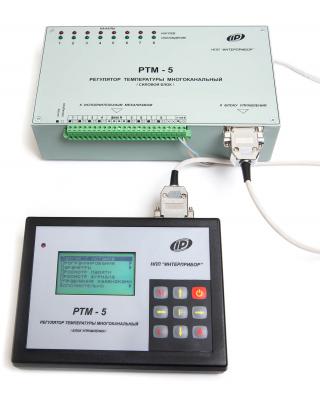

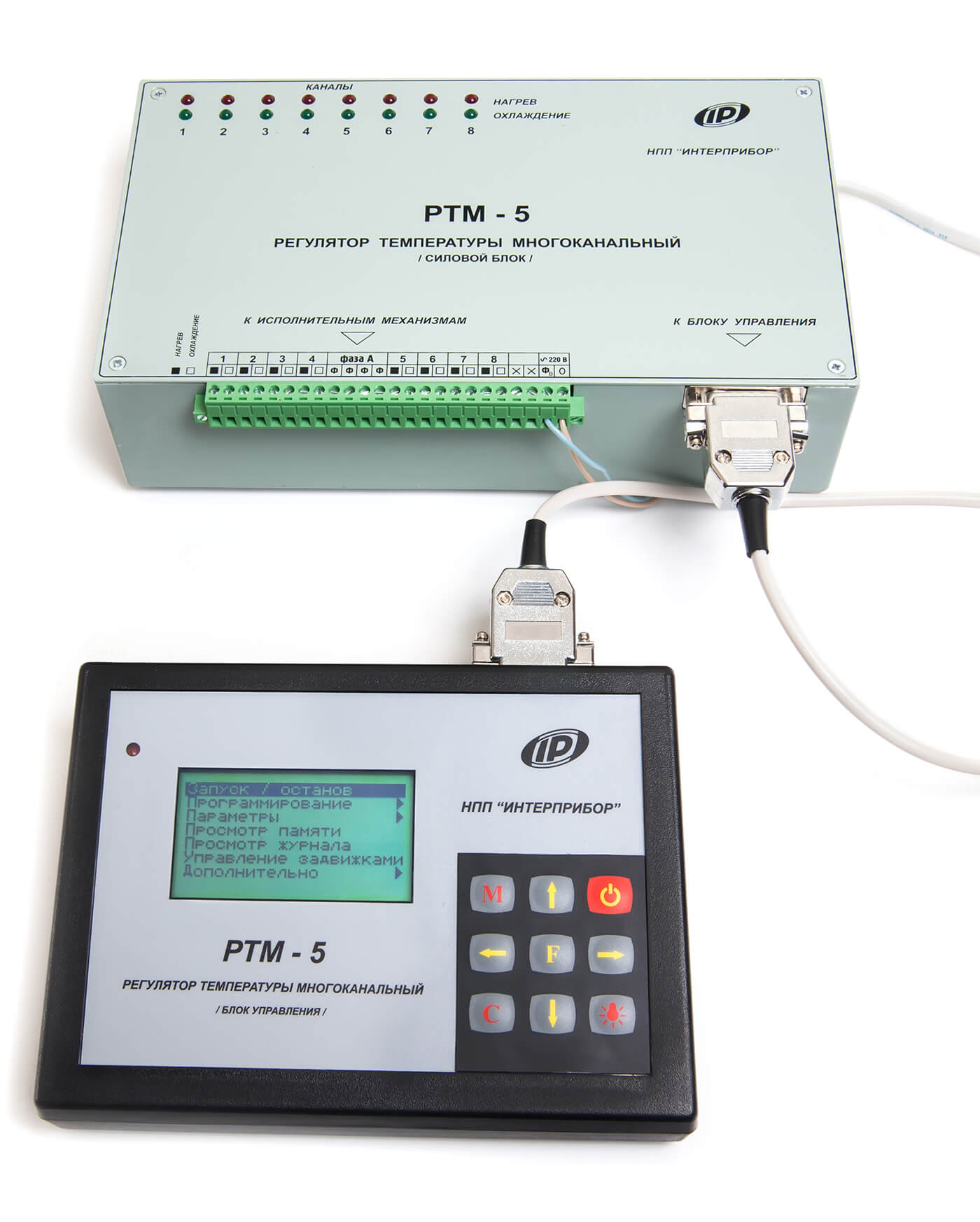

Модель: РТМ-5
Описание: Прибор для программного регулирования процессов термообработки железобетонных изделий
Гарантия: 12 месяцев
Назначение прибора:
Многоканальная система управления ТВО РТМ-5 предназначена для
- Программного автоматического управления процессами тепловлажностной обработки (ТВО) железобетонных изделий на предприятиях стройиндустрии
- Автоматизации технологических установок циклического и непрерывного действия: ямных и туннельных пропарочных камер, термоформ, касетных установок и т.п.
- Тепловой обработки в паровоздушной среде (в т.ч. при работе с парогенераторами), в продуктах сгорания природного газа, при электро- и инфракрасном прогреве бетона
Преимущества многоканальной системы управления ТВО РТМ-5:
- Полный комплекс средств для автоматизации процессов ТВО бетона
- Высокая помехоустойчивость и надежность управления
- Адаптивные алгоритмы, предотвращающие "тепловые удары" и деструкцию бетона при термообработке
- Защита от сетевых помех и от пропадания напряжения питания
- Автоматическая коррекция программы ТВО при дефиците тепловой энергии
- Дистанционный контроль и программирование режимов от ПК (новая опция)
- Цифровые термодатчики с встроенными репитерами для длинных линий связи
- Компактность, простота обслуживания и эксплуатации
- Силовые блоки на триаках для управления реверсивными электроприводами задвижек
- Сервисная компьютерная программа, позволяющая дистанционно задавать и корректировать режимы тепловлажностной обработки бетона
Основные функции многоканальной системы управления ТВО РТМ-5:
- Индивидуальное программирование режимов работы каждого из 8 каналов
- Память 16 режимов работы для быстрого программирования
- Оперативное формирование и редактирование температурно-временных диаграмм работы, включающих нагрев, изотермическое выдерживание и охлаждения
- Задание режимов работы в линейной и полиномиальной форме
- Формирование двухпозиционного или широтно-импульсного алгоритмов регулирования температуры с задаваемыми: гистерезисом, амплитудой и периодом
- Отображение процессов регулирования в графической и цифровой форме по каждому каналу на графическом дисплее с подсветкой
- Архивация процессов термообработки и их просмотр на дисплее РТМ-5 и на мониторе компьютера индивидуально по каждому каналу и по 8 каналам одновременно
- Контроль и индикация состояния исполнительных органов и датчиков, сигнализация аварийных ситуаций
- Автоматическая корректировка режимов прогрева при технологических нарушениях, в т.ч. при перерывах в подаче и ухудшении параметров теплоносителя
- Выбор режимов работы блока управления посредством клавиатуры и системы меню
- Автоматическое ведение журнала термообработки (пропарки)
- Русский и английский язык меню и текстовых сообщений
Состав системы автоматического управления:
- Блок автоматического программного управления на 8 камер
- Силовой блок управления исполнительными органами нагрева - 8 каналов
- Силовой блок управления исполнительными органами охлаждения - 8 каналов
- Цифровы датчики температуры - 3 вида исполнения
- Исполнительные органы систем нагрева и охлаждения (вентиляции, пароудаления): задвижки с реверсивным электроприводом, силовые контакторы, электропневмоклапаны*
- Линии связи РТМ-5 с датчиками температуры и исполнительными органами (кабельная продукция)*
- Прибор ТЕРМОТРАНСФЕР для считывания информации с РТМ-5, ее хранения и передачи на компьютер (может обслуживать до 30 территориально удаленных РТМ-5)
- Коммуникации для связи с компьютером*
- Сервисная компьютерная программа
- Блок связи с ПК по RS-485 для удаленного доступа и управления
* - комплектуются заказчиком самостоятельно
Сервисная компьютерная программа:
- Считывание данных из РТМ-5
- Формирование отчетной документации (журнал пропарки)
- Оперативное формирование и редактирование заданных температурно-временных диаграмм работы, включающих: нагрев, изотермическое выдерживание и охлаждение
- Формирование алгоритмов регулирования температуры
Функции прибора ТЕРМОТРАНСФЕР:
- Считывание и хранение данных с 1...30 приборов РТМ-5
- Передача информации на ПК
Технические характеристики многоканальной системы управления ТВО РТМ-5:
|
Количество каналов регулирования
|
8
|
|
Диапазон измерения температуры, °С
|
-50...+125
|
|
Диапазон регулирования температуры, °С
|
0...+125
|
|
Пределы погрешности измерения температуры, °С
|
±0,5
|
|
Дискретность индикации температуры, °С
|
0,1
|
|
Время цикла термообработки
|
1 час... 31 день
|
|
Дискретность задания температуры, °С / времени, мин
|
1 / 1
|
|
Потребляемая мощность, Вт (без силовых устройств)
|
10
|
|
Длина линий связи, м
|
0...1000
|
|
Тип датчиков температуры
|
DS-1820
|
|
Коммутируемая нагрузка, Вт
|
0...400
|
|
Типы интерфейсов
|
RS-485, RS-232
|
Комплект поставки прибора:
- Блок автоматического управления
- Силовой блок (нагрев)
- Межблочный кабель - 1 шт.
- Аккумуляторы
- Сервисная программа на CD
- Блок связи с ПК по RS-485
- Руководство по эксплуатации
- Схемы подключения
- Сертификат о калибровке
Заказная комплектация:
- Силовой блок (охлаждения)
- Прибор ТЕРМОТРАНСФЕР
- Цифровые термодатчики в конструктиве - 8 шт.
- Кабельная продукция
- Рекомендации по автоматизации ТВО бетона
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
