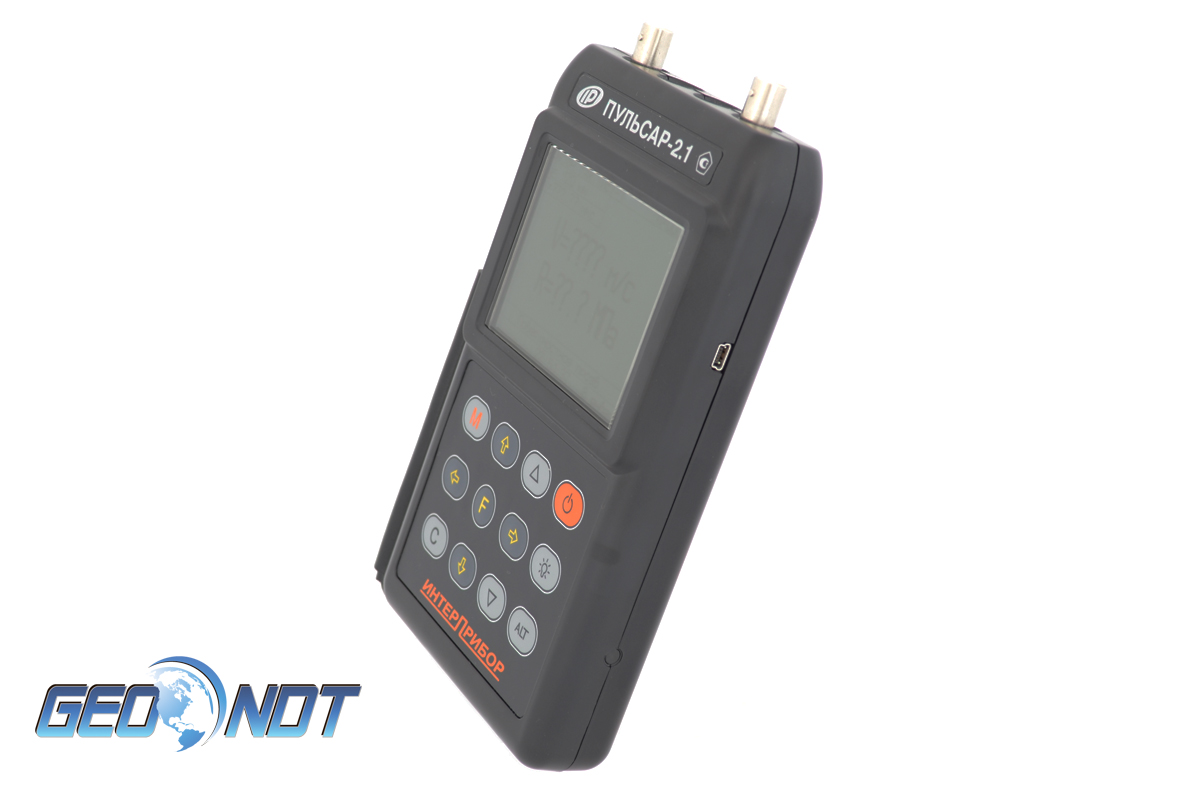

Ультразвуковой прибор Пульсар-2.1
Тип оборудования: измеритель прочности бетона, ультразвуковой тестер бетона, индикатор прочности бетона, дефектоскоп бетона
Производитель: Россия
Серия: ПУЛЬСАР
Модель: ПУЛЬСАР-2.1
Описание: прибор для измерения прочности бетона
Гарантия: 12 месяцев
Сертификаты:
- Патент РФ №64377

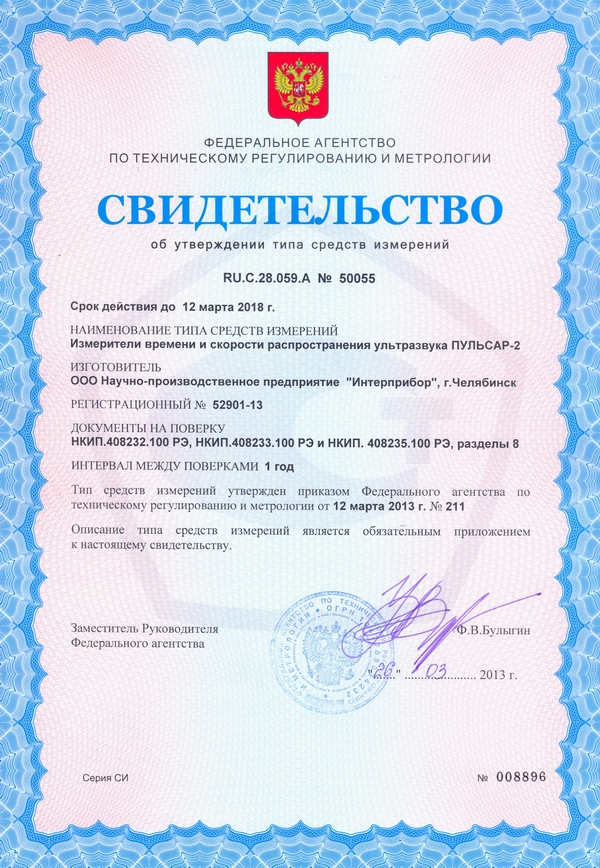

- Прибор внесен в Государственный реестр СИ РФ №52901-13
- Прибор внесен в реестры СИ Украины, Белоруссии и Казахстана
Назначение прибора:
Ультразвуковой прибор ПУЛЬСАР-2.1 предназначен для:
- Контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука
- Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин
- Оценки степени зрелости бетона при монолитном бетонировании
- Определения плотности и модуля упругости материалов, звукового индекса абразивов
- Оценки пористости, трещиноватости и анизотропии материалов
Преимущества ультразвукового прибора с визуализацией (дефектоскопа) ПУЛЬСАР-2.1:
- Некритичность результатов к силе прижатия датчиков к объекту (патент)
- Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.1 работоспособен на больших базах прозвучивания
- Универсальные датчики на излучение и прием с повышенной отдачей
- Датчик поверхностного прозвучивания с фиксированной базой:
– ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК)
– измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
– эллиптические износостойкие протекторы для сухого точечного контакта
- Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция)

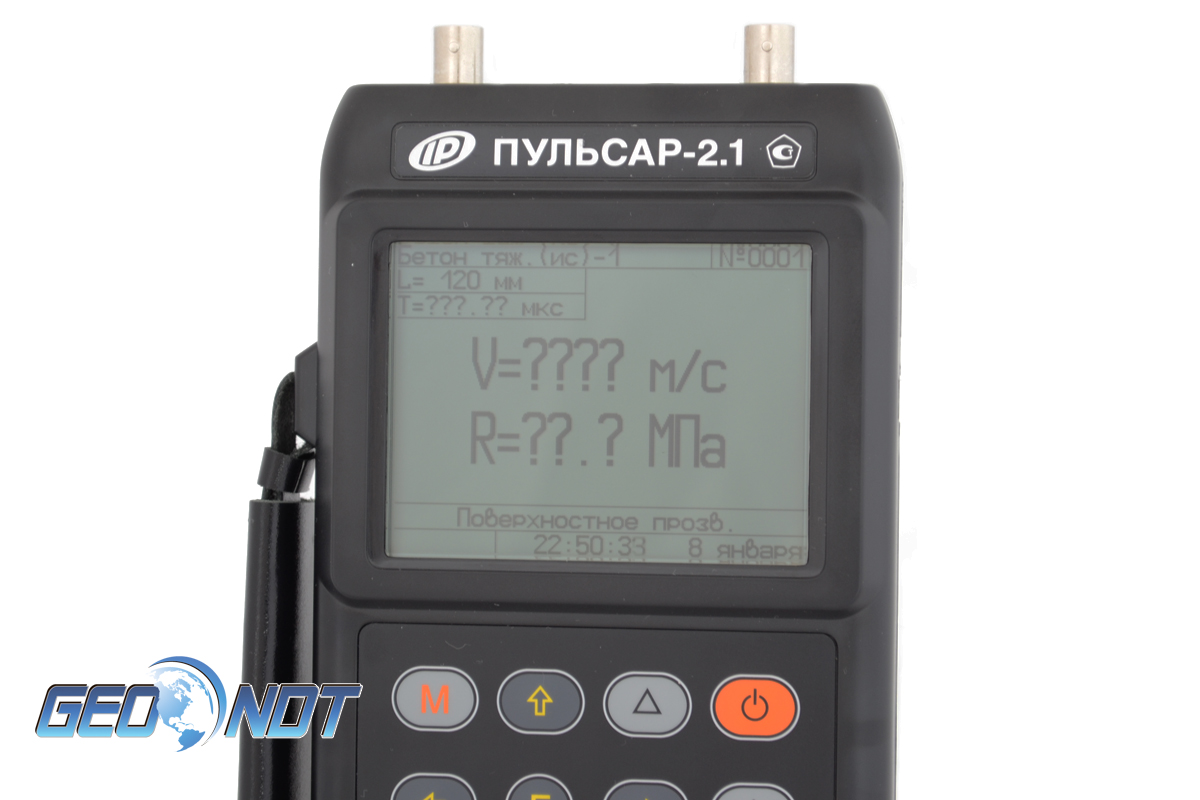

- Большой 3,8-дюймовый LCD дисплей с высоким разрешением и подсветкой
- Встроенный литиевый аккумулятор ёмкостью 3,8 А*ч
Основные функции прибора ПУЛЬСАР-2.1:
- Автоматическая стабилизация положения метки первого вступления при изменениях силы прижатия датчиков к объекту контроля
- Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании
- Формирование результата по автоматически выполняемой серии от 2 до 10 измерений
- Вычисление прочности и класса бетона
- Определение глубины трещины по "Российскому" и "Английскому" методам
- Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям
- Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов
- До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс и специализированная сервисная компьютерная программа
Технические характеристики ультразвукового прибора с визуализацией (дефектоскопа) ПУЛЬСАР-2.1:
| Диапазон измерения времени/поверяемый диапазон, мкс |
10...20000
10...100 |
| Разрешающая способность, мкс |
0,05 |
| Пределы допускаемой основной абсолютной погрешности измерения времени, мкс |
±(0,01t + 0,1) |
| Диапазон измерения скорости, м/с |
1000....10000 |
| Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с |
±(0,01v + 10) |
| Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10 °С в пределах рабочего диапазона, в долях от основной погрешности, не более |
0,5 |
| Напряжение возбуждения, В |
до 600 |
| Рабочие частоты УЗК, кГц |
60±10 |
| Объем памяти, Гбайт |
до 4 |
| Разрешение дисплея LCD |
320х240 |
| Габаритные размеры электронного блока, мм, не более |
205х115х35 |
| Масса электронного блока / датчика поверхностного прозвучивания, кг, не более |
0,44 / 0,5 |
Сервисная компьютерная программа:
- Перенос результатов измерений в ПК
- Архивация, документирование и обработка результатов
- Экспорт в Excel, сохранение в текстовый формат для других программ
- Дополнительная программа "Аппроксиматор" для оперативного расчёта градуировочных зависимостей по экспериментальным данным

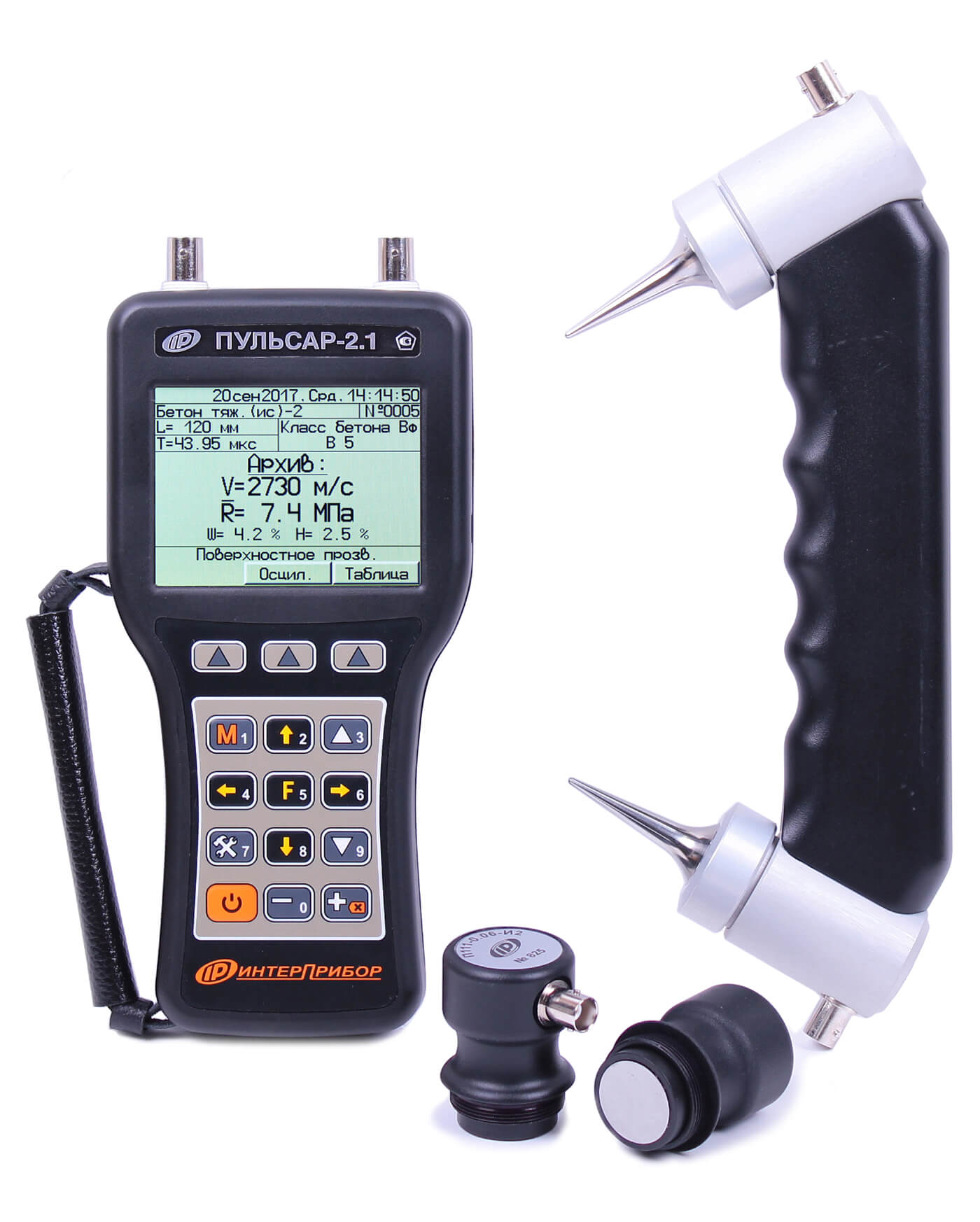

Комплект поставки прибора:
- Пульсар-2.1 блок электронный (в чехле)
- Датчик поверхностного прозвучивания П111-0.06-И3
- Преобразователь сквозного прозвучивания П111-0.06-И2 (2 шт.)
- Комплект кабелей (1,5м x 2 шт.)
- Кабель 3м
- Контрольный образец из оргстекла (в чехле)
- Зарядное устройство USB (1А)
- Кабель USB для связи с компьютером
- Программа связи с ПК на "Flash-визитке"
- Сведения о поверке в электронном виде на портале fgis.gost.ru
- Руководство по эксплуатации
- Сумка (при комплектации кейсом не поставляется)
Дополнительная комплектация:
- Датчик поверхностного прозвучивания П111-0.06-И5 с гидроизоляцией
- Конус для датчика сквозного прозвучивания П111-0.06-И2 (2 шт.)
- Преобразователь сквозного прозвучивания П111-0.06-И4 с гидроизоляцией (2шт.)
- Комплект кабелей с гидроизоляцией (1,5 м х 2шт.)
- Кабель с гидроизоляцией (длина по заказу)
- Футляр кожаный «свободные руки» для электронного блока старого образца

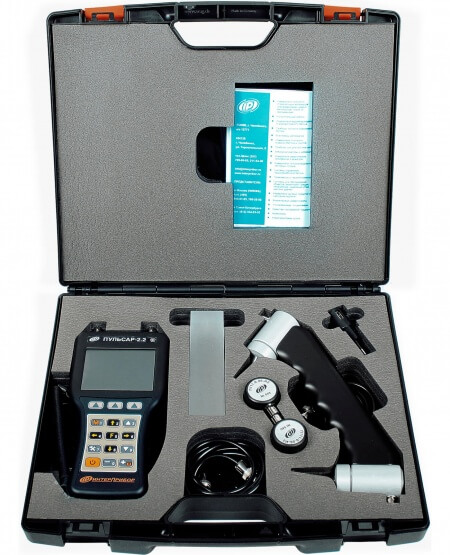

- Кейс пластиковый 5012 для приборов ПУЛЬСАР-2.1 / 2.2
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
