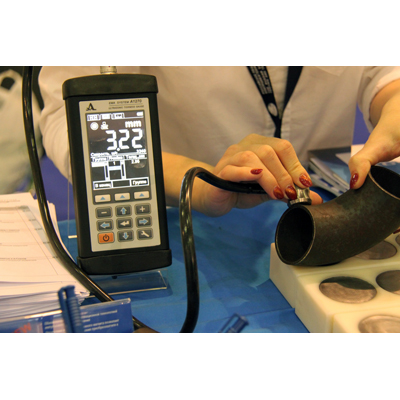

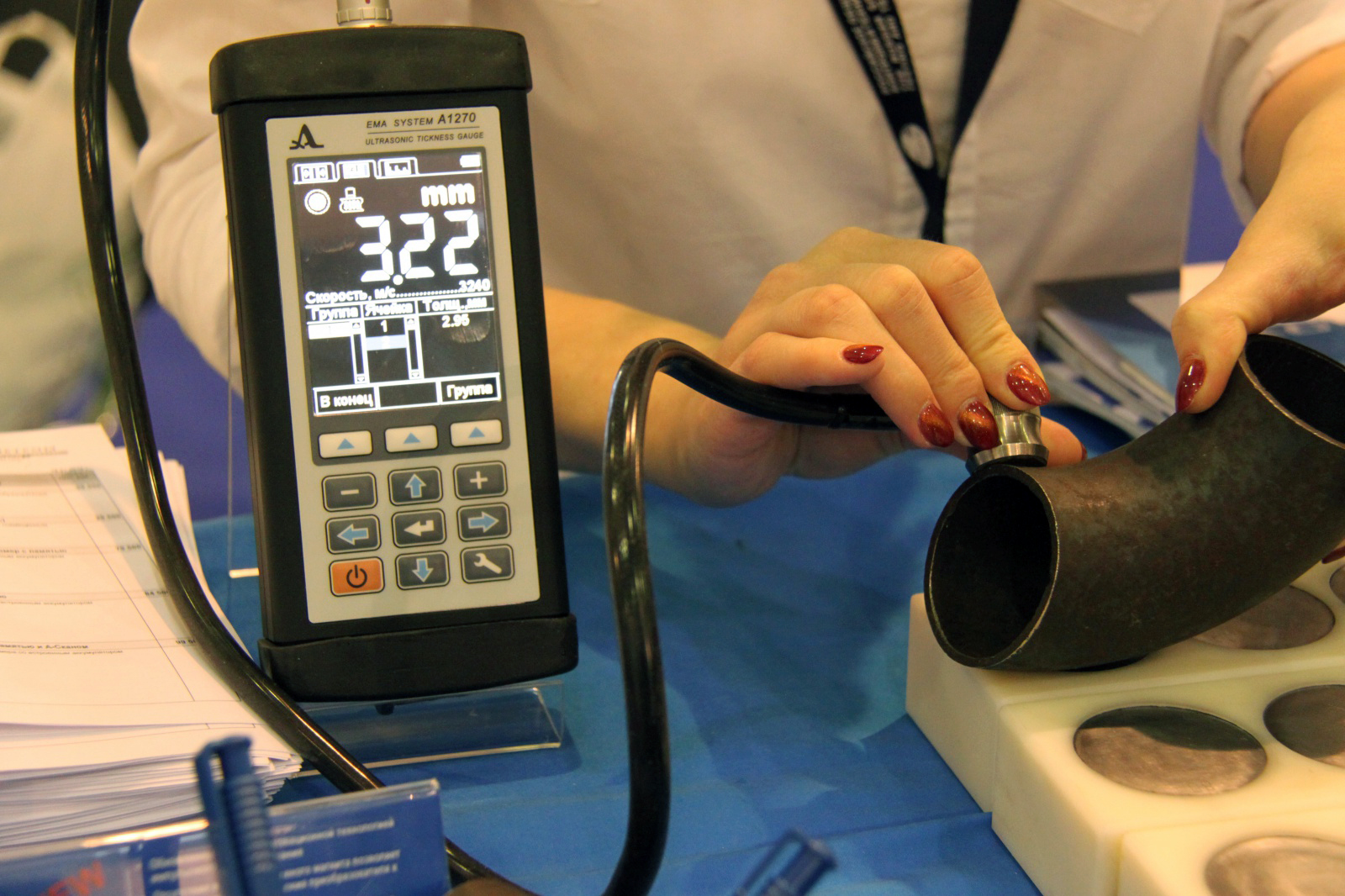

Описание толщиномера:

Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.

Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

Назначение прибора А1270:

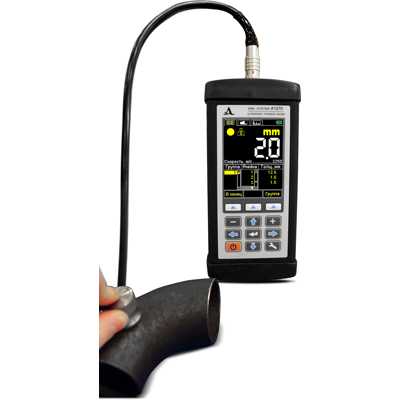

• Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости
• Оценка степени анизотропии материала
• Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности
• Толщиномертия листового проката

Электромагнитно-акустический толщиномер А1270 обладает следующими отличительными особенностями:

• Диапазон измеряемых толщин от 0,5 до 50 мм
• Быстрый доступ к функциям управления
• Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца
• Автоматическое определение скорости ультразвука на объекте известной толщины
• Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения
• Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов
• Большой информативный цветной TFT дисплей
• Возможность смены ориентации изображения при повороте прибора на 90 градусов
• Управление яркостью подсветки прибора
• Встроенный литиевый аккумулятор
• Индикатор уровня заряда аккумулятора
• Время непрерывной работы 9 ч.
• Звуковая, цветовая и виброиндикация
• Дискретность индикации измерений толщины 0,01 или 0,1 мм
• Передача данных на ПК через USB
• ПО для приема данных из прибора и сохранения их на ПК
• Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли

Функции электромагнитно-акустического толщиномера:

• Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле
• Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита
• Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника
• Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости
• Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия
• Сканирование объекта контроля
• Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке
• Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм)
• Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала
• Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора

Режимы работы прибора:

Режим Память

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты).

Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея.

Особенности:

• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
• Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

Режим А-Скан

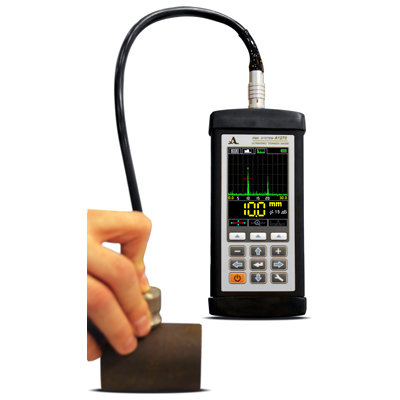

Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.

Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея.

Особенности:

• Режим позволяет исключить неточности в измерениях, вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
• Выбор способа измерения:

- по первому превышению сигналом уровня строба

- по максимуму сигнала в стробе

- между двумя максимальными сигналами в стробе (позволяет осуществлять толщинометрию металла через лакокрасочные покрытия без зачистки)

- сложение всех сигналов в стробе (функция АКФ)

• Просмотр выбранных участков сигнала, текущих параметров и настроек
• Сохранение изображения А-Скана вместе с цифровым результатом измерения

Режим В-Скан

Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана.

Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия.

Особенности:

• Построение графического изображения В-Скана на экране прибора при проведении измерений со скоростью до 10 кадров в секунду
• Задание скорости движения преобразователя
• Задание количества измерений на фиксированное расстояние
• Отображение как текущего результата измерения, так и минимального/максимального

Технические характеристики толщиномера А1270:

Комплект поставки прибора:

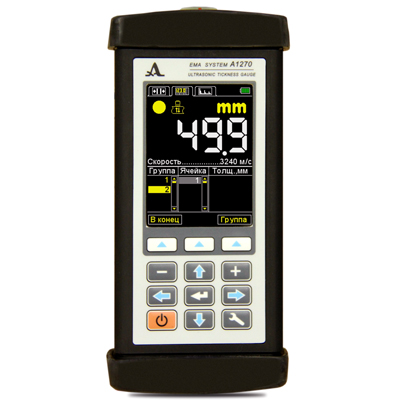

• А1270 – электронный блок ЭМА толщиномера
• ЭМА преобразователь S3850 5.0A0D8ES со встроенным кабелем
• Сетевой адаптер 220 В - 15 B
• Кабель USB A- Micro B
• Компакт диск с документацией и ПО
• Сумка
