Модель

Описание

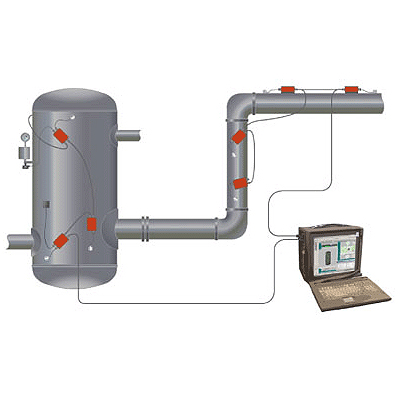

Portable, Portable XL

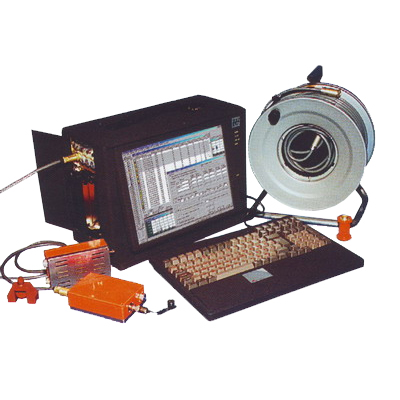

Компактная переносная АЭ система в индустриальном компьютере, предназначенная для измерений в полевых условиях.

Ethernet Box, Ethernet Box XL

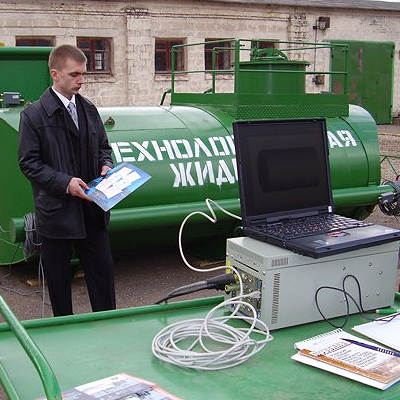

Портативная АЭ система сбора данных с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначена для совместного использования с любыми компьютерами (ноутбуки, ПК, индустриальные станции), обладающими возможностью работы по протоколу Et

Максимальное количество каналов в системе

64

Количество каналов на одной плате обработки данных

8

Уровень ослабления взаимного влияния между каналами, не хуже

- 66 дБ

Максимальная длина коаксиального кабеля РК50

250 м

Напряжение питания предусилителя

24 В

Быстродействие системы с максимальным количеством каналов:

- регистрация средних значений параметров АЭ сигналов

не менее 15000 соб./с на канал

- регистрация параметров каждого АЭ сигнала

не менее 20000 соб./с на систему

ПРЕДУСИЛИТЕЛЬ ПАЭФ-014

Коэффициент усиления

26 дБ

Уровень шума приведенного ко входу в полосе 30 ÷ 500 кГц

не более 5 мкВ

Сопротивление нагрузки

50 Ом

Неравномерность АЧХ в полосе пропускания

+0,5/-3 дБ

 Стандартные частоты среза для сменных фильтров (± 10 %):

 - НЧ-фильтров

500 кГц

 - ВЧ-фильтров

25 кГц

Крутизна среза АЧХ НЧ-фильтра

24 дБ/октаву

Крутизна среза АЧХ ВЧ-фильтра

24 дБ/октаву

КАНАЛ ИЗМЕРЕНИЯ АЭ ПАРАМЕТРОВ

Полоса пропускания канала измерения

1 ÷ 500 кГц

Разрядность АЦП

16 бит

Частота преобразования АЦП

2 МГц

Максимальный динамический диапазон измерения
амплитуды АЭ сигнала

не менее 84 дБ

Максимальная амплитуда АЭ сигнала

100 дБ

Погрешность измерения максимальной амплитуды АЭ сигнала

± 0,5 дБ

Динамический диапазон измерения энергии АЭ сигнала

не менее 120 дБ

ИЗМЕРЯЕМЫЕ АЭ ПАРАМЕТРЫ

Разрядность энергии АЭ сигнала

48 бит

Погрешность времени регистрации АЭ сигнала

± 1мкc

Диапазон измерения длительности АЭ сигнала с разрешением 1 мкс

1 ÷ 65535 мкс

Диапазон времени регистрации максимальной амплитуды
АЭ сигнала с разрешением 1 мкс

1 ÷ 65535 мкс

Максимальное число пересечений порога внутри АЭ сигнала

32768

ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ

Флаг переполнения АЦП во время регистрации AЭ сигнала

Флаг окончания AЭ сигнала по максимальной длительности

Флаг регистрации формы AЭ сигнала

ПРОГРАММИРУЕМЫЕ ПАРАМЕТРЫ

Диапазон изменения уровня отсечки шумов

10 ÷ 100 дБ

Стандартные частоты среза для цифровых фильтров:

- НЧ-фильтров (не менее 50 дБ/октаву)

500 кГц

- ВЧ-фильтров (не менее 30 дБ/октаву)

30 кГц

Диапазон максимальной длительности

1 ÷ 65535 мкс

Диапазон изменения тайм-аута длительности

1 ÷ 65535 мкс

Диапазон изменения "мертвого времени"

1 ÷ 65535 мкс

ПАРАМЕТРИЧЕСКИЕ ПАРАМЕТРЫ

Максимальное количество параметрических каналов

2 на плату PCI-8

Разрядность АЦП параметрического канала

12 бит

Частота преобразования АЦП параметрического канала

50 Гц

Полоса пропускания параметрического канала

0 ÷ 10 Гц

Погрешность измерения параметрического канала

± 5%

Параметрический вход по току:

- диапазон входных токов

± (0 ÷ 25) мА

- входное сопротивление

200 Oм

Параметрический вход по напряжению:

- диапазон входных напряжений

± 5 B

- входное сопротивление

100 кOм

ЭЛЕКТРОПИТАНИЕ

Питание комплекса

~220В ± 20%, 50Гц ± 1Гц

Мощность потребления комплекса
(в 16-ти канальном исполнении)

не более 300 Вт

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды

+5 ÷ +40 °C

Относительная влажность при температуре +25° C

до 85 %

Атмосферное давление

640 ÷ 790 мм рт. ст.

Portable

SAX

Industrial

Ethernet Box*

Компьютер на базе шасси SAX-903V

+

Шасси промышленного ПК в 19" стойку

+

Промышленный компьютер на базе шасси IPC-6806BP-20ZB

+

Количество каналов

4÷24

4÷40

24÷64

4÷16

Плата канальная PCI-8

Одна на 8 АЭ-каналов

Предусилитель ПАЭФ с магнитным держателем

По числу АЭ-каналов

Датчик GT-200

По числу АЭ-каналов

Магнитный держатель датчика

По числу АЭ-каналов

Кабель РК-50 на катушке
(пластмассовая малая) 100 м

По числу АЭ-каналов

Косичка (для подсоединения кабеля к компьютеру)

По числу АЭ-каналов
