Производитель: Topcon Corporation, Япония

Серия: Topcon IP-S2

Модель: IP-S2

Описание: Прибор для сканирования

Гарантия на систему мобильного сканирования Topcon IP-S2: 12 мес.

Назначение прибора:

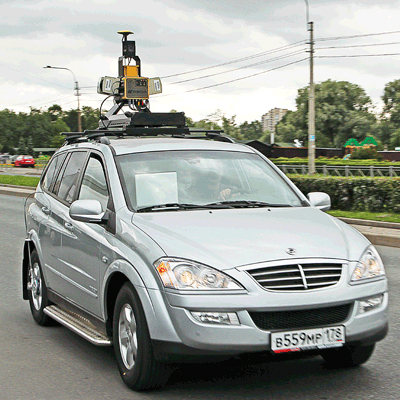

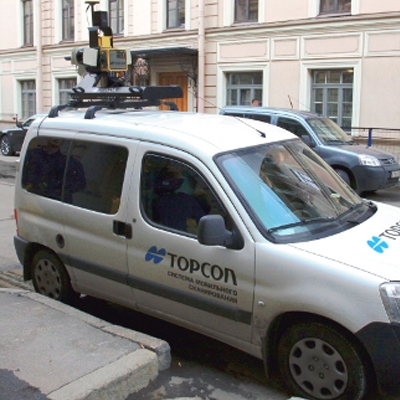

Система мобильного сканирования Topcon IP-S2 обладает потрясающими возможностями высокоскоростной съемки больших площадей и линейных объектов с достаточной точностью. Это открывает перед ней множество различных применений, где скорость съемки традиционными способами могла бы значительно замедлить работу.

Состав системы.

Система Topcon IP-S2 является модульной и состоит из ряда блоков, каждый из которых отвечает за свою задачу в процессе сбора данных.

Лазерное сканирование показало себя как высокоэффективный метод наземной топографической съемки. Сочетание высокой точности, скорости проведения работ и детальности получаемых данных с помощью системы Topcon IP-S2 Compact делают ее уникальным инструментом, причем не только для топографической съемки протяженных линейных и площадных объектов, но и для решения многих других задач в дорожном хозяйстве, управлении территориями, цифровой картографии и пространственном сборе ГИС - данных.

Отличительными особенностями системы мобильного сканирования IP-S2 являются простота монтажа и эксплуатации, высокие точность и производительность. Чтобы начать процесс сбора данных достаточно в районе работ установить базовую станцию ГНСС и подключить к системе обычный портативный компьютер. Позиционирование может осуществляться в режиме постобработки данных. Конструкция IP-S2 является включает в себя ряд измерительных устройств, каждое из которых предназначено для решения отдельной задачи во время сбора данных.

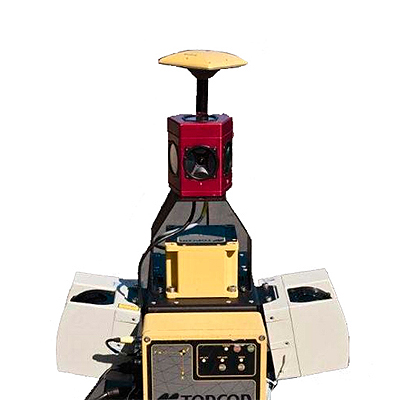

Элементы системы Topcon IP-S2:

GNSS - приемник- позволяет принимать сигналы от группировки спутников как GPS, так и ГЛОНАСС с частотой 10 измерений в секунду. Возможность работы одновременно с двумя спутниковыми системами существенно повышает точность и надежность позиционирования даже в самых неблагоприятных условиях, например при работе в горной местности или в условиях городской застройки, когда видимость спутников ограничена;

Блок инерциальных измерений- обеспечивает сбор точных данных об ориентации автомобиля при движении. При кратковременном блокировании сигналов ГНСС данные этого блока, вместе с остальной информацией, используются для пересчета координат автомобиля с заданным интервалом;

Панорамная цифровая камера- используется для получения цветных изображений высокого разрешения вдоль всего маршрута передвижения автомобиля, на котором установлена система Topcon IP-S2. В дальнейшем они могут применяться для окрашивания «облаков точек» лазерного сканирования или только для создания панорамных снимков с привязкой их по времени и текущему пространственному положению системы;

Блок лазерных сканеров- включает в себя лазерные сканеры (два с обзором 180° для съемки ситуации слева и справа от автомобиля, и еще один - с обзором 90° , ориентированный по оси движения транспортного средства). Сканеры выполняют до 40 тыс. измерений в секунду. Каждая точка лазерного сканирования имеет метку времени и геопространственную привязку. Эффективный радиус сканирования составляет до 80 м от автомобиля, и зависит от отражающей способности окружающих объектов. В системе возможна установка до шести лазерных сканеров;

Одометры (датчики колес) - закрепляются непосредственно на колесах автомобиля, и служат для определения скорости движения и длины пройденного пути. Альтернативным способом получения этой информации может являться бортовой компьютер, к которому можно подключить систему IP-S2;

Блок управления- служит для подключения всех вышеперечисленных элементов системы при помощи специальных разъемов. Благодаря программному обеспечению Spatial Collect блок управления накапливает полученную информацию в общей базе данных, присваивая одновременно каждому измерению метку точного времени, используя для этих целей встроенный опорный генератор. Кроме того, программное обеспечение блока управления IP-S2 позволяет проводить проверку, настройку и калибровку всех измерительных устройств системы;

Программное обеспечение- пакет GeoClean предназначен для обработки полученных данных и вычисления координат, объединяя всю имеющуюся в базе данных информацию, полученную со всех устройств. После этого просмотр и управление информацией, полученной с помощью системы мобильного сканирования IP-S2, осуществляется в программном обеспечении Spatial Factory. По окончанию вычислений оператор может просмотреть траекторию движения автомобиля, выполнить измерения по облакам точек, просмотреть и сопоставить фотографии и облака точек, а также экспортировать данные для дальнейшей обработки в необходимом формате (например, ASCII, LAS или BIN).

Технические характеристики системы мобильного сканирования Topcon IP-S2:

Комплект поставки системы мобильного сканирования Topcon IP-S2:

• GNSS-приемник,
• блок инерциальных измерений,
• цифровая камера,
• 6 лазерных сканеров,
• датчик колеса (одометр),
• блок управления,
• программное обеспечение.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по системам мобильного сканирования можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
