Тип оборудования: универсальный автоматизированный измеритель диэлектрических свойств нефтепродуктов, поляриметр

Производитель: Россия

Гарантийное обслуживание - 12 мес. со дня поставки, послегарантийное обслуживание поставщик обеспечивает по отдельному договору.

Техническая поддержка: в течении 24 месяцев (2 года) со дня поставки.

Описание оборудования: устройство для изучения дисперсионных свойств диэлектрической проницаемости нефти

Назначение прибора:

Универсальный автоматизированный измеритель диэлектрических свойств нефтепродуктов АИДП-1413 предназначен для  изучения дисперсионных свойств диэлектрической проницаемости нефти, веществ, входящих в её состав, и нефтепродуктов при различных физико-химических воздействиях на исследуемые жидкости.

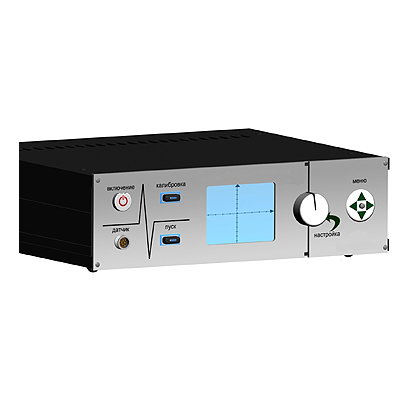

Прибор состоит из блока электронного и диэлькометрического преобразователя (датчика), соединённых кабелем.

Блок электронный формирует испытательные сигналы, подаваемые на исследуемое вещество, анализирует отклик и отображает обработанный сигнал на встроенном графическом ЖКИ. Режимы работы задаются оператором с помощью клавиатуры на передней панели прибора.

Диэлькометрический преобразователь создаёт электрическое поле в исследуемом веществе.

Конфигурация и напряжённость поля определяются топологией обкладок датчика и подаваемым от блока электронного рабочим напряжением. Конструкция обкладок позволяет исследовать свойства веществ как в коллинеарных, так и в скрещенных полях. Для снижения уровня помех преобразователь заключён в экранированный корпус. Для расширения исследовательских возможностей внутри корпуса кроме диэлькометрического преобразователя расположены 4 полупроводниковых датчика температуры.

Структура электронного блока АИДП-1413:

Блок электронный содержит центральную (материнскую) плату, к которой подключаются периферийные устройства – экран, клавиатура, измерительные платы. Центральная плата обеспечивает питанием периферию и управляет её работой. Кроме того обеспечивает связь прибора с внешним ПК, подключение к которому расширяет функциональные, в первую очередь эргономические возможности прибора. Конструкция платы позволяет подключать к ней одновременно до 4 измерительных плат, работающих одновременно. Для перекрытия более широкого частотного диапазона используются измерительные платы двух типов: низкочастотная и высокочастотная.

Низкочастотная измерительная плата анализатора нефтепродуктов АИДП-1413:

Низкочастотная измерительная плата содержит собственно измерительный блок, кодек, вырабатывающий гармоническое напряжение заданной частоты и поляризатор, формирующий напряжение смещения. Этими устройствами управляет цифровой сигнальный процессор, он же обменивается информацией с материнской платой. Одновременное включение двух измерительных плат позволяет проводить измерения в условиях, когда поле смещения ортогонально измерительному полю. Кроме того позволяет подключать дифференциальные датчики для прецизионных измерений.

Высокочастотная построена по похожей структурной схеме, однако вместо кодека для формирования гармонического сигнала используется синтезатор прямого синтеза с максимальной рабочей частотой 50 МГц.

Общие требования к рабочей среде:

Поляриметр АИДП-1413 обеспечивает устойчивую работу при напряжении переменного тока электрической сети в пределах 200-240 В, частота 50 Гц. Система электропитания соответствует европейскому стандарту подключения, обеспечивающему реальное заземление.

Оборудование работает при температуре окружающего воздуха от +10 ^оС до +45 ^оС и относительной влажности воздуха от 20% до 80% при температуре 23 ^оС.

Надежность и совместимость оборудования:

Механическое оборудование сохраняет работоспособность в течение 2-х лет со дня изготовления при условии соблюдения правил хранения и эксплуатации, и не менее 18 месяцев со дня ввода в эксплуатацию.

Оборудование комплекта максимально оснащено унифицированными узлами и деталями.

Ввод в эксплуатацию прибора:

Ввод в эксплуатацию поставляемого комплекта подразумевает проведение следующих мероприятий:

• Поставка оборудования на площадку заказчика;
• Проверка работоспособности и функциональных возможностей комплекта в сборе с подтверждением технических характеристик;
• Полная установка и настройка специализированного программного обеспечения.

Мероприятия по вводу в эксплуатацию автоматизированного лабораторного комплекса проводятся на территории заказчика.

Обеспечение запасными частями и расходными материалами:

Все оборудование оснащено ЗИП в соответствии с технической документацией на изделие.

Документация:

Поставляемое оборудование сопровождается полной документацией, которая включает:

• общее описание и спецификации блоков и модулей поставляемого комплекса,
• руководство пользователя,
• описание поставляемых программных средств.

Упаковка и маркировка:

Поляриметр АИДП-1413 упакован в тару, отвечающую требованиям ГОСТов или технических условий и обеспечивающую сохранность продукции при перевозке и хранении.

Маркировка осуществлена несмываемой краской и включает в себя: шифр оборудования, число мест, наименование грузополучателя "Упаковка, маркировка, указывающая на способ обращения с грузами", "маркировка грузов" согласно ГОСТ 14192-96.

Технические характеристики измерителя диэлектрических свойств нефтепродуктов АИДП-1413:

Комплектация оборудования определяется согласно Техническим требованиям.

Поставляемое оборудование полностью совместимо с поставляемым в комплекте программным обеспечением.

Все драйверы, необходимые для эксплуатации оборудования под управлением поставляемого программного обеспечения, присутствуют в составе стандартной поставки.

Комплект поставки измерителя диэлектрических свойств нефтепродуктов АИДП-1413 сопровождается документацией на русском языке, включающей инструкции по эксплуатации пользовательскую
документацию.

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по поляриметрам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем анализаторы нефтепродуктов по всей России курьерскими службами и транспортными компаниями.
