Бороскопы SolView

Тип оборудования: Бороскоп

Производитель: Olympus, США

Описание: Прибор для визуального и измерительного контроля

Гарантия на бороскопы SolView: 12 мес.

Назначение прибора:

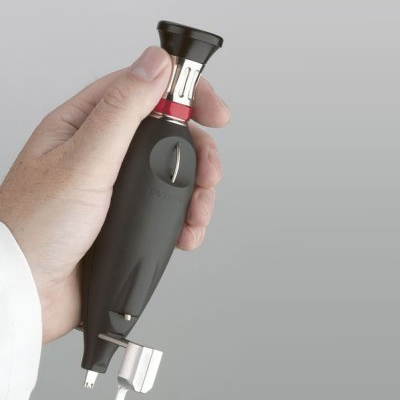

Бороскопы SolView предназначены для качественной и экономичной оценки состояния поверхности и пропайки контактов плат под электронными компонентами. SolView - простой и эффективный инструмент для осмотра контактов микросхем в местах их сочленения с электронной платой. Благодаря достаточно мощной батарее отпадает необходимость во внешних источниках питания.

Контроль процесса сборки печатных плат очень важен при производстве плат и их компонентов. Целями такого контроля являются отслеживание качества сборки, оценка качества пайки и надежности монтажа микросхем. Ранее, до появления инструмента SolView высокая стоимость проведения контроля сборки отпугивала производителя от его проведения, от чего в первую очередь страдали пользователи.

В стремлении преодолеть потенциальную проблему разработчиками компании Olympus было найдено решение - прибор SolView - многоцелевой осмотровый зонд, который обеспечивает надежный визуальный контроль и способен удовлетворять самые строгие требования при производстве различных видов электроники, включая производство сотовых телефонов, аудио/видео продукции, а также военные разработки.

Следующие изображения, полученные с помощью зонда предоставляют возможность оценить оптические возможности SolView. Фотографии сделаны при помощи цифровой камеры Olympus Camedia. На левом снимке изображено сочленение, где имеет место переизбыток припоя, на правом снимке показана неправильно установленная микросхема.

Доступные направления обзора SolView

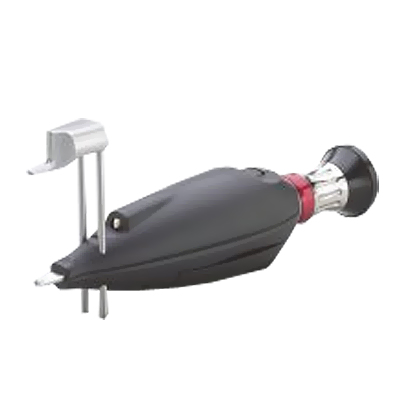

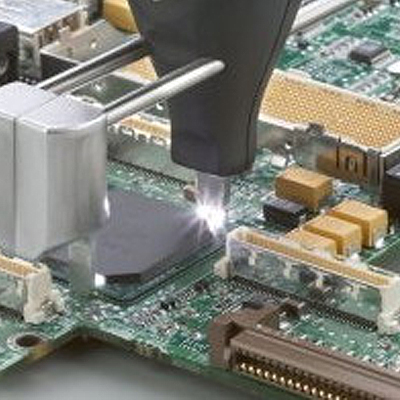

Зонд SolView может быть двух направлений - бокового обзора SolView-90 и прямого обзора SolView-00. Светодиоды обеспечивают необходимое освещение зоны осмотра, а зонд бокового обзора SolView-90 оснащен легко присоединяемой задней подсветкой.

Эти две модели прибора удовлетворяют все требования визуального контроля, позволяя оператору рассмотреть место сопряжения деталей под разными углами.

SolView - портативная система, которая способна работать на двух LR6/AA батареях в течении 8 часов.

Особенности бороскопов SolView:

• Две модели - прямого и бокового обзора
• Небольшие размеры и вес зонда
• Отличные оптические данные
• Встроенные светодиоды
• Съемный модуль задней подсветки
• Изменяемое фокусное расстояние
• Присоединяемый ремешок

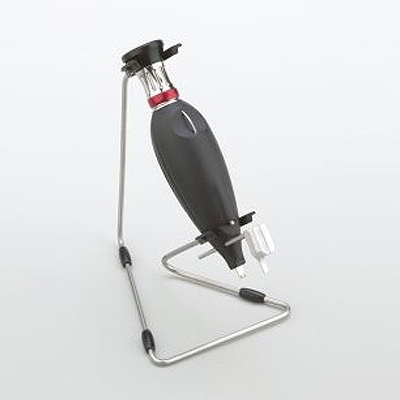

• Подставка для предотвращения качения
• Для нормальной работы требуется батареи АА - 2шт
• Эргономический дизайн
• Совместимость с цифровой камерой Olympus
• Для нормальной работы не нужно дополнительного оборудования

Технические характеристики бороскопов SolView:

Примечание:

Обе модели имеют изменяемый диоптрический фокус 0 до -4.

2 x LR6 (AA) батареи необходимы для непрерывной работы в течение 8 часов. Могут использоваться как аккумуляторы, так и обычные батареи.

Бороскопы SolView

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
