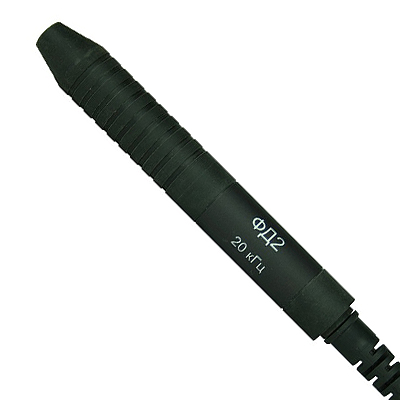

Преобразователь для измерителя электропроводности Константа К6 ФД2 (ПФ-ИЭ-6э)
Тип оборудования: Преобразователь
Производитель: Россия
Модель: ФД2 (ПФ-ИЭ-6э)
Описание: Прибор для измерителя электропроводности Константа К6.
Гарантия на преобразователь для измерителя электропроводности Константа К6 ФД2 (ПФ-ИЭ-6э): 12 мес.
Назначение прибора:
Универсальный преобразователь ФД2 (ПФ-ИЭ-6э) предназначен для измерителя электропроводности Константа К6. Диапазон измерения перекрывает все возможные электропроводности металлов и сплавов, отстройка от зазора оптимизирована для работы по алюминиевым сплавам, экранированный чувствительный элемент с диаметром зоны контроля 6 мм.
Технические характеристики преобразователя ФД2 (ПФ-ИЭ-6э):
Тип | Диапазон измерения электропроводности σ, МСм/м | Предел основной относительной погрешности измерения, % | Диапазон отстройки от зазора, мм | Минимальная толщина объекта контроля, мм | Диаметр зоны контроля, мм | Частота типа возбуждения, кГц |
ФД2 (ПФ-ИЭ-6э) | 0,5-59 | 3* | 0-0,2 | 1-5 | 6 | 20 |
ПФ- ИЭАв-6э | 7-40 | 3 | 0-0,2 | 0,6-1,5 | 6 | 60 |
ПФ-ИЭ-6э-Ti | 0,5-5 | 3 | 0-0,2 | 1-2,3 | 6 | 170 |
ПФ-ИЭ-6э-Br | 2-16 | 3 | 0-0,2 | 0,9-2,0 | 6 | 60 |
ПФ-ИЭ-6э-Cu | 25-59 | 3 | 0-0,2 | 1,5-2,0 | 6 | 7 |
ПФ-ИЭ-4-Ti | 0,5-5 | 2 | 0-0,1 | 0,3-1,0 | 4 | 1800 |
ПФ-ИЭ-4-Br | 2-16 | 2 | 0-0,1 | 0,3-0,8 | 4 | 1200 |
ПФ-ИЭ-4-Al | 7-40 | 2 | 0-0,1 | 0,3-0,8 | 4 | 480 |
ПФ-ИЭ-4-Cu | 25-59 | 2 | 0-0,1 | 0,5-0,8 | 4 | 120 |
ПФ-ИЭ-30-У1 | 0,01-1 | 10** | 0-0,5 | 15 | 30 | 70 |
ПФ-ИЭ-18э-У2
| 0,005-0,1 | 10*** | 0-0,5 | 4 | 18 | 3700 |
*3% в диапазоне от 5 до 59 МСм/м, 7% в диапазоне от 0,5 до 5 МСм/м
** - 10% в диапазоне от 0,1 до 1 МСм/м, 15% в диапазоне от 0,01 до 0,1 МСм/м
*** - 10% в диапазоне от 0,005 до 0,02 МСм/м, 15% в диапазоне от 0,02 до 0,1 МСм/м
Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF
ПX Тип преобразователя
| ПФ - Преобразователь фазовый абсолютный. ПА - Преобразователь |
YY Назначение преобразователя | ОН - Общего Назначения; Г1 - Г-образный с удлиненной трубкой; Г2 - миниатюрный, Г-образный, с тонкой легко гнущейся трубкой; ГТ - «Глубокие Трещины» (для обнаружения подповерхностных дефектов); Г2ГТ - миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов; С1, С2, С3 - специализированные преобразователи, вариант 1, 2 и 3; ПР - проходной; ТЛ - «турбинные лопатки» (для обнаружения трещин на кромках лопаток); Р1, Р2, Р3 - для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3; ПС - «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин). |
ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей - диаметр контролируемого объекта) | Э - чувствительный элемент Экранированный. |
FF Вариант исполнения преобразователя в серии | Fe - ферромагнитные стали и чугуны; Al - алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м; Ti - титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м; Cu - медные сплавы σ = 45 ÷ 59 МСм/м. |
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по преобразователям для измерителя электропроводности можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
|
