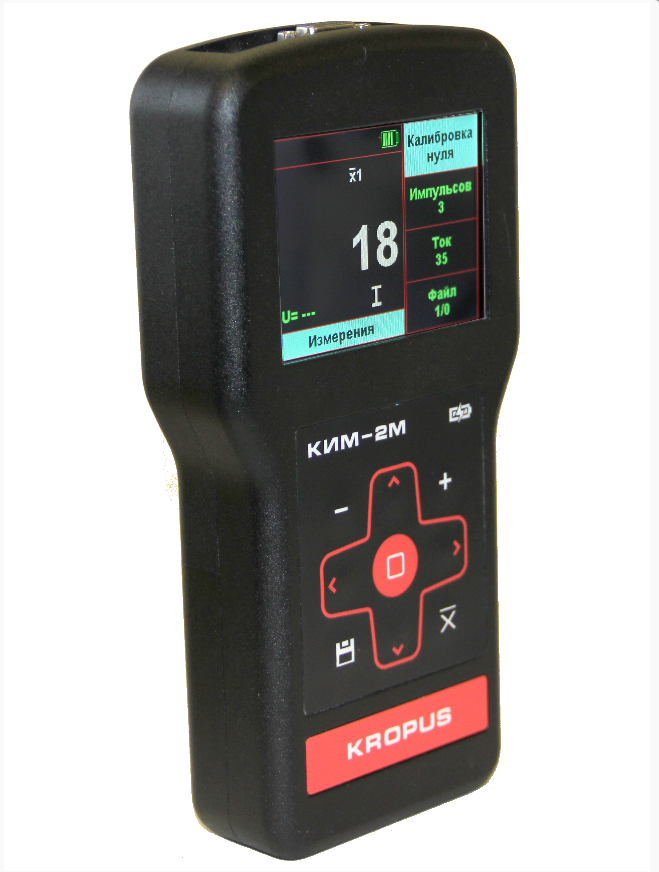

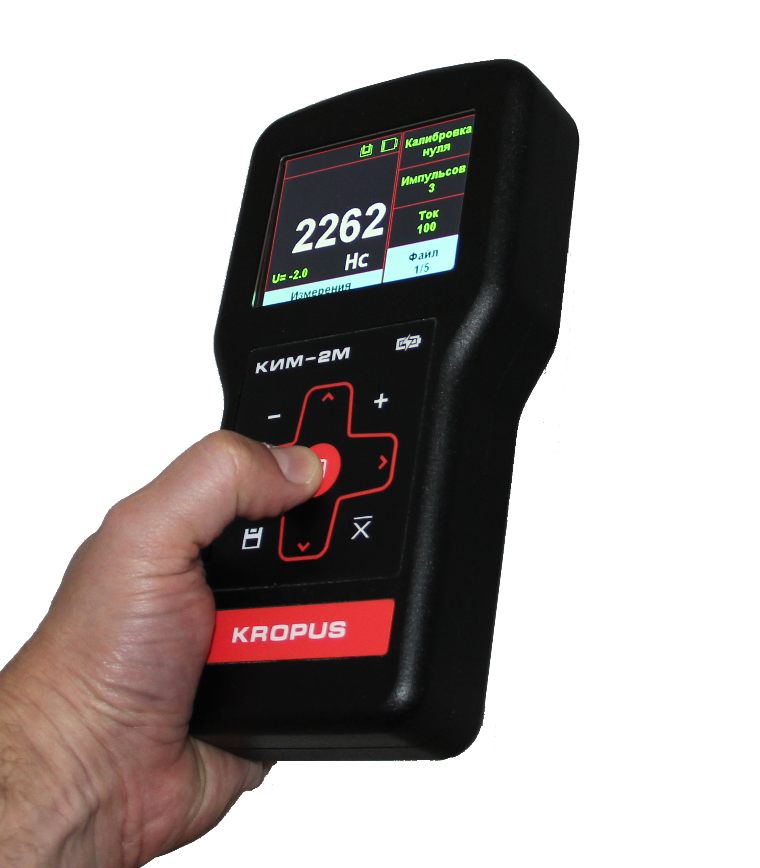

Описание коэрцитиметра КИМ-2М:

Обновленная версия магнитного импульсного коэрцитиметра КИМ-2М с возможностью подключения различных преобразователей. В новой версии все шкалы и настройки хранятся в памяти преобразователя, что позволяет пользователю легко менять преобразователи для различных задач. Так же новая модель стала немного компактнее и имеет морозоустойчивый цветной TFT экран.

Коэрцитиметр КИМ-2М предназначен для неразрушающего локального контроля качества термической, термомеханической или химикотермической обработок, а так же для:

- определения твердости и механических свойств деталей из ферромагнитных материалов при наличии корреляционной связи между контролируемым и измеряемым параметрами;
- определения глубины закалки токами высокой частоты (ТВЧ);
- определения мест развития напряжений материала и локальных мест нарушения структуры;
- разбраковки марок стали в состоянии поставки и пр.

Преобразователь представляет из себя приставной электромагнит со съемными полюсными наконечниками и со встроенным в его магнитную цепь датчиком Холла.

Отличительной особенностью коэрцитиметра КИМ-2М является возможность использования пользователем собственных шкал, что делает возможным точные измерения со сменным наконечниками на поверхностях с любой геометрией.

Принцип работы прибора состоит в намагничивании контролируемого участка детали с последующим размагничиванием его нарастающим полем, фиксации напряженности поля, соответствующей коэрцитивной силе материала детали, и измерении амплитуды сигнала с датчика Холла.

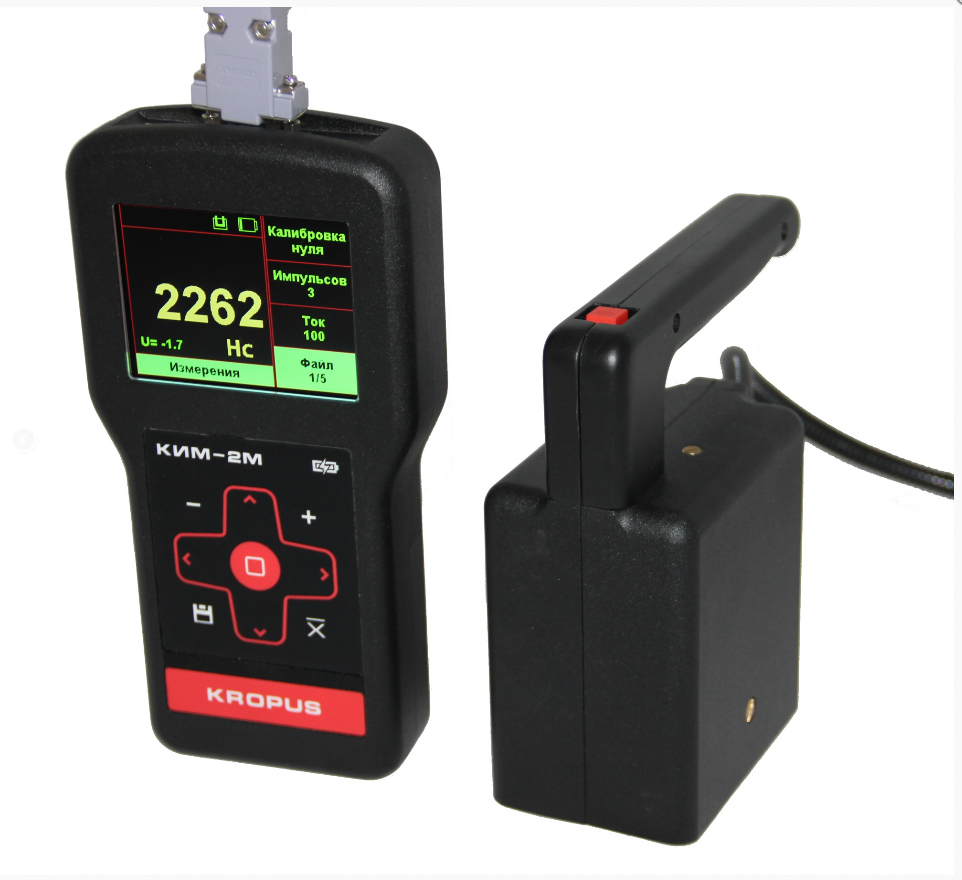

Коэрцитиметр КИМ-2М может поставляться с двумя преобразователями:

- Стандартный преобразователь МП-1-IM. Максимальная глубина промагничивания до 7мм;

- Преобразователь МП-2-IM повышенной мощности, обладающий повышенной стабильность и большей глубиной промагничивания (12мм) , что также позволяет проводить измерения через покрытия.

Особенности коэрцитиметра КИМ-2М:

• Постоянное измерение остаточной намагниченности
• Регулируемое количество импульсов намагничивания
• Автоматическая сигнализация брака при выходе результата за заданные границы
• Усреднение до 99 результатов
• Автоматическая коррекция смещения нуля
• Возможность ввода до 15 шкал с клавиатуры или с ПК
• Питание: Li-ion аккумулятор или источник 15 В
• Масса: 0,93 кг

Технические характеристики коэрцитиметра КИМ-2М:

Базовые режимы измерений

- измерение коэрцитивной силы,
- измерение магнитной индукции,
- измерение остаточной магнитной индукции при частичном размагничивании,
- измерение остаточной намагниченности

Диапазон измерений коэрцитивной силы

от 150 А/м до 4000 А/м

Намагничивание

импульсное,  амплитуда импульса 250 В число импульсов задается от 0 до 10

Размагничивание

заданным током от 0 до 300 мА, с шагом 1 мА

Время измерения

не более 15 секунд при 3-х импульсах намагничивания

Шкалы

в каждом преобразователе может быть сохранено до 15 шкал

Дискретность показаний

1, 0.1, 0.01 или 0.001 - задается при программировании шкалы

Питание

встроенный Li-Ion аккумулятор или внешний сетевой блок питания 220 В AC

Время автономной работы

не менее 15 часов от встроенного аккумулятора

Память результатов
5000 значений (50 файлов по 100 результатов)

Компенсация смещения нуля

автоматическая

Рабочее напряжение питания

15 В, максимальный ток 3,5А

Интерфейс с ПК

USB

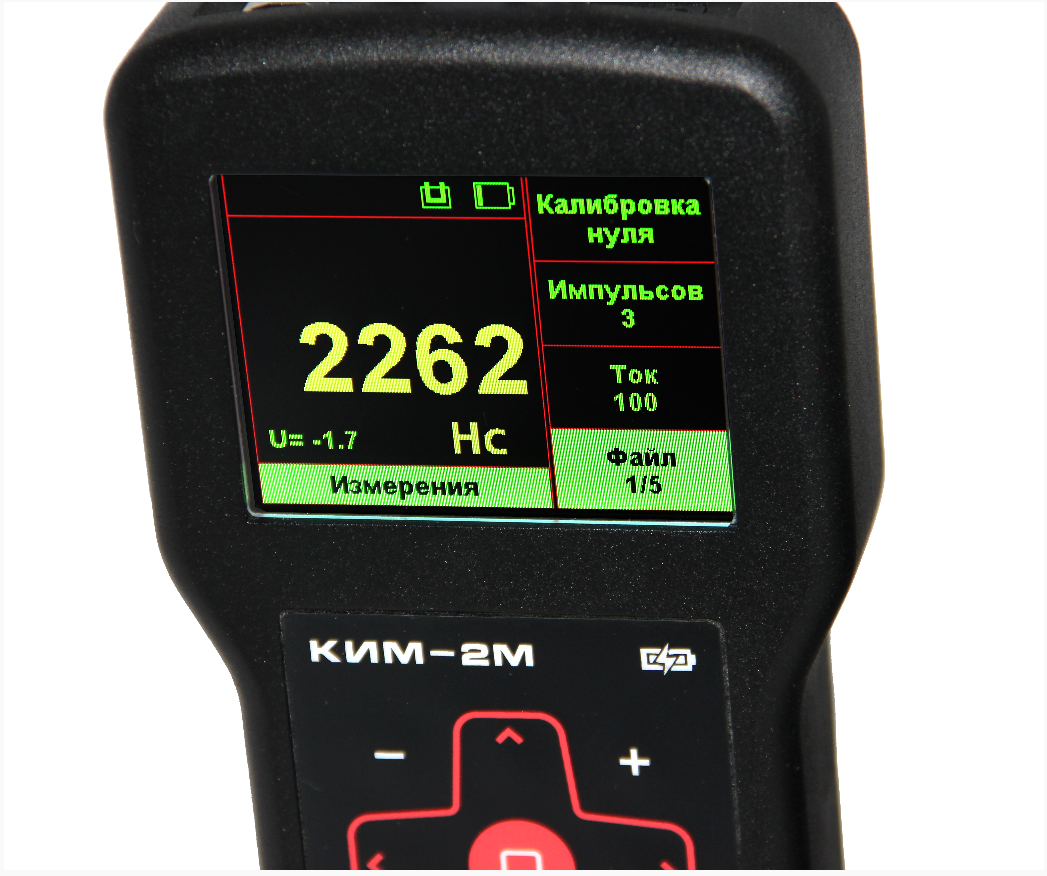

Дисплей

цветной TFT, 320 х 240 точек

Диапазон рабочих температур

от -10 C до +50 C

Размер электронного блока (В x Ш x Д)

200 x 100 x 35 мм

Размер преобразователя (В х Ш х Д)

МП-1:60 x 75 x 35 ммМП-2: 150 х 110 х 65 мм

Масса

0,93 кг (электронный блок с аккумулятором)
0,47 кг (преобразователь МП-1)
1,7 кг (преобразователь МП-2)

Комплекты поставки прибора

Корцитиметр КИМ-2М с преобразователем МП-1 IM - артикул 35030

Корцитиметр КИМ-2М с преобразователем МП-2 IM - артикул 35031

Корцитиметр КИМ-2М с двумя преобразователями - артикул 35032

Корцитиметр КИМ-2М (комплект для контроля мелких деталей) - артикул 35033
