Назначение прибора: Адгезиметр полимерных или битумных покрытий СМ-1У - устройство, применяемое для вычисления усилия прилипания (адгезии) битумных или полимерных покрытий изоляции к поверхности трубопровода при совершении работ по контролю качества изоляции трубопроводов в заводских или полевых условиях. Измерение необходимо проводить при температуре защитного покрытия 258 - 298 К.
Условия эксплуатации измерителя адгезии СМ-1У:
- определение адгезии проводят в интервале температур защитного покрытия от минус 15 до 25°С;
- при температуре выше 25°С (при определении адгезии битумной изоляции) допускается показатель менее 0,2 МПа (2,00 кгс/см²) характеризующий адгезию материала (ГОСТ 25812-83).
Устройство и принцип работы:

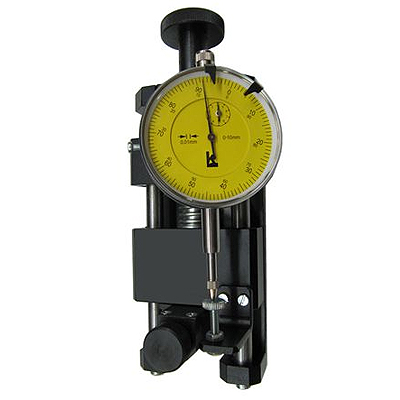

Адгезиметр СМ-1У состоит из основания, зафиксированного на специальных опорах. С ним прикреплены направляющие для передвижения каретки и непосредственно каретка с индикатором. Между собой каретки соединены тарированной пружиной, благодаря чему они двигаются по направляющим при вращении маховика. Корпус, зафиксированный на каретке служит для установки насадок (битумные изоляционные покрытия, полимерные изоляционные ленты). На основании прибора имеются четыре ножки, обеспечивающие его установку на изолированный трубопровод.
В основе принципа действия лежит измерение линейных деформаций от усилий сдвига пружины. Именно это действие фиксируется индикатором.
Технические характеристики адгезиметра СМ-1У:
| Толщина покрытия, мм, не более |
15 |
| Максимальное значение усилия отслаивания, Н |
45 |
| Габариты, мм |
200х70х95 |
| Масса устройства, кг, не более |
2,5 |
Комплект поставки:
| Наименование |
Кол-во (шт.) |
| Адгезиметр СМ-1У |
1 |
| Сменные насадки для проверки разных видов изоляции |
2 |
| Нож |
1 |
| Футляр |
1 |
| Паспорт |
1 |
Доставляем адгезиметры во все регионы России курьерскими службами и транспортными компаниями.
