Сейсмометр ПРДП-СМ1

Тип оборудования: сейсмометр, аппаратно-программный комплекс для диагностики зданий

Производитель: Россия
Серия: ПРДП
Модели: ПРДП-СМ1

Сертификаты на сейсмометр ПРДП-СМ-1:

- Свидетельство об утверждении типа средств измерений РФ №39926

Гарантия на сейсмометр ПРДП-СМ-1: 1 год.

Назначение сейсмометра ПРДП-СМ

Аппаратно программный комплекс предназначен для определения периода и логарифмического декремента основного тона собственных колебаний и выявления на основе анализа их значений изменений напряженно-деформированного состояния конструкций.

Конструкция цифрового трехкомпонентного сейсмометра ПРДП-СМ1

1. Сейсмометр измеряет смещений колебаний по трем взаимно ортогональным направлениям (X,Y,Z), в месте его установки; представления информации в цифровой форме и её передачи в обрабатывающий центр по линии связи, по интерфейсу RS-485.

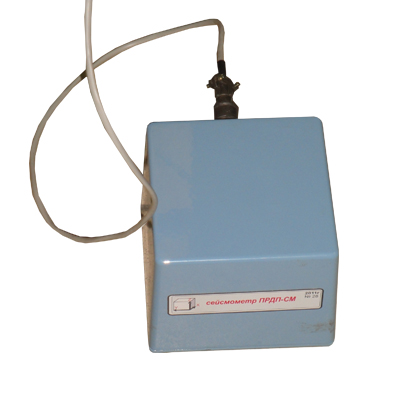

Конструктивно сейсмометр ПРДП-СМ1 представляет собой герметичный, металлический блок с внешними разъемами.

Расположение сейсмометра определяется конструкцией здания и планом верхнего этажа.

2. Компьютер (ноутбук) в соответствии с установленным программным обеспечением "Динамика", обеспечивает функционирование  комплекса во всех её режимах, контролирует, регистрирует и обрабатывает поступающую от датчика ПРДП-СМ1 информацию. Программное обеспечение включает в себя: исполняемый модуль «Динамика», драйверы сопряжения компьютер - адаптер и набор служебных библиотек.

3. Адаптер АС-СМ. Адаптер обеспечивает:  аппаратный обмен данными между датчиком  ПРДП-СМ1 и  компьютером; а также синхронную привязку аналого-цифрового преобразования датчика, контроль и включение в работу.

Конструктивно адаптер АС-СМ представляет собой пластмассовый блок, имеющий четыре разъема:

-  разъем типа DRB-25(MA), предназначен для подключения адаптера к компьютеру (задняя торцевая стенка);

- 2-а разъема типа USB (передняя торцевая стенка), предназначены для подключения адаптера к линии связи;

- разъем типа WF-2, с индексом «пит» предназначен для подключения адаптера к USB разъему компьютера.

Сейсмометр ПРДП-СМ-1 имеет следующие технические характеристики:

1. Число измерительных каналов: 3

2. Частотный диапазон измерения смещений, при неравномерности амплитудно-частотной характеристики на уровне 3 дБ, Гц: 0.5...100

3. Минимальная измеряемая амплитуда смещений, м: (1.0×10-6)

в функции частоты входного сигнала Fо/Fw, не более: (1+Fо/Fw)×0.5×10-6, где Fо = 1Гц, Fw - частота колебаний

4. Максимальная измеряемая амплитуда смещений, м: (0.25/(Fw)2)

в функции частоты входного сигнала Fо/Fw, не менее: (Fо/Fw)×2.5×10-2 где Fо = 1Гц, Fw - частота колебаний

5. Относительная погрешность измерений δ, %,с учетом АЧХ датчика, для синусоидального сигнала, определяется  выражением: δ = 5× (0.5×10-5/ Sw+1), где Sw - измеряемое смещение

6. Средняя наработка на отказ, ч: 10000

7. Потребляемая мощность, Вт, не более: 0,25

8. Рабочий интервал температур, °С: +5...+40

9. Габаритные размеры, мм, не более: 170х160х150

10. Масса, кг, не более: 2

Базовый комплект поставки сейсмометрического комплекса ПРДП-СМ 1

• Сейсмометр ПРДП-СМ -  1 шт.;
• Адаптер АС-СМ - 1 шт.;
• Кабель подключения датчика ПРДП-СМ1 к линии связи -  1 шт.;
• Комплект кабелей для подключения адаптера АС-СМ к компьютеру и линиям связи;
• Специализированное программное обеспечение «Динамика».
