Разрывная машина WDW-200E

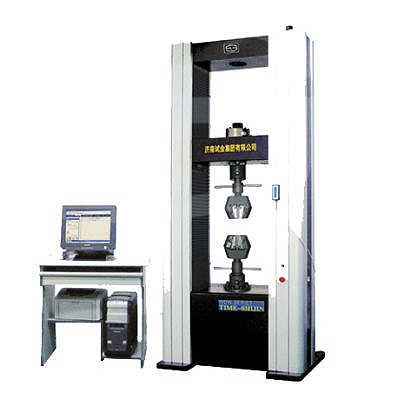

  • Разрывная машина WDW-200E - электромеханическая универсальная испытательная машина TIME Group

    /images/all/3/2495/big/img_5.jpg

    jijijij

    Разрывная машина WDW-200E

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TIME GROUP INC.


Страна производитель: Китай Китай
Артикул: WDW-200E
Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Разрывная машина WDW-200E

Поверка и пуско-наладка разрывной машины WDW-200E по запросу.



Тип оборудования: Разрывная машина, испытательная машина
Производитель разрывных машин: TIME Group Inc., Китай
Серия: WDW
Модель:
WDW-200E
Описание: разрывная электрмеханическая испытательная машина с максимальной нагрузкой 200 кН (20 тонн)

Сертификаты на испытательную машину WDW-200E:



- Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации. Разрывная машина WDW-200E внесена в Государственный реестр средств измерений РФ.



Гарантия на разрывную машину WDW-200E: 1 год.



Электромеханическая универсальная испытательная машина WDW-200E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.



Электромеханическая универсальная испытательная машина WDW-200E применяются в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.



Программное обеспечение WinWDW, предназначенное для управления электромеханическими универсальными испытательными машинами серии WDW, разработанное специалистами компании TIME Group Inc. позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.



Основные преимущества испытательной машины WDW-200E:

  • Большая рабочая зона для испытаний на растяжение, сжатие и изгиб.
  • Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
  • Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании.
  • Датчик силы установлен на подвижной траверсе.
  • Концевые выключатели для защиты оператора и узлов испытательной машины.
  • Программная защита от перегруза датчика силы, и кнопка аварийного останова.
  • Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.



Возможности программного обеспечения WinWDW: Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:

  • ReHтв) - верхний предел текучести
  • ReLтн) - нижний предел текучести
  • Rmв) - временное сопротивление
  • Rp0,2) - условный предел текучести
  • A (δ) - относительное удлинение
  • Agt (δp) - относительное равномерное удлинение
  • E - модуль упругости
  • Z (Ψ) - относительное сужение.



Построение диаграмм нагружения в координатах:

  • Нагрузка-Время
  • Перемещение-Время
  • Нагрузка-Перемещение
  • Нагрузка-Деформация
  • Деформация-Время



Технические характеристики испытательной машины WDW-200Е



Максимальная нагрузка 200 кН
Жесткость силовой рамы 600 кН
Точность нагрузки ±1%(±0,5% по заказу)
Диапазон нагрузки 0,4-100%
Диапазон деформации 2-100%
Точность деформации ±1%(±0,5% по заказу)
Разрешение перемещения 0,001 мм
Точность перемещения ±1%
Диапазон скоростей нагружения 0,005-500 мм/мин
Максимальное перемещение траверсы при растяжении 600 мм
Максимальное перемещение траверсы при сжатии 600 мм
Ширина рабочего пространства для испытаний 600 мм
Захваты Клиновые захваты для плоских и круглых образцов
Габаритные размеры 1110х785х2525 мм
Вес силовой рамы 2000 кг
Мощность 3  кВт
Параметры электропитания 380В±10%, 50 Гц, 3 фазы
Система привода MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления



Базовый комплект поставки испытательной машины WDW-200E

Наименование Краткая характеристика Количество Примечание
1 AC сервомотор и система Мощность 3.0 кВт 1 комплект Panasonic Co. Ltd. (Japan)
2 Программное обеспечение и система измерения WinWDW 1 комплект TIME Group Inc.
3 Ходовые винты - 2 шт. Jining Bote
4 Трансформатор - 1 шт. -
5 Датчик силы(тензодатчик) 200 кН 1 шт. Transcell (USA)
6 Экстензометр

YYU-10/50

измерительная база 50 мм

измеряемая деформация 10 мм

1 шт. -
7 Фотоэлектрический энкодер Omron 2000 1 шт. -
8 Персональный компьютер P4/256MDDR/80G 1 шт. Lenovo
9 Принтер HP 1368(A4, inkjet) 1 шт. HP
10 Губки для растяжения плоских образцов, мм 0-7 мм
7-14 мм
14-20 мм
1 набор -
11 Губки для растяжения круглых образцов, мм Ø9-14 мм
Ø14-20 мм
Ø20-26 мм
1 набор -
12 Компрессионные пластины, мм Ø120 мм 1 набор -
13 Приспособления для изгиба

Ширина между двух опор 500

Диаметр оправки Ø30 мм

1 набор -
14 Инструменты - 1 набор -
15 Техническая документация - 1 комплект -
