Описание тест-панелей:

Используются для оценки чувствительности и правильности проведения процедуры капиллярного контроля.

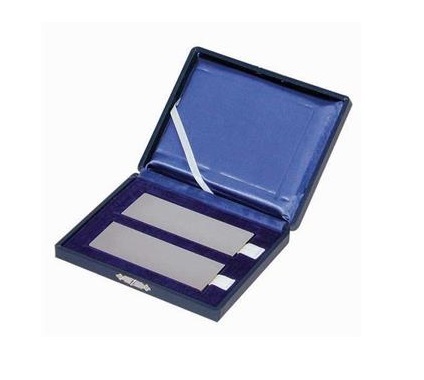

Эти испытательные панели представляют собой латунные пластины с никель-хромовым покрытием заданной толщины. На покрытии имеются искусственно созданные параллельные трещины. При изготовлении пластины разрезают пополам перпендикулярно направлению трещин, т.е. получается комплект из двух практически одинаковых тест-панелей. Они поставляются парами, с глубиной трещины в 10μ, 20μ, 30μ и 50μ.

Эти панели позволяют сравнить «используемый» пенетрант с новым «неиспользуемым» пенетрантом, чтобы определить, работает ли продукт должным образом. Для цветного пенетранта (типа SKL-WP2, SKL-SP2) обычно используются панели с глубинами трещин 30μ и 50μ. Люминесцентный пенетрант (типа ZL-60C) может использоваться с любой глубиной дефекта.

Размеры:

• Длина 100 мм ± 2 мм
• Ширина 35 мм ± 2 мм
• Толщина 2 мм ± 0,2 мм

Соответствуют стандартам:

• ASTM E1417/E1417M-13 (Разделы 7.8.3 и 7.8.3.1)
• AMS 2647D (Раздел 4.2)

Номер заказа:

• 506251- Глубина трещины 10 мкм
• 506252- Глубина трещины 20 мкм
• 184400- Комплект панелей — 10, 20, 30, 50 мкм
