Тип оборудования: магнитопорошковый дефектоскоп, магнитопорошковая установка, система для магнитопорошковой дефектоскопии

Производитель: Magnaflux, Великобритания

Серия: HWSL

Модели: HWSL 3700

Описание: установка для проведения магнитопорошкового контроля

Гарантия на магнитный дефектоскоп HWSL 3700: 12 месяцев.

Стандарты и директивы:

Стационарный магнитопорошковый дефектоскоп Magnaflux HWSL 3700 соответствует стандартам:

Соответствует стандартам:

• BS EN 60204-1: 1998
• EN 50081-2
• ГОСТ 21105-87

Соответствует директивам:

• L.V.D. 73/23/EEC
• Machinery 89/392/EEC
• E.M.C. 89/336/EEC

Назначение устройства:

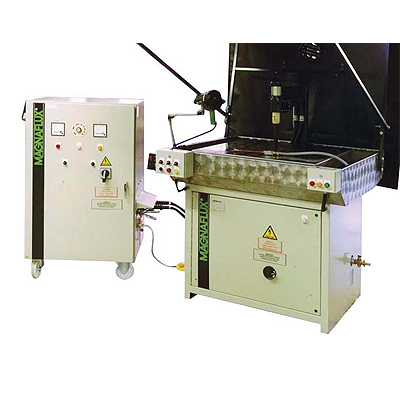

Стационарный магнитопорошковый дефектоскоп Magnaflux HWSL 3700 - магнитопорошковая установка, предназначенная для контроля деталей, имеющих форму диска с максимальным диаметром 660 мм, минимальным диаметром отверстия 38 мм и максимальной толщиной 150 мм.

Дефектоскоп рассчитан на подключение к силовому блоку MAGNAFLUX MAG 50/5HM. Установка состоит из сварного каркаса расположенного над резервуаром с магнитной суспензией. На данном каркасе установлена спиральная намагничивающая катушка диаметром 800 мм. Магнитная суспензия, подаваемая из смесительного резервуара, наносится на деталь с помощью ручного разбрызгивателя и ее излишки стекают обратно в резервуар. Изолированный центральный проводник из меди диаметром 25 мм проходит через центр спиральной намагничивающей катушки и обеспечивает контакт с расположенным ниже столиком. Верхний конец данного проводника удерживается пневматическим зажимом.

Спиральная намагничивающая катушка и центральный проводник имеют свободные концы кабеля сечением 108 мм² с монтажными лепестками, которые крепятся с помощью болтов к клеммам силового блока MAGNAFLUX MAG 50/5HM. Ток может подаваться как на спиральную катушку, так и на центральный проводник. Сила тока регулируется силовым блоком.

Возможности дефектоскопа Magnaflux HWSL 3700:

• Переменный/ однополупериодный выпрямленный постоянный ток силой до 5 000 А
• Функция авторегулировки постоянного тока
• Функция переключения выходного тока
• Бесступенчатая регулировка напряжения выходного тока
• Функция быстрого размагничивания деталей

Технические характеристики установки HWSL 3700:

Рекомендованные принадлежности

• Артикул №020B001

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
