Ультразвуковой дефектоскоп EPOCH LT (Light)

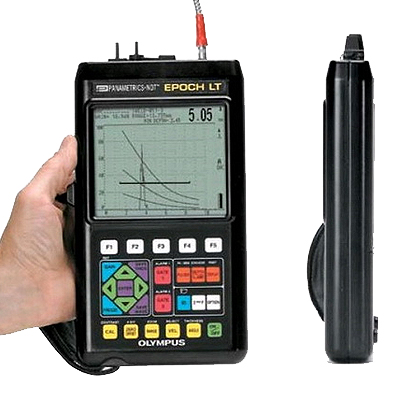

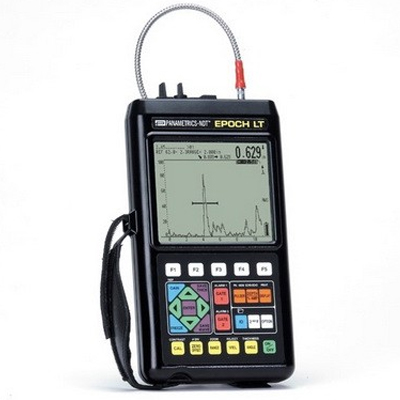

Новый ультразвуковой дефектоскоп EPOCH LT фирмы Panametrics NDT представляет собой самый легкий и тонкий дефектоскоп. Это портативный дефектоскоп, толщина которого составляет всего 38 мм. В ультразвуковом дефектоскопе EPOCH LT весом всего 1 кг вы обнаружите быструю частоту обновления экрана, минимум 60Гц, автоматическую калибровку датчиков, числовой регистратор данных и многие другие функции. Дефектоскоп EPOCH LT является прекрасным решением для быстрой базовой дефектоскопии в тяжелых производственных условиях.

Несмотря на небольшой размер, ультразвуковой дефектоскоп EPOCH LT обладает множеством эксплуатационных качеств, которые обычно присутствуют в дефектоскопах большого размера. В дополнение к быстрой частоте обновления в 60 Гц, EPOCH LT имеет режим заморозки дисплея, который фиксирует на дисплее форму волны и данные измерений.

Функция запоминания максимума сигнала, которая позволяет одновременное отображение реальной формы волны и максимального значения огибающей A-скан, режим отображения радио волны, режим сигнализации по выбору: положительный/отрицательный порог или минимальная глубина, автоматическая калибровка датчиков, которая автоматически калибрует смещение нуля и/или скорость.

Встроенный числовой регистратор данных легок в использовании и позволяет запоминать до 100 калибровок/2000 значений измерений толщины Опциональная расширенная память позволяет сохранение 500 калибровок /10000 значений измерений толщины. Регистратор данных Epoch LT совместим с файлами других приборов серии EPOCH и интерфейсной программой Gage View.

Эксплуатационные возможности ультразвукового дефектоскопа EPOCH LT могут быть расширены применением дополнительного программного обеспечения, которое можно активировать дистанционно после приобретения дефектоскопа.

•    DAC (Коррекция амплитуды ВРЧ).
•    TVG ВРЧ (Изменение усиления по времени).
•    Расширенная память.
•    Низкая частота зондирующего импульса.
•    Режим измерения эхо-эхо.
•    Расширенный диапазон измерения.

Отличительные особенности ультразвукового дефектоскопа EPOCH LT:

•    Легкая, эргономичная конструкция. Вес - 1 кг.
•    Быстрый экран, частота обновления экрана 60Гц.
•    Мощный NiMH аккумулятор.
•    Большой, яркий LCD дисплей c повышенной контрастностью и разрешением.
•    Автоматическая калибровка датчиков.
•    Заморозка экрана с формой волны и данными контроля.
•    Представление данных в дюймах, миллиметрах и микросекундах.
•    Возможность запоминания пика.
•    Возможность отображения недетектированного радиосигнала.
•    Сигнализация, по амплитуде (+/-) или минимальной глубине.
•    Регистратор данных большой емкости.

Технические характеристики ультразвукового дефектоскопа EPOCH LT:

•    ЖК дисплей: 320x240 пикселей.
•    Частота обновления экрана: 60 Гц.
•    Чувствительность: до 100 дБ, с регулировкой чувствительности шагом 6 дБ или 0,1 дБ.
•    Автоматическая калибровка датчиков: калибровка смещения нуля и/или скорости.
•    Отсечка: от 0 до 80% полной шкалы с шагом 1%.
•    Единицы измерения: английские, метрические, микросекунды.
•    Диапазон скорости звука в материале: от 635 до 15240 м/с
•    Диапазон измерений:
    - стандартный: 4 мм - 5000 мм
    - опционально: 1 мм - 10000 мм
•    Угол ввода: фиксированные значения 0°, 30°, 45°, 60°, 70°, или произвольный от 10° до 85° с разрешением 0.1°
•    Запоминание максимума сигнала: построение огибающей максимумов сигнала.
•    Энергия импульса: низкая (100В), средняя (200В), высокая (300В), максим (400В).
•    Демпфирование: 50,60,150 или 400 Ом.
•    Тип импульса: положительная и отрицательная полуволна, детектированный сигнал, радиоимпульс.
•    Полоса частот: 0,ЗМГц-20МГц, при 3 дБ.
•    Методы контроля: эхо-импульсный, зеркально-теневой, раздельно-совмещенный.
•    Сигнализация: выбираемый положительный/негативный порог или минимальная глубина.
•    Диапазон рабочих температур: от -10°С до +50°С.
•    Температура хранения: от -40°С до +70°С в зависимости от батареи и дисплея.
•    Требования к питанию: источник переменного тока 100-120В, 200-240В.
•    Батарея: внутренний перезаряжаемый NiMH аккумулятор 6В при З000 мА/ч.
•    Время работы батареи: номинально 8 часов.
•    Время зарядки 2 часа.
•    Разъемы кабеля датчиков: LEMO 00 (Mini-Lemo).
•    Клавиатура: британские или международные символы.
•    Языки: русский, английский, немецкий, французский, испанский, итальянский, японский.
•    USB - высокоскоростной порт.
•    Габариты: 238мм х 138мм х 38мм.
•    Вес дефектоскопа Epoch LT: 1,0 кг с батареей.
•    Требования к ПК: совместимость с операционными системами Microsoft Windows XP, Windows 2000.

Регистратор данных:
стандартно: Сохраняет до 100 калибровок и 2000 значений толщины.
опционально: расширенная память сохраняет до 500 калибровок и 10000 значений толщины.

Гарантия на ультразвуковой дефектоскоп Epoch LT: один год (не распространяется на батарею)

Стандартный комплект поставки ультразвукового дефектоскопа EPOCH LT:

•    электронный блок
•    ЕР4/МСА мини зарядное устройство
•    ЕР4/ВАТ перезаряжаемая NiMH батарея
•    EPLT/MAN инструкция по эксплуатации
•    36DLP-CC чемодан для переноски

Опциональные аксессуары ультразвукового дефектоскопа EPOCH LT:

•    EP4/SC - чемодан повышенной прочности
•    PLUS/RPC - резиновый защитный чехол
•    EPLT/DP - Защитная пленка (ЖКД)
•    PNEP4P/C-USB-6 - GageViewTM интерфейсная программа с USB кабелем

Опциональное программное обеспечение к ультразвуковому дефектоскопу EPOCH LT

DAC (Коррекция амплитуды ВРЧ) Вычисляет амплитуду сигнала в процентах или децибелах в зависимости от кривой ВРЧ (ASME, ASME-3 или JIS) Дефекты одного размера достигают максимума вдоль кривой независимо от их положения. При пересечении кривой стробированным сигналом включается сигнализация EPLT/DAC.

TVG (Изменение усиления во времени) с 40дБ динамическим диапазоном: корректирует расстояние/амплитуду в зависимости от затухания в материале. Контрольные «эхо» выводятся на стандартный уровень 80% экрана. PN:E PLT/TVG.

Low PRF (30Гц) Уменьшает шумы, устанавливая частоту повторений импульса на 30Гц. Может быть необходима для инспекции материалов с большой длиной пути ультразвука или высоким затуханием EPLT/LPRF.

Режим эхо-эхо: отображает реальную толщину металла и игнорирует толщину слоя покрытия. Нет необходимости удалять покрытие. EPLT/ECHO.
Расширенный диапазон: расширяет пределы стандартного диапазона от 1мм до 4000мм EPLT/RANGE.
