Внимание! IPLEX MX II больше не выпускается. Замена видеоскопы IPLEX RT, Series C.
Тип оборудования: видеоэндоскоп, система телеинспекции, технический эндоскоп, видеоскоп
Производитель: Olympus NDT, США
Серия: IPLEX

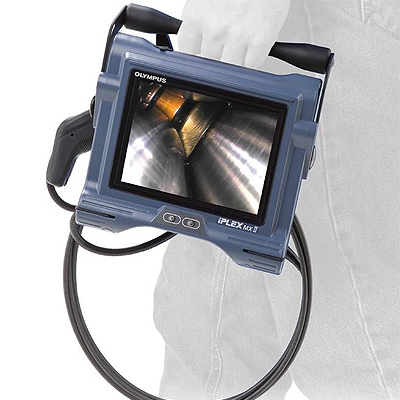

Модель: IPLEX MX II
Описание: прибор для визуальной видеоинспекции труб и промышленной эндоскопии
Гарантия на видеоэндоскоп Iplex MX II: 12 месяцев.
Назначение прибора:
Универсальный промышленный видеоскоп Iplex MX II Olympus предназначен для неразрушающего визуального контроля труднодоступных мест.
Видеэндоскоп Iplex MX II разработан специально для работы в тяжелых условиях.
Преимущества видеоскопа Iplex MX II:
 |
Видеоскоп IPLEX MX II воплотил в себе многолетний опыт компании Olympus по созданию эндоскопических систем визуального контроля и контролю качества ихпроизводства. Видеоскоп IPLEX MX II адаптирован к тяжелым условиям эксплуатации, особенно удобен в тесных пространствах, где требуется портативность и прочность. |
Модель IPLEX MX II оснащена усовершенствованной рабочей частью с четырехслойной внутренней арматурой, что обеспечивает не только ее повышенную прочность, но и простоту введения зонда эндоскопа в зону контроля. Кроме того, рабочая часть обладает высокой износостойкостью, в два раза выше, чем у предыдущего поколения MX, а также высокой устойчивостью к смятию и срезу. Легкость введения зонда обеспечивается за счет применения патентованной технологии Tapered Flex TM - переменной по длине жесткости рабочей части.
Усиленная внутренняя арматура переменной жесткости TaperFlex
Внутренняя стальная арматура, дающая зонду устойчивость к деформации.
Резиновая оболочка внутри рабочей части
Технология Tapered Flex обеспечивает переменную по длине поперечную жесткость, необходимую для максимально глубокого введения зонда и удобства управления им.
Наружная вольфрамовая оплетка высокой плотности
Износостойкая внешняя вольфрамовая оплетка с антифрикционным покрытием.
Управляемая дистальная часть
Внутри рабочей части полностью отсутствуюто птические волоконные жгуты. Подсветка объекта контроля осуществляется за счет светодиодов на торце объектива.
Превосходное качество изображения позволяет видеть мельчайшие дефекты
 |

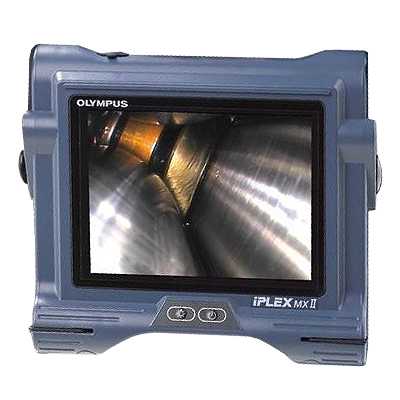

Модель IPLEX MX II оснащена большим 6.5-дюймовым монитором (с диагональю экрана 165 мм), что позволяет уверенно обнаруживать мельчайшие дефекты. Дисплей с трасфлективной матрицей обеспечивает получение четкого изображения в помещениях и на улице, даже при ярком солнечном свете. |
 |
Используемая в IPLEX MX II светодиодная система подсветки обеспечивает яркость в четыре раз выше, чем на обычных моделях, позволяя разглядеть самые глубокие и темные исследуемые участки. Кроме того, кольцевой блок светодиодов обеспечивает равномерное освещение объектов контроля. |
Видеоскоп IPLEX MX II удобен и эффективен при любом уровне подготовки оператора
 |
Эргономичная и легкая рукоятка гибкого зонда с функцией артикуляции TrueFeel не вызывает усталости при длительной работе, имеет обратную связь по усилию изгиба- что позволяет своевременно избежать защемления зонда внутри осматриваемого изделия. Кнопки, переключатели и джойстик на рукоятке обеспечивают навигацию по меню. |
 |

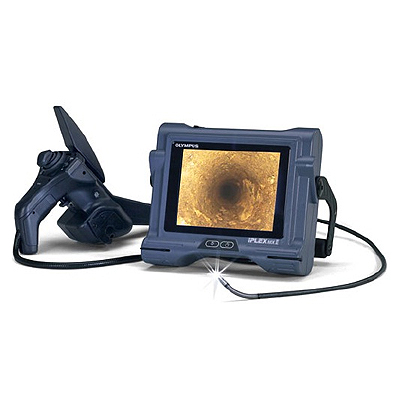

Компактный и портативный: IPLEX MX II весит всего 2.5 кг, его размеры более чем на 30% меньше, чем уаналогичных моделей. Он удобен при транспортировке и в эксплуатации - прибор готов к работе сразу после включения. Вы можете работать с IPLEX MX II, поставив его в удобное для Вас место, рукоятку зонда можно удерживать правой или левой рукой или прикрепить к основному блоку. |
 |
Видеоскоп IPLEX MX II может поставляться с гибкими несменными зондами наружных диаметров 4.4 или 6.0мм, что позволяет проводить осмотры различных машин и механизмов. Оба зонда отличаются короткими жесткими участками дистального конца, что обеспечивает легкость прохода труднодоступных мест с малым радиусом изгиба. |
 |
Видеоскоп IPLEX MX II записывает высококачественные статические изображения JPEG на USB флеш -память по одному нажатию кнопки. Вы также можете составлять отчеты, подключив к вашему компьютеру совместимый с ПК носитель информации. Чтобы упростить процесс последующей обработки результатов осмотра, изображения можно снабжать текстовыми комментариями. |
Технические характеристки видеоэндоскопа Iplex MX II:
| Модель | IV8415M | IV8430M | IV8630M | |
| Рабочая | Диаметр рабочей части*1 | Φ 4.4 MM | Φ 6.0 MM | |
| Длина рабочей части | 1.5 M | 3.0 M | 3.0 M | |
| Дистальная часть*2 | 14.85 MM | 21.34 MM | ||
| Материал внешней оплетки | Высококачественный вольфрам. | |||
| Жесткость | Переменная жесткость рабочей части (технология TTF). Гибкость зонда увеличивается в направлении от блока управления к дистальному концу. | |||
| Оптические характери-стики | Направление обзора. | прямое | Прямое. Можно изменить на боковое при помощи зеркального адаптера бокового обзора. | |
| Угол поля, ° | 100° | 120° | ||
| Глубина резкости, мм*3 | 12 - 50 MM | 18 - 1,000 MM | ||
| Источник света: | Матрица светодиодов высокой яркости. | |||
| Отклонение | Углы отклонения | Верх/Низ/Право/Лево 120° | ||
| Механизм отклонения изгибаемой части зонда. | Технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление. Обеспечивается обратная связь по усилию изгиба, предупреждающая закусывание зонда внутри изделия. | |||
| Вес системы (с аккумулятором) | 2.5 кг. | 2.6 кг. | ||
*1. Рабочую часть можно вставить в отверстие с диаметром 4.4 или 6.0 мм.
*2. Соответствует длине жесткого участка рабочей части в районе дистального конца.
*3. Соответствует оптимальному расстоянию от объектива до наблюдаемой поверхности.
| РУЧНОЙ БЛОК УПРАВЛЕНИЯ | |
| Кнопки быстрого доступа. | Кнопки и джойстики ручного блока управления обеспечивают быстрый доступ к следующим функциям прибора: яркость, изменение масштаба, стоп - кадр, «захват» экрана, управление углами отклонения, фиксатор угла изгиба рабочей части, доступ к меню, вызов последнего изображения. |
| Габариты | 230 MM (Ш) x 100 MM (В) x 200 MM (Д) |
| Вес | 500 г. |
| СИСТЕМНЫЙ БЛОК | |
| Габариты Максимальные габариты. | 227 MM (Ш) x 189 MM (В) x 64 MM (Д) 239 MM (Ш) x 215 MM (В) x 99 MM (Д) MM |
| LCD монитор | Аккумулятор: 10.8 В номинальное напряжение |
| Электропитание | Аккумулятор: 10.8 В номинальное напряжение Питание от сети: от 100 В до 240 В, 50/60 Гц (малогабаритный выносной импульсный блок питания). |
| Видеовыход | Композитный, разъем типа RCA. |
| Выход USB | Стандартный USB 2.0, A - типа. |
| РЕГУЛИРОВКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | |
| Регулировки изображения | Трехуровневое цифровое увеличение изображения, восемь ступеней цифровой регулировки яркости. |
| Знакогенератор монитора | Допускается ввод до 30 стандартных символов. |
| ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ | ||
| Внешние сменные носители информации. | USB flash карта, рекомендованная компанией OLYMPUS. | |
| Выводимая знакогенератором дисплея информация | 30 символов, дата и время | |
| Запись статических изображений (фото). | Разрешение | NTSC: 640 x 480 (пикселей), PAL: 768 x 576 (пикселей) |
| Формат записи | сжатый JPEG (совместимый с Exif 2) | |
| Размер одного сохраненного изображения | примерно 300 Кб. | |
| ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ | ||
| Диапазон рабочих температур | Рабочая часть | На воздухе: от -25 °C до +80 °C; |
| В воде: от +10 °C до +30 °C | ||
| Системный блок, блок управления |
На воздухе: от -10 °C до +40 °C | |
| Рабочее атмосферное давление | Рабочая часть | На воздухе: 1013 гПа; В воде: от 1013 до 1317 гПа |
| На воздухе: 1013 гПа | ||
| Системный блок, блок управления |
от 15 % до 90 % | |
| Относительная влажность. | Для всех частей | от 15 % до 90 % |
| Устойчивость к жидким агрессивным средам. | Для всех частей | Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5% соляным раствором. |
| Водонепроницаемость | Рабочая часть | Герметична и работоспособна под водой. |
| Системный блок, блок управления | Водонепроницаемость и защита от брызг отсутствуют. | |
*Технические характеристики и комплект поставки видеоэндоскопа могут быть изменены производителем без предварительного уведомления.
