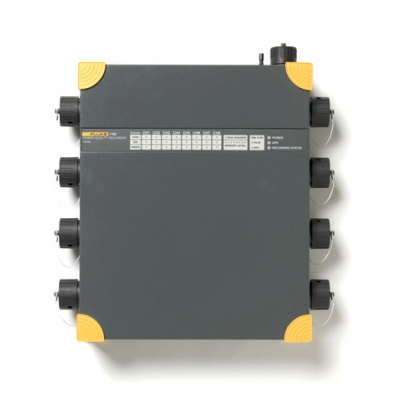

Регистратор качества электроэнергии Fluke 1760TR Basic для трехфазной сети
Тип оборудования: Регистратор электрической энергии, логгер эл. энергии
Производитель: FLUKE, США
Серия: Fluke 1760
Модель: Fluke 1760TR Basic
Описание: Прибор для регистрации качества электрических параметров
Гарантия на трехфазный регистратор качества Fluke 1760TR Basic: 3 года
Назначение прибора:
Регистратор качества электроэнергии Fluke 1760TR Basic для трехфазной сети Topas с 8 входными каналами (4 ток/4 напряжение или 8 напряжение). Практичный дизайн, удобство и простота использования, высокая точность измеряемых показателей сделают анализаторы электроэнергии FLUKE 1760TR Basic незаменимыми помощниками в различных областях жизни. Устройство точно определяет основные характеристики электросети, диагностирует и оценивает полученные данные.
Анализаторы электроэнергии FLUKE 1760 помогут измерить качество потребляемого автомобилем или другим прибором, административным или промышленным зданием электрического тока. Это устройство помогает обнаруживать и устранять проблемы, возникающие с электроснабжением, что позволит обеспечить бесперебойную работу предприятий и организаций. Функциональность анализатора электроэнергии FLUKE 1760 увеличивается возможностью подключения его к персональному компьютеру. Приобретая данный прибор, покупатель получает гарантию того, что всегда сможет определить причины возникших неполадок.
Регистратор качества электроэнергии Fluke 1760 полностью соответствует классу А стандарта IEC 61000-4-30, чтоо беспечивает проведение самых сложных проверок качества электроэнергии. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, данный измеритель качества напряжения обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Мощный регистратор характеристик электропитания 1760 позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.
Приложения
Подробный анализ искажений - Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.
Соответствие требованиям качества услуг для Класса A - Оценка качества поступающей электроэнергии на технологическом входе. Благодаря соответствию классу А Fluke 1760 позволяет обеспечить бесспорную верификации. результатов.
Кореллирование события со множеством расположений - При помощи синхронизации времени GPS пользователи могут быстро обнаруживать место нарушения, либо внутри, либо за пределами здания.
Гальваническая изоляция и сопряжение по постоянному току - Позволяет измерять полностью гетерогенные системы электропитания. Например, устранение неисправностей для систем бесперебойного электропитания (ИБП) с одновременной записью напряжения батарей и выходной мощности.
Исследование качества электропитания - Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.
Особенности регистратора качества Fluke 1760TR Basic:
Технические характеристики регистратора качества Fluke 1760TR Basic:
Обзор функций измерения
|
Параметр |
Значения |
||||||
|
Статистическая оценка |
Статистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI |
||||||
|
Список событий |
ровалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке. |
||||||
|
Непрерывная регистрация |
Fluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин:
|
||||||
|
Регистрация параметров, задаваемых внешними сигналами |
|
||||||
|
Управляющие сигналы сети |
Фазы и провод N, напряжение и ток |
||||||
|
Диалоговый режим |
Переменная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий. |
Общие данные
|
Параметр |
Значения |
||||||||||||
|
Внутренняя ошибка |
относится к эталонным условиям и имеет срок гарантии два года |
||||||||||||
|
Система качества |
разработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000 |
||||||||||||
|
Условия окружающей среды |
* в зависимости от датчика |
||||||||||||
|
Эталонные условия |
|
||||||||||||
|
Корпус |
изолированный корпус из прочного пластика |
||||||||||||
|
Электромагнитная совместимость |
|
||||||||||||
|
Сетевой адаптер |
|
||||||||||||
|
Дисплей |
В приборе Fluke 1760 имеются светодиодные индикаторы для 8-и каналов, последовательности фаз, питания (сеть и аккумулятор), использования памяти, синхронизации по времени и передаче данных.
|
||||||||||||
|
Память данных |
Флэш-память на 2 ГБ в зависимости от модели |
||||||||||||
|
Модель памяти |
Линейный |
||||||||||||
|
Интерфейсы |
Ethernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232 |
||||||||||||
|
Скорость двоичной передачи для RS 232 |
от 9600 бод до 115 кбод |
||||||||||||
|
Размеры |
325 мм x 300 мм x 65 мм; 2,8 x 11,8 x 2,6 дюйма (В x Ш x Г) |
||||||||||||
|
Вес |
прибл. 4,9 кг (10,8 фунта) (без принадлежностей) |
||||||||||||
|
Интервал калибровки |
1 год рекомендуется для класса A, для других - 2 года |
Условия приёма сигнала
|
Параметр |
Значения |
||||
|
Диапазон для систем 50 Гц |
50 Гц ± 15 % (от 42,5 Гц до 57,5 Гц) |
||||
|
Диапазон для систем 60 Гц |
60 Гц ± 15 % (от 51 Гц до 69 Гц) |
||||
|
Разрешение |
16 ppm |
||||
|
Частота дискретизации для частоты сети 50 Гц |
10,24 кГц, Частота выборки синхронизирована с частотой сети. |
||||
|
Погрешность измерений частоты |
< > |
||||
|
Погрешность внутренних часов |
< > |
||||
|
Интервалы измерения |
Агрегирование интервалов времени в соответствии с IEC 61000-4-30 Класс-A
|
||||
|
Гармоники |
в соответствии с IEC 61000-4-7:2002: 200 мс |
||||
|
Фликер |
в соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt) |
Входные измерения
|
Параметр |
Значения |
|
Число входов |
8 гальванически разделенных входов для измерения напряжения и тока. |
|
Предохранительный датчик |
до 600 В кат. IV в зависимости от датчика |
|
Базовая безопасность |
300 В, кат. III |
|
Номинальное напряжение (среднеквадр. значение) |
100 мВ |
|
Диапазон (пиковое значение) |
280 мВ |
|
Перегрузочная способность (среднеквадр. значение) |
1000 В, непрерывно |
|
Скорость нарастания напряжения |
Не более 15 кВ / мкс |
|
Входное сопротивление |
1 МОм |
|
Входная емкость |
5 пФ |
|
Входной фильтр |
В каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора.
Фильтры служат для защиты от перепадов напряжения и ограничения скорости нарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, в особенности напряжение шумов выше половины частоты выборки АЦП, уменьшая погрешность измерений в исключительно широком диапазоне амплитуд входных сигналов. Действительно также при предельных рабочих условиях, например, при переходных напряжениях на выходе преобразователей. |
Погрешности
|
Параметр |
Значения |
||||
|
Погрешности в эталонных условиях |
Погрешность с учетом ошибки датчиков напряжения в соответствии с IEC 61000-4-30 Класс-A. Все датчики напряжения работают при постоянном напряжении и при частотах до 5 кГц
|
||||
|
Внутренняя погрешность для гармоник |
Класс I в соответствии с EN 61000-4-7:2002 |
||||
|
Эталонные условия |
23 °C ± 2 K при влажности < />После нагревания прибора > 3 ч. |
||||
|
Температурный дрейф |
100 ppm / K |
||||
|
Износ |
< > |
||||
|
Подавление синфазного сигнала |
> 100 дБ при 50 Гц |
||||
|
Температурный дрейф |
Изменение коэффициента усиления от температуры: < > |
||||
|
Износ |
Изменение коэффициента усиления от срока службы: < > |
||||
|
Шум |
Напряжение шумов при короткозамкнутом входе: < > |
||||
|
Постоянный ток |
± (0,2% от показаний прибора + 0,1% датчика) |
Комплект поставки регистратора качества Fluke 1760TR Basic:
Регистратор качества электроэнергии Fluke 1760TR Basic Topas с 8 входными каналами (4 ток/4 напряжение или 8 напряжение)
В комплект входит:
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по регистраторам качества электроэнергии можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
