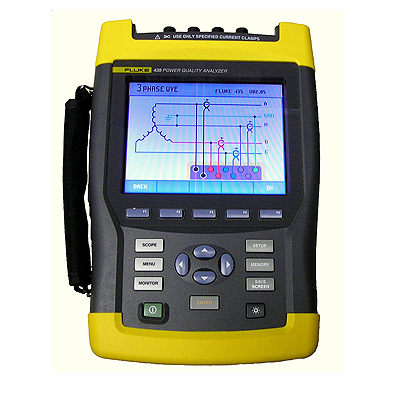

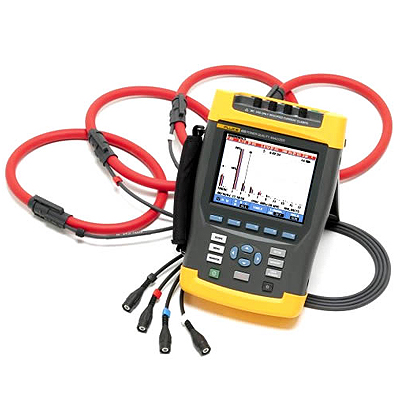

Анализатор качества электроэнергии Fluke 435/Basic
Тип оборудования: Анализатор электрической энергии, анализатор качества электроэнергии, электроанализатор
Производитель: FLUKE, США
Серия: Fluke 435/Basic
Модель: Fluke 435/Basic
Описание: Прибор для регистрации качества электрических параметров
Гарантия на анализатор качества электроэнергии Fluke 435/Basic: 3 года
Назначение прибора:
Анализатор качества электроэнергии Fluke 435/Basic - многофункциональный прибор, предназначен для диагностики трехфазных сетей, измеряет практически все параметры электросети: напряжение, ток, частоту, мощность, потребляемую мощность, дисбаланс и фликер, гармоники и интергармоники. Отслеживает и фиксирует такие события, как скачки и спады напряжения, переходные процессы в сети и броски пускового тока, перебои и резкие изменения напряжения.
Особенности анализатора качества электроэнергии Fluke 435/Basic:
Функция AutoTrend автоматически в режиме реального времени строит графики по результатам текущих измерений по каждой фазе и нейтрали и сохраняет графики в памяти прибора. Позволяет в фоновом режиме, не прерывая процесса записи результатов измерений, анализировать графики при помощи курсоров и режима масштабирования (zoom).
Функция мониторинга (System-Monitor) помогает непрерывно отслеживать характеристики систем энергопитания, а так же диагностировать проблемы в них, в том числе перемежающиеся неисправности. Проверяет соответствие текущих параметров питающей сети требованиям европейских стандартов EN50160 или любым пределам, задаваемым пользователем. В случае превышения любым из параметров заданных пределов, это значение записывается с меткой реального времени в таблицу и отображается в графическом виде.

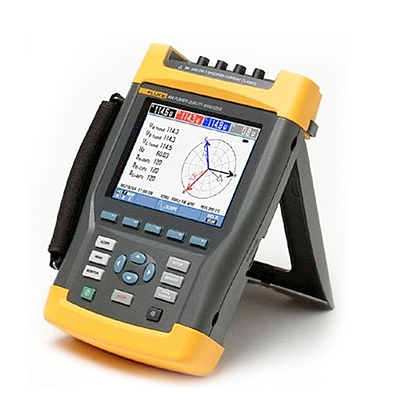

Четыре канала: одновременно измеряются напряжение и ток на всех трех фазах и нейтрали. Прибор позволяет не только отслеживать и измерять перекос фаз, но и отображать его на фазовой диаграмме.
Автоматическое отображение переходных процессов: в случае обнаружения скачка / спада напряжения, отключения тока, а также искажения формы сигнала в любой фазе прибор автоматически фиксирует это событие, продолжительность и время его наступления. В память прибора может быть записано до 40 событий длительностью от 5 мкс в автоматическом режиме.
Режим "Управляющие сигналы сети" может использоваться для анализа уровня дистанционных управляющих сигналов, которые часто подаются через энергораспределительные системы.
Режим регистратора событий позволяет хранить многочисленные показания в длительной памяти с большим разрешением.
Надежный, прочный портативный инструмент оснащен NiMH аккумуляторной батареей, обеспечивающий автономную работу в течение более 7 часов. Удобное и понятное управление функциями меню облегчает работу с прибором.
Расширенные возможности анализа данных. Курсорные измерения и функция Zoom могут применяться как в реальном времени во время проведения диагностики сети, так и при обработке сохраненных результатов измерений. Результаты измерений также могут быть выгружены на персональный компьютер для последующей обработки и анализа при помощи программного обеспечения FlukeView (для модели Fluke 434 и Fluke 435 ПО включено в комплект поставки).
Изготовлен в соответствии требованиям стандарта безопасности IEC 61000-4-30 и EN< >
Технические характеристики анализатора качества электроэнергии Fluke 435/Basic:
Функциональные возможности | Fluke 435/Basic |
Система электропитания | Трехфазная |
Входы | 4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы и нейтраль) и 1 «земля» |
Измерения | |
В действ.знач., А действ.знач., Гц, активная мощность (Ватт), полная мощность (ВА), реактивная мощность (ВАР), коэф. мощности (PF), Cos j (DPF), пик-фактор | + |
Гармоники и THD (В, А, Вт), К-фактор | + |
Интергармоники | + |
КВт·ч, КВАР·ч (прямая и обратная), КВА·ч, расход электроэнергии | + |
Фликер (Plt, Pst, PF5) | + |
Дисбаланс | + |
Управляющие сигналы в сети электропитания | + |
Запись показаний / Авто-построение графиков | + |
Регистратор событий | + |
Функция мониторинга | + |
Графическое отображение формы сигнала / Фазовые диаграммы | + |
Спады и повышения (от ½ периода) | + |
Регистрация переходных процессов | + |
Скачок пускового тока | + |
Память (экраны / данные) | 50 / 10 |
Программное обеспечение Power Log | + |
Соответствие Европейским стандартам безопасности EN61010 | Кат. IV 600 В / Кат. III 1000 В |
Аккумуляторная батарея | до 7 часов |
Общие характеристики анализатора Fluke 435 / Basic:
Параметр | Значения |
Диапазон рабочих температур | 0 ºC ... +50 ºC |
Температура хранения | -20 ºC ... +60 ºC |
Максимальная высота над уровнем моря | 3000 м |
Автономное питание | Аккумуляторная батарея NiMH
Время работы: > 7 часов
Время зарядки: 4 часа |
Соответствие стандартам безопасности | EN 61010-1 кат. IV 600 В / кат. III 1000 В |
Геометрические размеры | 256 x 169 x 64 мм |
Вес | 2 кг |
Электрические характеристики анализатора Fluke 435 / Basic:
Входы | Количество: 4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы и нейтраль) и 1 «земля».
Максимальное напряжение1000 В (действующее значение), 6 кВ - пик
Макс. частота опроса 2х105 отсчетов в секунду по каждому каналу одновременно |
Напряжение | Действ. значение (AC + DC)
Диапазон измерений: 0 ... 20 кА
Точность: ±1% ± 5 ед.мл.разр.
Пиковое значение
Диапазон измерений: 0 ... 5.5 кА
Точность: 5%
К - фактор (Crest factor)
Диапазон измерений: 1...10
Точность: ±5% |
Сила тока | Действ. значение (AC + DC)
Диапазон измерений: 0 ... 20 кА
Точность:±1% ± 5 ед.мл.разр.
Пиковое значение
Диапазон измерений: 0 ... 5.5 кА
Точность: 5%
К - фактор (Crest factor)
Диапазон измерений: 1 ... 10
Точность: ±5% |
Частота 2 | Номинальное значение: 50 Гц
Диапазон измерений: 42.50 ... 57.50 Гц
Точность: ±0.1% ± 5 ед.мл.разр. |
Спады и повышения | Действ. значение напряжения (AC + DC) ³
Диапазон измерений: 0.0% ... 100% от номинального значения
Точность: ±1% от номинального значения
Действ. значение тока (AC + DC) ³
Диапазон измерений: 0 ... 20 кА
Точность: ±1% ± 5 ед.мл.разр. |
Гармоники | Число гармоник (интергармоник) (n)
Диапазон измерений: Постоянный ток, 1..50; (Выкл., 1..49) считая относительно основной гармоники
Действ. значение напряжения
Диапазон измерений: 0.0 ... 1000 В
Точность: ±5% ± 2 ед.мл.разр.
Действ. значение тока
Диапазон измерений: 0.0 ... 4000 мВ x коэффициент пропорциональности токоизмерительных клещей
Точность: ±5% ± 5 ед.мл.разр.
Мощность
Диапазон измерений: В зависимости от коэффициента пропорциональности токоизмерительных клещей
Точность: ±5% ± n x 2% показаний, ± 10 ед.мл.разр.
Постоянное напряжение
Диапазон измерений: 0.0 ... 1000 В
Точность: ±5% ± 10 ед.мл.разр.
Суммарное гармоническое искажение (THD)
Диапазон измерений: 0.0 ... 100.0%
Точность: ±2.5%
Частота
Диапазон измерений: 0 ... 3500 Гц
Точность: ± 1 Гц
Фазовый угол
Диапазон измерений: -360º ... +360º
Точность: ± n × 1.5º |
Мощностные характеристики и расход электроэнергии | Активная мощность (Ватт), Полная мощность (ВА), Реактивная мощность (ВАР)
Диапазон измерений: 1.0 ... 20.00 МВА¹
Точность: ±1.5% ± 10 ед.мл.разр.
КВт·ч, КВА·ч, КВАР·ч
Диапазон измерений: 00.00 ...200.0 ГВА·ч¹
Точность: ± 1.5% ± 10 ед.мл.разр.
Коэф. мощности (PF) / Cos Ф / Коэффициент реактивной мощности (DPF)
Диапазон измерений: 0...1
Точность: ± 0.03 |
Фликер | Кратковременные Pst и Pst (1 мин.) и Длительная (Plt) дозы фликера
Диапазон измерений: 0.00 ... 20.00
Точность:±5% |
Дисбаланс | Напряжение
Диапазон измерений: ±6000 В (Transient Capture)
Точность: ±2.5% от действ. значения напряжения
Min ширина распознаваемого импульса 5 мкс (частота опросов 2*105 отсчетов в секунду) |
Регистрация переходных процессов | Напряжение
Диапазон измерений: ±6000 В
Точность: ±2.5% от действ. значения напряжения
Min ширина распознаваемого импульса 5 мкс (частота опросов 2*105 отсчетов в секунду) |
Скачок пускового тока | Действ. значение тока (AC+DC)
Диапазон измерений: 0.000 ... 20.00 кА
Точность: ±1% измерений ± 5 ед.мл.разр. |
Режим записи показаний | Частота опроса: до 100 отсчетов в секунду по каждому каналу
Память: до 3600 отсчетов. В каждом отсчете: min, max и среднее значение параметра.
Время записи: до 450 дней
Масштаб: Возможность масштабирования по оси времени до 12x |
Память | Экраны: 50
Группы данных, полученные за 1 отсчет: 10 |
Примечания:
В зависимости от коэффициента токовых клещей.
Номинальная частота 60 Гц в соответствии со стандартом IEC 61000-4-30.
Значение, измеренное за 1 цикл, начиная от нулевой точки эпюры по основной частоте, и обновляемое каждые полцикла.

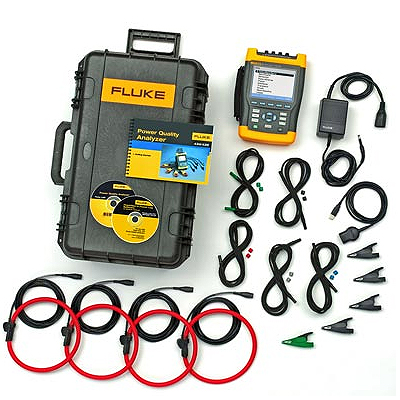

Комплект поставки анализатора качества электроэнергии Fluke 435/Basic:
Fluke 435/Basic,
5 тестовых проводов, 4 черных, 1 зеленый,
C435 Жесткий водостойкий чехол с роликами
WC100: комплект цветных наклеек по национальным стандартам
Заменитель зарядного устройства, BC430
Ознакомительное руководство (печатное)
Оптический кабель USB, OC4USB
Программа Power Log (435)
Программное обеспечение SW43W FlukeView
Руководство пользователя (на компакт-диске)
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
