ПОЛУАВТОМАТИЧЕСКИЙ СПЕЦДАТЧИК ДЛЯ ТВЕРДОМЕРОВ ТЭМП

Назначение спецдатчика для динамического твердомера ТЭМП

Спецдатчик предназначен для измерения твердости твердомерами ТЭМП на обычных изделиях и на деталях с труднодоступными местами (шестерни, сварные швы, пазы, отверстия глубиной до 50 мм и т.д.).

Внимание! Спецдатчик работает только с твердомерами ТЭМП и не подходит к  переносным динамическим и ультразвуковым твердомерам других марок.

Комплектация спецдатчика для твердомера ТЭМП

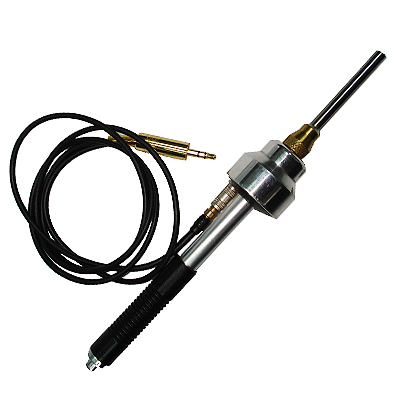

Спецдатчик состоит из неразборного механизма взвода с направляющей трубкой и индуктивной катушкой со встроенным разъемом (через который  соединены между собой экранированным кабелем спецдатчик и электронный блок), а также из сменных стандартного ударника с опорным кольцом (стандартная насадка) и удлиненного ударника с удлиненной насадкой Ø5 мм и длиной 50 мм (удлиненная насадка).

Спецдатчик для шестерен может работать со следующими твердомерами ТЭМП:

- Динамический твердомер ТЭМП-3 с переводными таблицами. При использовании спецдатчика с твердомером ТЭМП-3 для каждой шкалы твердости и каждой насадки спецдатчика (стандартной и удлиненной) строятся соответствующие переводные таблицы.

- Динамический твердомер ТЭМП-4 с возможностью записи 7 шкал твердости. При использовании спецдатчика с твердомером ТЭМП-4 в твердомер для каждой насадки спецдатчика программируются соответствующие шкалы твердости.

- Динамический твердомер ТЭМП-2 (ТЭМП-2у) с возможностью записи 32 шкал твердости, с  памятью и связью с компьютером. При использовании спецдатчика с твердомером ТЭМП-2 (ТЭМП-2у) в твердомер для каждой насадки спецдатчика программируются соответствующие шкалы твердости.

Спецдатчик для шестерен рекомендуется использовать вместе с переносным динамическим твердомером ТЭМП-2 (ТЭМП-2у).

При применении спецдатчика с твердомерами ТЭМП следует иметь в виду, что для каждого ударника (стандартного и удлиненного) в приборах ТЭМП используются свои шкалы, например, для стандартного ударника используется шкала НВ, а для удлиненного – шкала НВ5 . Так как удлиненная насадка имеет длину 50 мм и диаметр 5 мм, то ее удобно использовать для труднодоступных мест.

При проверке и калибровке на образцовых мерах твердости спецдатчик с удлиненной насадкой имеет погрешность не более 5%, а также используется в производстве и проверяется только при измерениях вертикально сверху вниз.

Твердомеры ТЭМП проходят первичную или периодическую поверку только со стандартными датчиками.

При поставке твердомеров ТЭМП со спецдатчиком прикладывается описание - по каким шкалам и для каких типов датчиков запрограммирован прибор или распечатанные переводные таблицы. При этом переводные таблицы поставляются с динамическим твердомером ТЭМП-3, а также добавляются для твердомера ТЭМП-4, когда количества программируемых  шкал в нем недостаточно. Так как в твердомере ТЭМП-2 количество программируемых шкал большое, то обычно все шкалы для стандартного датчика и для спецдатчика программируются непосредственно в этом приборе.

В случае возникновения спорных вопросов по измерениям твердости различных изделий различными датчиками рекомендуется обратиться в ГЕО-НДТ www.geo-ndt.ru , где имеются практически все решения по вопросам твердости в виде методических разработок.

Гарантийный срок эксплуатации спецдатчика: 36 месяцев.
