Тип оборудования: Кабелеискатель (приемник + передачик).

Производитель: Fluke Industrial

Модель: Fluke 2042

Описание: прибор для обнаружения кабеля.

Гарантия на кабелеискателя Fluke 2042: 12 мес.

Назначение прибора:

Профессиональный универсальный кабелеискатель Fluke 2042 предназначен для обнаружения кабелей в стенах и под землей, определения местонахождения предохранителей/прерывателей в конечных цепях и определения обрывов и коротких замыканий в кабелях и системах подогрева полов. Также может использоваться для обнаружения металлических труб водоснабжения и отопления. Прибор поставляется в полной комплектации и состоит из передатчика и приемника, находящихся в специальном переносном футляре. Приемник также оснащен системой подсветки для работы в условиях плохого освещения. Глубина прокладки кабеля до 2,5 м; определение напряжения до 0,4 м; напряжение 12 В, 50 В, 120 В, 230 В, 400 В; частота 125 кГц; батарейное питание; масса комплекта: 0,8 кг.

Особенности кабелеискателя Fluke 2042:

• Для всех областей применения (токонесущие и обесточенные кабели) без использования дополнительных измерительных приборов;

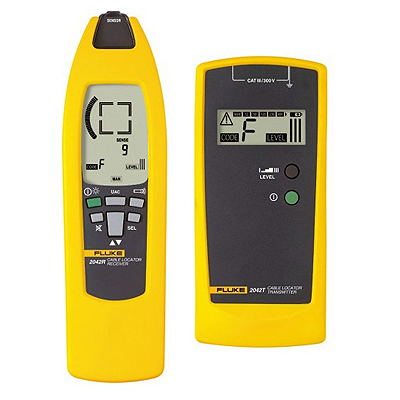

• В комплект входят передатчик и приемник;
• Надежный сигнал передатчика с цифровым кодированием гарантирует четкое распознавание сигналов;
• Передатчик снабжен жидкокристаллическим дисплеем, показывающим уровень передачи, код передаваемого сигнала и внешнее напряжение в линии;
• Приемник снабжен жидкокристаллическим дисплеем с подсветкой, показывающим уровень принимаемого сигнала, код принимаемого сигнала и действующее напряжение;
• Автоматическая или ручная подстройка чувствительности приемника;
• Отключаемая звуковая сигнализация;
• Автоматическое отключение питания;
• Дополнительная лампа подсветки в приёмнике для работы в темноте;
• Имеются дополнительные передатчики в качестве расширения или для распознавания нескольких сигналов (поставляются под заказ).

Технические характеристики кабелеискателя Fluke 2042:

Принцип действия кабелеискателя Fluke 2042:

Отслеживание и локализация кабелей

Большинство электриков-профессионалов рано или поздно сталкиваются с необходимостью отследить кабельную систему или проводку. Часто это бывает утомительным занятием, отнимающим большое количество времени. Вдобавок, часто бывает необходимо определить, какие защитные устройства подключены к определенным цепям или отследить металлические кабелепроводы, трубопроводы отопления или подземные кабели.

Новый трассоискатель кабелей Fluke-2042 был специально разработан как многоцелевой инструмент для помощи пользователю при решении всех подобных задач.

Принцип действия портативного трассоискателя Fluke-2042

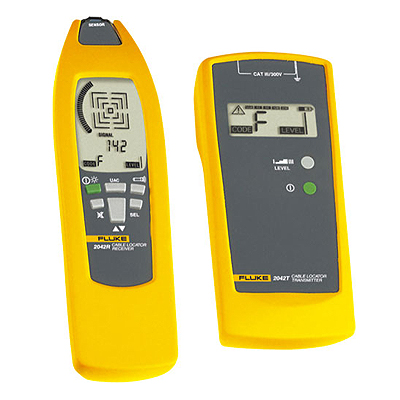

Комплект трассоискателя Fluke-2042 состоит из генератора Fluke-2042T и приемника. Генератор подает на рассматриваемый кабель переменное напряжение. Переменное напряжение порождает электромагнитное поле вокруг кабеля. Приемник снабжен катушкой. Если приемник расположить вблизи интересующего проводника, линии магнитного поля будут проходить через катушку в приемнике. Это явление так же известно как прохождение магнитного поля через контур.

Небольшое напряжение, генерируемое катушкой, измеряется электроникой приемника и отображается на дисплее.

Особенностью Fluke-2042 является кодированный цифровой сигнал передатчика. Это обеспечивает уверенный прием сигнала передатчика. Таким образом, предотвращается ложное срабатывание, вызванное полями, которые генерируются источниками помех, такими как электронные нагрузки флуоресцентных ламп или преобразователи частоты.

Использование при отсутствии напряжения в сети

Обнаружение щитков или распределительных коробок, которые случайно были покрыты штукатуркой. Практически каждый знаком с такой ситуацией. Проложены новые кабели, установлены щитки и распределительные коробки. А после того, как стены оштукатурили, не все розетки удается обнаружить. В таком случае достаточно подать сигнал на любой из кабелей, пролегание которого необходимо отследить. Второй полюс передатчика сигнала подключается к проводу заземления. Важно, чтобы отделочные материалы уже высохли.

Использование при наличии напряжения в сети

Часто случается, что электрические цепи в старых системах не имеют маркировки. Чтобы избежать случайного отключения неправильного кабеля, с рассматриваемой цепью необходимо связать правильное защитное устройство. Портативный трассоискатель Fluke-2042 так же может использоваться в такой ситуации. Передатчик сигнала подключается непосредственно к фазе и к нулевому проводу. Способность обнаружения сигнала при таком применении обычно ослабляется. Электромагнитное поле переменного тока и сигнала генератора взаимно влияют друг на друга. Однако, в данном случае уменьшение глубины обнаружения не играет важной роли, поскольку кабели находятся в открытом распределительном шкафу и свободно доступны.

Процедура обнаружения кабелей

Чтобы успешно решать данную задачу, необходимо понимать теоретический принцип действия портативного трассоискателя Fluke-2042. Его можно проиллюстрировать при помощи примера с закрытой розеткой. В данном случае патроны для подключения ламп часто бывают единственными местами, где можно получить доступ к кабелю. Здесь передатчик подключается, в соответствии со способом использования при отсутствии напряжения в сети. Контакт заземления ближайшей розетки или удлинителя используется в качестве соединения с заземлением. Теперь пролегание кабеля отслеживается до пропадания сигнала.

Оператор может вручную отрегулировать уровень чувствительности приемника, поэтому, в зависимости от глубины пролегания кабеля в стене, чувствительность приемника необходимо увеличить или уменьшить. Как только сигнал зафиксирован, на дисплее приемника появится буква «F», а так же отобразится мощность получаемого сигнала. Более того, на генераторе сигнала можно установить три различных уровня мощности передачи. Пролегание кабеля отслеживается до его концов, и таким образом скрытая распределительная коробка или щит обнаруживаются. Для использования без напряжения в сети важно хорошее заземление выходного сигнала генератора. На кабеле, который подключен к заземлению, сигнал не должен обнаруживаться.

Пример обнаружения обрыва в кабеле

Если генератор трассоискателя Fluke-2042 подключен к одному концу кабеля, для поиска обрыва, место обрыва, из-за электромагнитных помех, иногда можно найти только приблизительно. В таком случае может помочь дополнительный передатчик сигнала, с другим кодом сигнала. Для экранированных кабелей, например антенных кабелей, сигнал отображается на экране. Предварительная информация о структурных условиях в данном случае так же будет полезной.

Металлическая арматура в железобетоне может оказывать отрицательное влияние на обнаружение сигнала. Вполне возможно, что арматура железобетона будет действовать, как заземленный экран, и сигнал невозможно будет принять. Перед первым выполнением работ в полевых условиях рекомендуется попрактиковаться на хорошо известной системе. Это наилучший способ ознакомить пользователя с работой прибора.

Обнаружение кабелей при помощи специализированного трассоискателя Fluke-2042 имеет ряд преимуществ на местах. Метод проб и ошибок для обнаружения кабелей, то есть пробивание отверстий в стене, приводит к повреждению строительных конструкций здания, а так же может привести к повреждению самих электрических кабелей. Универсальное решение для повседневной практической жизни дает новый портативный трассоискатель Fluke-2042.

Обнаружение неисправностей в системах теплых полов

Обнаружение неисправностей в электрических системах теплых полов. Например, система отопления была проложена недавно, но не работает соответствующим образом. Обычной причиной такой неисправности может быть то, что при укладке полового покрытия, нагревательный провод может быть случайно поврежден или обрублен. Для нагревательных ковриков с экранировкой важно, чтобы передаваемый сигнал отображался на экране.

Указание. Обнаружение кабелей и трубопроводов под землей

При помощи коплекта для поиска скрытой проводки Fluke-2042 также можно отследить кабели, проложенные под землей. Это очень полезно, например, при работе с наружным освещением. Максимальная глубина обнаружения при таком применении составляет 2,5 м.

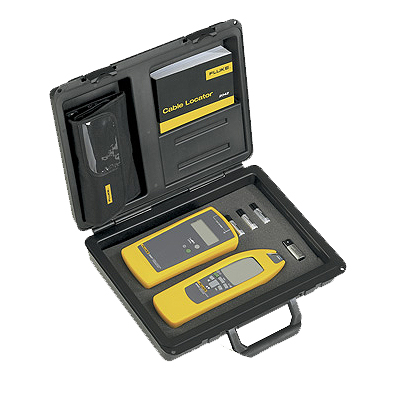

Комплект поставки кабелеискателя Fluke 2042:

• Передатчик кабелеискателя;
• Приемник кабелеискателя;
• Комплект тестовых проводов (4 провода) - 1 шт.;
• Батарея 9В, IEC 6LR61 - 1 шт.;
• Батареи 1.5 В, IEC LR6 - 6 шт.;
• Зажимы типа "крокодил" - 2 шт.;
• Тестовые щупы - 2 шт.;
• Кейс для переноски;
• Руководство пользователя.

*Технические характеристики и комплект поставки приборов для электрического контроля могут быть изменены производителем без предварительного уведомления.
