Артикул: WMRUMZC305
|
Тип оборудования: измеритель параметров цепей электропитания.
Производитель: Sonel S.A., Польша
Серия: MZC

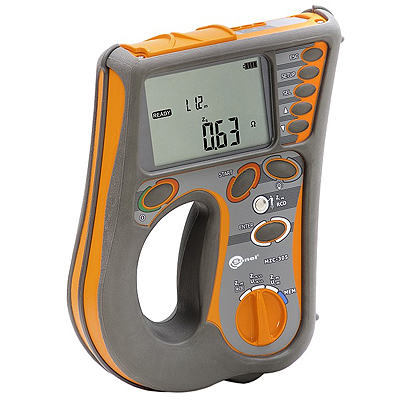

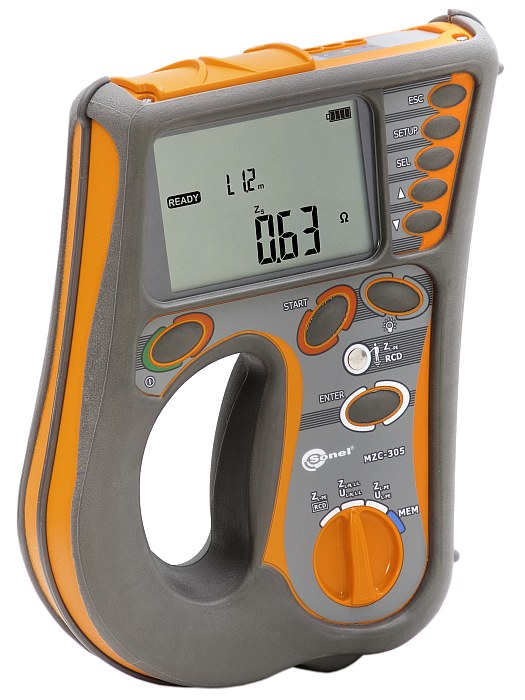

Модель: MZC-305
Описание: прибор для измерения параметров цепей.
Гарантия на измеритель параметров цепей электропитания зданий MZC-305: 24 месяца
Назначение прибора:
Профессиональный измеритель параметров цепей электропитания зданий MZC-305предназначен для расчета ожидаемого тока короткого замыкания, на основании полного сопротивления петли короткого замыкания. Рекомендован для измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
Вычисление:
Контроль:
Особенности измерителя параметров цепей MZC-305:
Технические характеристики параметров цепей MZC-305:
| Измерение напряжения переменного тока (True RMS) | ||
| Диапазон | Разрешение | Основная погрешность |
| 0,0...249,9 В | 0,1 В | ±(2% и. в. + 4 е. м. р.) |
| 250...750 В | 1 В | ± (2% и. в. + 2 е. м. р.) |
| Диапазон частоты | 45...65 Гц | |
| Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L | ||
| Измерение полного сопротивления петли короткого замыкания ZS | ||
| 0...19,99 Ом | 0,01 Ом | ±(5% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | ±(4% и. в. + 3 е. м. р.) |
| 200...1999 Ом | 1 Ом | |
| Номинальное напряжение сети UnL-N/ UnL-L | 110/190В, 115/200В, 127/220В, 220/380В, 230/400В, 240/415В, 290/500В, 400/690В | |
| Рабочий диапазон напряжения | 100...440 В (для ZL-PEи ZL-N) и 100...750В (для ZL-L) | |
| Номинальная частота сети fn | 50 Гц, 60 Гц | |
| Рабочий диапазон частоты | 45...65 Гц | |
| Максимальный измерительный ток | 36,7A (10мс) для 690В, 21,3A (10мс) для 400В, 24,5A (10мс) для 230В, 12,2A (10мс) для 115В | |
| Измерение активного RS и реактивного XS сопротивления петли короткого замыкания | ||
| 0...19,99 Ом | 0,01 Ом | ±(5% и. в. + 5 е. м. р.) от ZS |
| 20,0...199,9 Ом | 0,1 Ом | |
| Ток короткого замыкания IK петли | ||
| 0,058...1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00...19,99 A | 0,01 A | |
| 20,0...199,9 A | 0,1 A | |
| 200...1999 A | 1 A | |
| 2,00...19,99 кA | 0,01 кA | |
| 20,0...40,0 кA | 0,1 кA | |
| Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО) | ||
| Измерение полного сопротивления петли короткого замыкания ZS | ||
| 0...19,99 Ом | 0,01 Ом | ±(6% и.в. + 10 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | ±(6% и. в. + 5 е. м. р.) |
| 200...1999 Ом | 1 Ом | |
| Без отключения УЗО с IΔn ≥ 30 мA | да | |
| Номинальное напряжение сети Un | 110В, 115В, 127В, 220В, 230В, 240В, 390В, 400В | |
| Рабочий диапазон напряжений | 100...440 В | |
| Номинальная частота сети fn | 50 Гц, 60 Гц | |
| Рабочий диапазон частоты | 45...65 Гц | |
| Измерение активного RS и реактивного XS сопротивления петли короткого замыкания | ||
| 0..19,99 Ом | 0,01 Ом | ±(6% + 10 е. м. р.) от ZS |
| 20,0...199,9 Ом | 0,1 Ом | ±(6% + 5 е. м. р.) от ZS |
| Ток короткого замыкания IK петли | ||
| 0,058...1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00...19,99 A | 0,01 A | |
| 20,0...199,9 A | 0,1 A | |
| 200...1999 A | 1 A | |
| 2,00...19,99 кA | 0,01 кA | |
| 20,0...40,0 кA | 0,1 кA | |
| Дополнительные характеристики | ||
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600V (III 1000V), согласно PN-EN 61010-1 | |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 | |
| Питание измерителя | щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C) | |
| Габаритные размеры | 260×190×60 мм | |
| Масса измерителя | около 2,2 кг | |
| Температура хранения | -20...+60° C | |
| Рабочая температура | 0...+45° C | |
| Время до самовыключения (Auto-OFF) | 120 сек | |
| Количество измерений Z (для щелочных батареек) | >3000 (2 измерения в минуту) | |
| Память результатов измерений | 990 ячеек, 3500 результатов | |

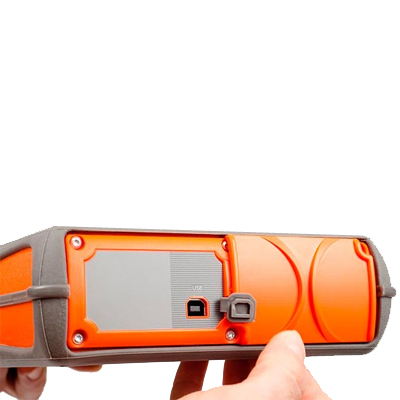

| Интерфейс | USB | |
Комплект поставки:
Измеритель MZC-305;
Зажим «Крокодил» изолированный красный K02;
Провод измерительный 1,2 м с разъемами «банан» красный;
Зажим «Крокодил» изолированный голубой K02;
Провод измерительный 1,2 м с разъемами «банан» желтый;
Провод измерительный 1,2 м с разъемами «банан» голубой;
Зонд острый с разъемом «банан» голубой;
Зонд острый с разъемом «банан» желтый;
Кабель последовательного интерфейса USB;
Зонд острый с разъемом «банан» красный.
Измеритель параметров цепей электропитания зданий Sonel MZC-305 внесен в Государственный Реестр средств измерений РФ.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по измерителям параметров цепей электропитания зданий можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
