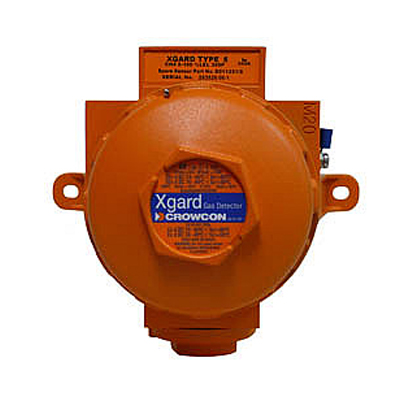

Газоанализатор Xgard Typ-5-CH для горючих газов
Тип оборудования: Газоанализатор
Производитель: Crowcon Xgard (Великобритания)
Серия: Xgard
Модель: Xgard Typ-5-CH
Описание: Прибор для определения горючих газов
Гарантия на газоанализатор Xgard Typ-5-CH: 12 мес.

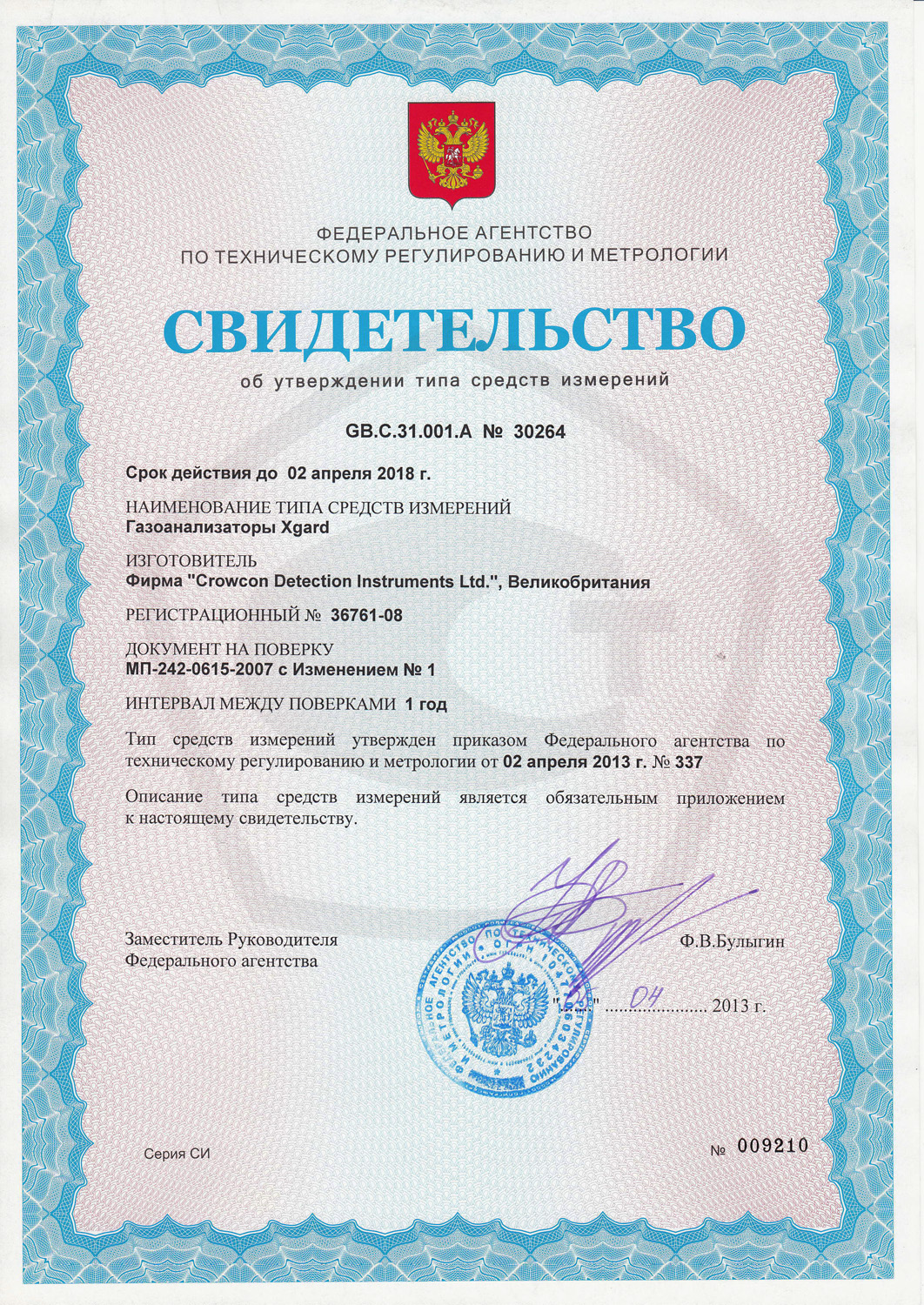

Прибор внесен в Государственный реестр Средств Измерения (№ 30264), разрешение на применение Ростехнадзора (№ РРС 00-29224), а также санитрано-эпидемиологический сертификат.
Назначение прибора:
Стационарный промышленный газоанализатор Xgard Typ-5-CH предназначен для определения горючих газов. Для подключения газоанализатора и получения данных используются блоки управления Gasflag и Gasmaster.
Стационарные газоанализаторы серии Xgard для измерения содержания концентрации различных газов и паров в воздухе на взрывопожароопасных производственных объектах.
Область применения Газоанализаторов Xgard - взрывоопасные зоны помещений и наружных установок, контроль воздуха рабочей зоны.
Разрешение № РРС 00-29224, на применение газоанализаторов на нефтехимических, нефтеперерабатывающих и других взрывопожароопасных объектах в соответствии с технической документацией, руководством по эксплуатации и паспортом.
Для работы с Xgard можно использовать контрольную панель для мониторинга газа и пожарной опасности Crowcon Gasmaster
Взрывозащищенность:
Газоанализатор Xgard Type 1 обеспечивается видом взрывозащиты "искробезопасная электрическая цепь" уровня " ia ".
Газоанализаторы Xgard Type 2, Xgard Type 3, Xgard Type 4, Xgard Type 5, Xgard Type 6, обеспечиваются видом взрывозащиты "взрывонепроницаемая оболочка".
Газоанализаторы серии Xgard подключаются к центральному блоку управления Vortex, производства фирмы Crowcon.
Особенности газоанализатора Xgard Typ-5-CH:
Технические характеристики газоанализатора Xgard Typ-5-CH:
Тип сенсора: | Xgard-Typ 5 |
Допуск для применения в зонах EX | 0, 1, 2 |
Определяемая концентрация: | 0 ...1 ppm СН |
Точность: | ±3 % |
Дисплей: | нет |
Выход | 2 проводника 4 ... 20 мА |
Сигнальные реле | нет |
Соответствие нормам: | Международные нормы ATEX, требования Ростехнадзора, Ростетста, Госреестра средств измерения |
Питание: | 8 ... 30 В / 24 мА |
Температурный диапазон: | -20 ... +50 °C |
Вес: | 1 кг |
Модификация Xgard | Определяемый компонент | Диапазон показаний | Диапазон измерений | Погрешность | |
Абсолютная | Относительная | ||||
Type 1, 2 | кислород (O2) | 0-25% | 0-25% | ±1,0% | - |
Type 1, 2 | оксид углерода (СО) | 0-50 ппм | 0-20 ппм | ±2 ппм | - |
20-50 ппм | - | ±10% | |||
0-100 ппм | 0-20 ппм | ±2 ппм | - | ||
20-100 ппм | - | ±10% | |||
0-150 ппм | 0-20 ппм | ±2 ппм | - | ||
20-150 ппм | - | ±10% | |||
0-200 ппм | 0-20 ппм | ±2 ппм | - | ||
20-150 ппм | - | ±10% | |||
0-250 ппм | 0-250 ппм | ±15 ппм | - | ||
0-300 ппм | 0-300 ппм | ±15 ппм | - | ||
0-500 ппм | 0-500 ппм | ±30 ппм | - | ||
0-1000 ппм | 0-1000 ппм | ±50 ппм | - | ||
Type 1, 2 | сероводород (H2S) | 0-10 ппм | 0-1 ппм | ±0,2 ппм | - |
1-10 ппм | - | ±20% | |||
0-20 ппм | 0-20 ппм | ±4 ппм | - | ||
0-25 ппм | 0-25 ппм | ±5 ппм | - | ||
0-30 ппм | 0-30 ппм | ±6 ппм | - | ||
0-50 ппм | 0-50 ппм | ±10 ппм | - | ||
0-100 ппм | 0-100 ппм | ±15 ппм | - | ||
0-200 ппм | 0-200 ппм | ± 30 ппм | - | ||
Type 1 | сероводород (H2S) | 0-250 ппм | 0-250 ппм | ±35 ппм | - |
0-300 ппм | 0-300 ппм | ±40 ппм | - | ||
0-1000 ппм | 0-1000 ппм | ±100 ппм | - | ||
аммиак (NH3) | 0-25 ппм | 0-25 ппм | ±4 ппм | - | |
0-50 ппм | 0-28 ппм | ±5 ппм | - | ||
28-50 ппм | - | ±20% | |||
0-100 ппм | 0-28 ппм | ±5 ппм | - | ||
28-100 ппм | - | ±20% | |||
0-250 ппм | 0-28 ппм | ±5 ппм | - | ||
28-250 ппм | - | ±20% | |||
0-500 ппм | 0-500 ппм | ±100 ппм | - | ||
0-1000 ппм | 0-1000 ппм | ±150 ппм | - | ||
Type 1 | хлористый водород (HCl) | 0-20 ппм | 0-4 ппм | ±0,8 ппм | - |
4-20 ппм | - | ±20% | |||
0-50 ппм | 0-50 ппм | ±10 ппм | - | ||
0-100 ппм | 0-100 ппм | ±15 ппм | - | ||
Type 1 | хлор (Cl2) | 0-2,5 ппм | 0-1 ппм | ±0,2 ппм | - |
1-2,5 | - | ±20% | |||
0-5 ппм | 0-1 ппм | ±0,2 ппм | - | ||
1-5 ппм | - | ±20% | |||
0-10 ппм | 0-1 ппм | ±0,2 ппм | - | ||
1-10 ппм | - | ±20% | |||
0-15 ппм | 0-15 ппм | ±0,3 ппм | - | ||
0-20 ппм | 0-20 ппм | ±0,4 ппм | - | ||
0-50 ппм | 0-50 ппм | ±10 ппм | - | ||
0-100 ппм | 0-100 ппм | ±20 ппм | - | ||
Модификация Xgard | Определяемый компонент | Диапазон показаний | Диапазон измерений | Погрешность |
Type 3, 4, 5 | Метан | 0-100% НКПР (0-4,4% (об)) | 0-50% НКПР | ±5% НКПР |
Type 6 | Метан | 0-100% (об) | 0-50% (об) | ±5% (об) |
50-100% (об) | ±10% отн. | |||
0-10% (об) | 0-10% (об) | ±(0,2+0,1•Свх)% (об) | ||
0-25% (об) | 0-25% (об) | ±(0,5+0,1•Свх)% (об) | ||
Type 3, 4, 5 | Пропан | 0-100% НКПР (0-1,7)% (об)) | 0-50% НКПР | ±5% НКПР |
Type 6 | Пропан | 0-25% (об) | 0-25% (об) | ±(0,5+0,15•Свх)% (об) |
Type 3, 4, 5 | Этан | 0-100% НКПР (0-2,5% (об)) | 0-50% НКПР | ±5% НКПР |
Type 3, 4, 5 | Аммиак | 0-100% НКПР (0-15% (об)) | 0-33% НКПР | ±5% НКПР |
Примечания: 1) пределы допускаемой основной погрешности по измерительным каналам довзрывоопасных концентраций горючих газов нормированы для смесей, содержащих только один определяемый компонент; 2) метрологические характеристики газоанализаторов Xgard исполнений Xgard Type 3, 4 с выходом по напряжению нормированы только в комплекте с (центральным блоком управления) ЦБУ Vortex . 3) значения НКПР для горючих газов - по ГОСТ Р 51330.19-99; 4) Свх - объемная доля определяемого компонента на входе газоанализатора, %. | ||||
Опции и дополнительное оборудование
Блок управлния Gasflag
Блок управления для подключения сенсоров типа Xgard. Данный прибор не имеет дисплея и для внешней индикации использует сигнальные светодиоды. Прибор устанавливается на стене или несущей конструкции. При превышении он включает звуковую и визуальную сигнализацию. Подключение дополнительных внешних сигнальных устройств возможно через встроенное реле. Время реакции блока управления составляет менее 1 сек. Пороговые значения могут быть настроены. Данный прибор используется для сигнализации, когда не требуется индикация текущих значений концентрации газов и достаточно установить одно единственное значение пороговой концентрации.
Подключение сенсора | 1 сенсор, 2 или 3 проводника |
Вход | 4 ... 20 мА |
Выход | Релейный выход max. 1 A, для подключения внешних сигнальных устройств |
Подключение сенсоров | 2 или 3 проводника / 4 ... 20 мА |
Сигнальные диоды | Индикация готовности к работе: зеленый |
Отказ: кирпично-красный | |
Превышение пороговых значений: 2 красных диода одноврменно | |
Дисплей | нет |
Рабочая температура | -20 ... +70 °C |
Влажность | 0 ... 99 % не конденсат |
Питание | 13 ... 28 VDC |
Цвет | RAL7035 |
Материал корпуса | пластик |
Размеры | 210 x 145 x 46 мм |
Вес | 500 гр. |
Стандарты | EN 50270 / EMC |
Класс защиты | IP 20 |
Блок управления типа Gasmaster GM (для подключения от 1 до 4 сенсоров)
Данный блок управления представляет собой цифровую панель для подключения сенсоров типа Xgard. Блок поставляется в двух возможных исполнениях: для подключения 1 или для подключения 4-х сенсоров. Оба исполнения прибора доступны как с цифровым (RS232), так и с аналоговым выходом. Прибор оснащается релейным выходом, для подключения внешних сигнальных устройств. Корпус прибора имеет высокий IP, он защищен от пыли и брызг. Панель оснащается батареей аварийного питания, что позволяет устройству работать даже при отключении внешних источников.
Модель | GM-1 | GM-4 |
Входы | 1 вход для подключения одного сенсора | 4 входа для подключения 4-х сенсоров |
Выходы | - 1 релейный выход (250 В/ 8 A) | - 4 релейный выход (250 В/ 8 A) |
- 1 аналоговый выход (4 ... 20 мА) | - 4 аналоговый выход (4 ... 20 мА) | |
- 1 цифровой RS-485 | - 1 цифровой RS-485 | |
- 1 опциональный цифровой RS-232 | - 1 опциональный цифровой RS-232 | |
Память | на 300 событий (включение сигнализации, системные ошибки, настройки) | |
Дисплей | Встроенный дисплей для индикации значений концентрации газа ppb, ppm или в % | Встроенный дисплей для индикации значений концентрации газа ppb, ppm или в % |
Сигнальные индикаторы | акустический: 85 Дб | |
визуальный: сигнальные светодиоды | ||
Температура эксплуатации | -10 ... +50 °C | |
Допустимая влажность | 0 ... 95 % отн. влажн. (не конденсат) | |
Питание | 90 ... 264 В / 50 ... 60 Гц | |
Емкость аккумулятора | 1,2 А*ч | |
Материал корпуса | Рама из стали / фронтальная часть из пластика | |
Размеры: | 288 x 278 x 10 мм | |
Вес: | 4,5 кг | |
Нормы: | EN 50270 (EMC), EN 61010-1 Niedervolt | |
Класс защиты: | IP 54 | |
Комплект поставки:
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по газоанализаторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем оборудование для контроля параметров окружающей среды по всей России курьерскими службами и транспортными компаниями.
|

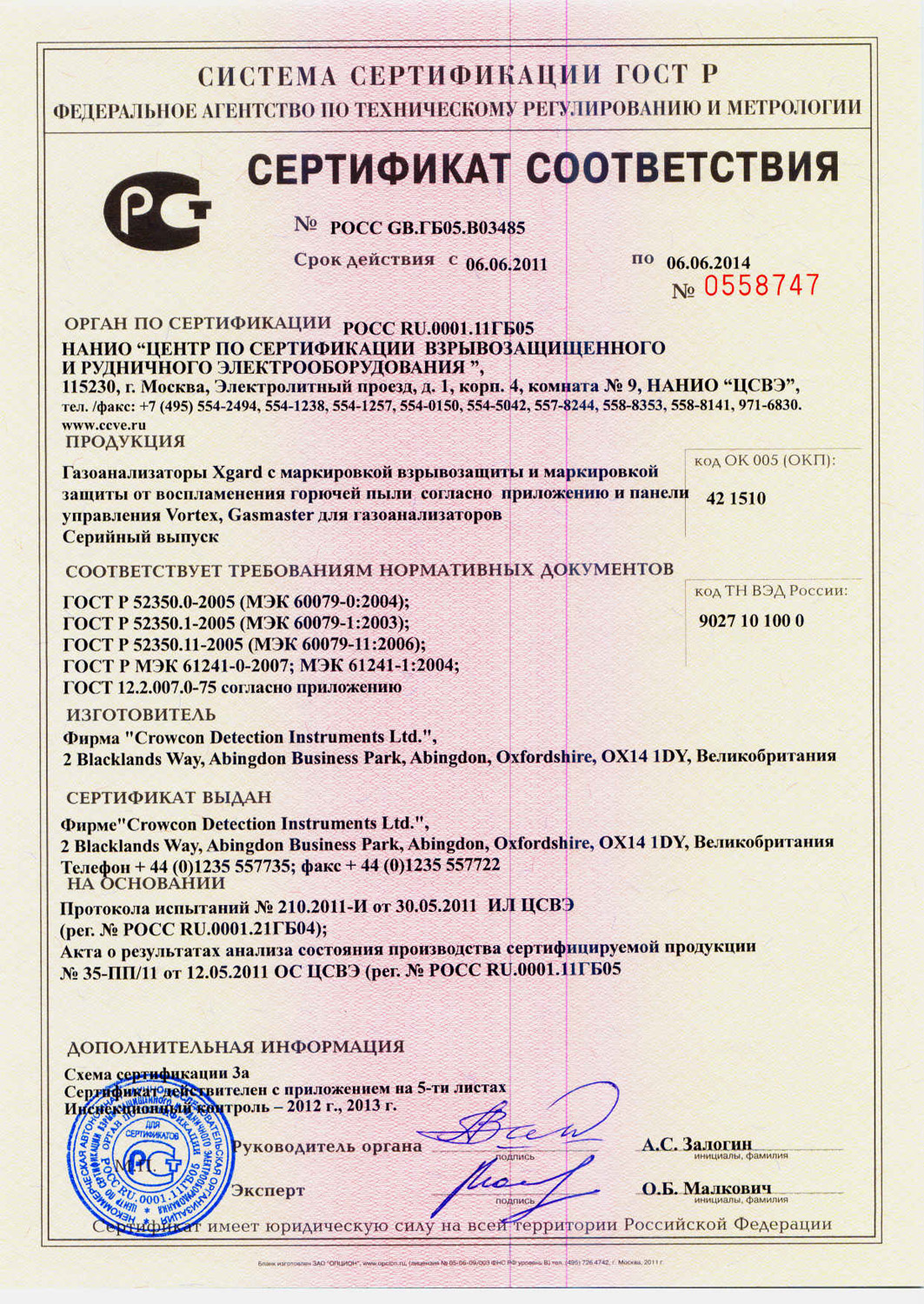

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
