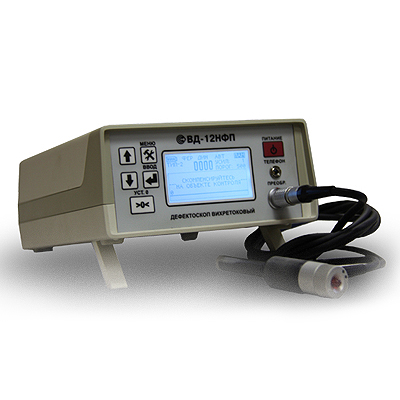

Вихретоковый дефектоскоп ВД-12НФП

Назначение прибора:

Дефектоскоп ВД-12НФП предназначен для обнаружения поверхностных трещин в деталях из ферромагнитных и немагнитных сталей и сплавов.

Принцип действия:

Принцип работы дефектоскопа основан на возбуждении в контролируемом изделии вихревых токов и последующем выделении на выходе преобразователя сигнала, амплитуда и фаза которого определяются действующим вторичным полем.

Вихретоковый дефектоскоп ВД-12НФП обладает следующими отличительными особенностями:

• контроль изделий с шероховатостью поверхности Rz320;
• оценка степени опасности (глубины) дефекта;
• визуализация сигнала от дефекта;
• автоматическое определение типа преобразователя;
• встроенная память для сохранения результатов контроля;
• 5 универсальных программ для сохранения настроек;
• передача данных в персональный компьютер с распечаткой протокола контроля.

Технические характеристики вихретокового дефектоскопа ВД-12НФП:

Режимы настройки от влияющих факторов:

- в статическом режиме работы: ручной;

- в динамическом режиме работы: ручной и автоматический.

Предел допускаемой абсолютной погрешности оценки степени опасности (глубины) дефекта в диапазоне глубин от 0,5 до 3,0 мм не более: D=±(0,1+0,3X) мм, где Х-оцениваемая глубина дефекта

Скорость сканирования изделия, м/с: 0,02...0,1

Частота тока возбуждения преобразователя, кГц: 70

Электропитание: 4 аккумулятора типа АА напряжением 1,2 В

Ток потребления от полностью заряженных аккумуляторов, мА, не более: 90 (при выключенной подсветке дисплея), 250 (при включенной подсветке дисплея)

Время установления рабочего режима, мин, не более: 1

Продолжительность непрерывной работы, ч, не менее: 8

Общий объем встроенной памяти, байт: 32768

Максимальное количество ячеек памяти: 120

Связь с персональным компьютером: по инфракрасному каналу

Габаритные размеры, мм:

- электронного блока (Д х Ш х Г): 190х150х70

- преобразователей (Диаметр х Длина):

Иа5.125.030 - 20х105

Иа5.125.031 (с защитным колпачком) - 20х130

Иа.125.031-01 (с защитным колпачком) - 20х130

Диапазон рабочих температур, °С: от -10 до +40

Степень защиты от проникновения твердых тел и воды: IP30

Масса, кг, не более:

- электронного блока (с элементами питания) 0,9

- каждого преобразователя 0,1

Комплект поставки прибора:

• Блок электронный ВД-12НФП
• Преобразователь, тип 1
• Преобразователь, тип 2
• Аккумуляторы типа АА
• Зарядное устройство
• Телефон малогабарит¬ный
• CD с программным обеспечением
• Ключ специальный
• Футляр
• Сумка-чехол

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопу ВД-12НФП можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем вихретоковые дефектоскопы по всей России курьерскими службами и транспортными компаниями.
