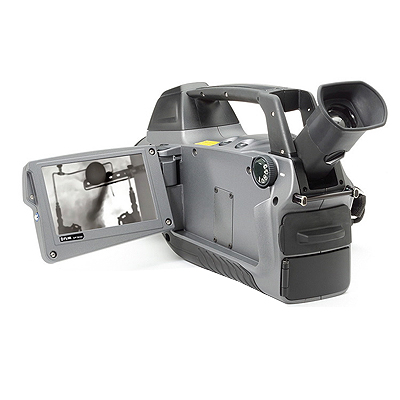

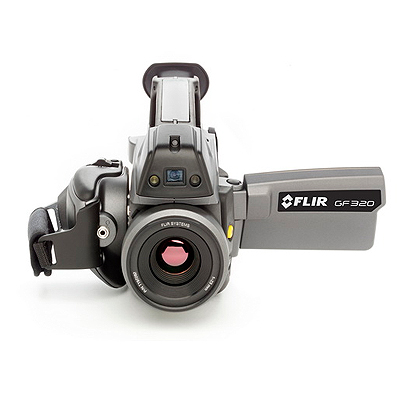

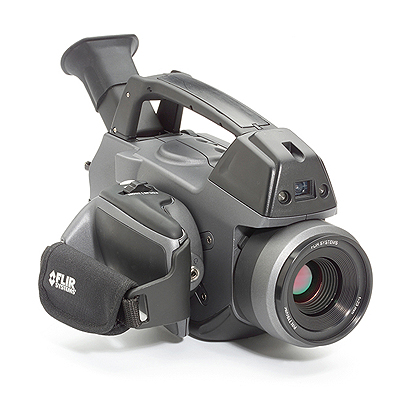

Тепловизор FLIR GF320 для обнаружения утечек газа и для проверки

электрического оборудования и сетей.

Тип оборудования: Тепловизор FLIR GF320

Производитель: Flir Systems, США, Швеция

Модель: GF320

Описание и назначение тепловизора FLIR GF320: Тепловизор FLIR GF320 специально разработан для незамедлительного поиска и мгновенного обнаружения утечек промышленных газов при транспортировке и переработке нефти и газа. Качество и высокие технические характеристики позволяют эксплуатировать тепловизор FLIR GF320 в жестких промышленных условиях. У инфракрасной камеры FLIR GF320 чувствительный детектор, предназначенный для обнаружения даже незначительных утечек газов на расстоянии в несколько метров. С помощью высокоспециализированной инфракрасной камеры FLIR GF320 можно осуществлять высокоскоростное сканирование протяженных участков трубопроводов, а места утечек в реальном времени выводятся на экран. Имея широкий температурный диапазон, тепловизор FLIR GF320 может производить высокоточный мониторинг электромеханических приборов, что делает ее универсальным и незаменимым инструментом. Тепловизор FLIR GF320 широко применяется в сфере энергоснабжения для анализа состояния оборудования, предотвращения перебоев с подачей энергии и повышения эффективности своей ежедневной работы. Полученные тепловые изображения позволяют специалистам по техническому обслуживанию контролировать состояние системы, ее функционирование и целостность.

Гарантия на  тепловизор FLIR GF320:  24 месяца.

Тепловизор FLIR GF320 внесен в Гос. Реестр средств измерений РФ.

Отличительные особенности тепловизора FLIR GF320:

• встроенная видеокамера, цифровой фотоаппарат и лазерный целеуказатель
• большой ЖК-экран и видоискатель, изменяющий угол наклона
• высокие рабочие характеристики камеры, в которой реализованы новейшей технологии
• персонализация настроек и широкий диапазон измерения температур
• обладает системой защиты стандарт IP54 (влаго- и пылезащищенное исполнение)
• цифровая камера и GPS
• совместим с FLIR QuickReport и FLIR Reporter, обеспечивающим составление
• профессиональных отчетов
• может как обнаруживать утечки газа, так и проводить стандартные тепловизионные обследования
• сменные линзы
• мониторинг утечек газа на безопасном расстоянии
• поиск проблемных мест производится в различных заданных точках

Тепловизор FLIR GF320 прошел испытания в лабораторных условиях на обнаружение нижеперечисленных веществ:

• Бензол
• Этанол
• Этилбензол
• Гептан
• Гексан
• Изопрен
• Метанол
• Бутан
• Этан
• Метан
• Пропан
• Этилен
• Полипропилен
• Метилэтилкетон
• Метилизобутилкетон
• Октан
• Пентан
• Пентан-1
• Толуол
• Диметилбензол

Технические характеристики тепловизора FLIR GF320:

 ПАРАМЕТРЫ ВИЗУАЛИЗАЦИИ

Тип детектора: матрица в фокальной плоскости (FPA), охлаждаемый микроболометр InSb 320 x 240 пикселей

Спектральный диапазон: 3 ... 5 мкм

Поле зрения / минимальное фокусное расстояние: 24° х 18° / 0,3м

Температурная чувствительность(°C): <25мк >

Тип охлаждения детектора: холодильник Стирлинга (FLIR MC-3)

Фокус: ручной и автоматический

Обнаружение типа линз: автоматическое

F-число: 1,5

Цифровое увеличение: 1-8X непрерывное

Шаг матрицы: 30 мкм

Цифровая коррекция изображений: фильтр шумоподавления, NUC, режим высокой чувствительности

Частота обновления кадров: 60 Гц

Встроенная цифровая камера: 3,2 Мп, автофокус, 2 видеолампы

Лазерный указатель: включается специальной кнопкой

ПРЕДСТАВЛЕНИЕ ИЗОБРАЖЕНИЯ

Дисплей: цветной ЖК дисплей с размером по диагонали 4,3 дюйма, 800 х 480 пикселей

Видоискатель: встроенный, поворачиваемый, 800х480 пикселей

Автоматическая корректировка изображений: непрерывная ручная, линейная или в виде гистограмм

Ручная корректировка изображений: по уровню и по диапазону

Типы изображений: ИК-изображения, визуальные изображения

ИЗМЕРЕНИЕ

Интервал температур(°C): от -40 до +350

Точность: ±1°С для интервала температур или ±2% от показаний

Количество точек: 3

Область: 1 прямоугольная

Профиль: горизонтальная и вертикальная линия

Разница температур: дельта температур между температурой измерений и референтной температурой

Референтная температура: устанавливается вручную, либо путем измерений

Коррекция коэффициента излучения: устанавливается в пределах 0,1- 1,0 согласно справочнику

Коррекция отраженной температуры: автоматическая, с учетом температуры отраженного объекта

Поправки при измерениях: на отраженную температуру, расстояние, состояние атмосферы, влажность, наличие дополнительной оптики

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

Рабочий диапазон температур(°C): от -20 до +50

Диапазон температур хранения(°C): от -30 до +60

Влажность (эксплуатация и хранение): IEC 68-2-30/24ч 95% относительной влажности воздуха, температуре +25°C ... +40°С

Ударная нагрузка: 25г

Вибрация: 2г

Электромагнитная совместимость: EN61000-6-3 (выбросов); EN61000-6-2 (иммунитет); FCC47 CFR Part15 ClassB (выбросов); EN61000-4-8,L5; EN/UL/CSA 60950-1

Герметичность: IP54

ФИЗИЧЕСКИЕ РАЗМЕРЫ

Вес (включая объектив 24° и батарею): 2400г

Размер камеры: 305 x 169 x 161 (мм)

Корпус: алюминий, магний

Установка на треноге: Стандартная резьба ¼"-20

СОХРАНЕНИЕ ИЗОБРАЖЕНИЙ

Хранения изображений: cъемные карты памяти SD или SDHC

Емкость хранения: свыше 5000 изображений (JPEG), емкость карты SDHC(4Гб)

Формат сохранения: раздельное хранение изображений и термограмм, либо термограмма автоматически связывается с изображением

Формат файлов: файлы JPEG

GPS: информация об объектах добавляется во встроенный GPS

ЗАПИСЬ ВИДЕО И ПОТОКОВЫХ ИЗОБРАЖЕНИЙ

Нерадиометрическое ИК-видео: Н.264(60 минут записи) - хранятся на карте памяти

Цифровое видео: Н.264(60 минут записи) - хранятся на карте памяти

Нерадиометрическое ИК-видео: Н.264 и MPEG-4

ИНТЕРФЕЙС ПЕРЕДАЧИ ИНФОРМАЦИИ

USB: USB A (для внешних устройств); USB B (для подключения к ПК)

Стандартный USB: USB 2.0 High Speed

Видео: HDMI

ИСТОЧНИК ПИТАНИЯ

Аккумулятор: заряжаемая литий-ионная батарея

Напряжение батареи: 7,2 В

Время работы батареи: свыше 3 часов при температуре +25°С и обычном использовании

Система зарядки: от источника переменного тока, автомобильного аккумулятора

Работа от сети переменного тока: адаптер переменного тока, 90...260В переменного тока

Комплектность поставки тепловизора FLIR GF320:

1. Тепловизор FLIR GF320

2. Стандартный объектив - 24° (Si)

3. Крышка объектива

4. Пылевлагозащитный чемодан

5. Ремешок для крышки объектива

6. Перезаряжаемые аккумуляторы(2шт.)

7. Блок питания

8. Наплечный ремень для переноски тепловизора FLIR GF320

9. Кабель USB

10. Видеокабель (HDMI)

11. Шнур питания

12. Сетевое зарядное устройство

13. SDHC карта

14. Адаптер для SD карты

15. Инструкция по эксплуатации тепловизора FLIR GF320 (печатная)
16. Инструкция по эксплуатации по серии GF (CD)
17. ПО Quick Report (CD)
18. Сертификат калибровки тепловизора FLIR GF320
19. Тряпочка для протирки объектива
20. Видео-инструктаж Report 1.0 (CD)
