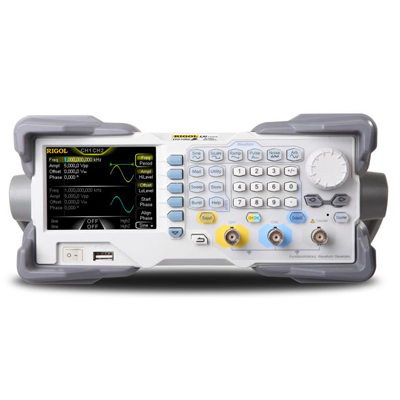

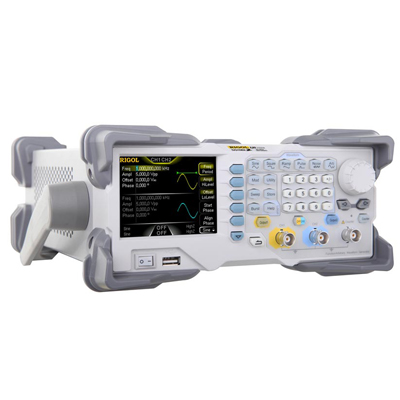

Генератор сигналов универсальный Rigol DG1022Z

DG1022Z - это многофункциональный универсальный генератор сигналов, в котором используется инновационная технология SiFi (Signal Fidelity) для стабильных, высокоточных и чистых (с низким уровнем помех) сигналов. Превосходные характеристики, удобство и универсальность сочетающихся функций делает этот генератор сигналов идеальным для симуляция датчиков и сигналов естественной среды, моделирования электронных схем, проверки последовательных шин и микросхем. Двухканальный генератор сигналов RIGOL DG1022Z обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.

Преимущества генератора сигналов:

• Технология SiFi (Signal Fidelity): последовательное генерирование сигнала произвольной формы, восстановление сигнала без искажений, точно регулируемая частота дискретизации, низкий уровень фазового дрожания (200 пс)

• 2 канала

• 5 стандартных форм сигнала и 160 встроенных сигналов произвольной формы:Частота дискретизации - 200 Мвыб./с, вертикальное разрешение - 14 бит

  • синусоидальный

  • импульсный

  • прямоугольный (меандр)

  • пилообразный

  • шум

• Разнообразные модуляции:Удобный интерфейс редактирования произвольных сигналов

  • AM

  • FM

  • PM

  • ASK

  • FSK

  • PSK

  • PWM

  • Свипирование

  • Burst

• Стандартная функция суммирования сигналов

• Стандартные интерфейсы: USB хост и устройство, LAN

• 3,5-дюймовый цветной ЖК дисплей

Технические характеристики генератора сигналов:

• Генератор сигналов: 2 канала

• Диапазон: 1 мкГц...25 МГц (Sin).

• Амплитуда вых. сигнала до 10 Впп

• 160 встроенных форм сигналов

• Частота сэмплир.: 200 Мвыб/с.

• ЦАП - 14 бит;

• Глубина записи - 2М (16М опция).

• Джиттер 200 пс.

• Погрешность опорного генератора: 1 ppm.

• Фазовый шум -125 дБн/Гц. Фазовый сдвиг: 0..360.

• Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM;

• Режим качания частоты

• Режим пачек импульсов

• Частотомер 200 МГц.

• SiFi технология

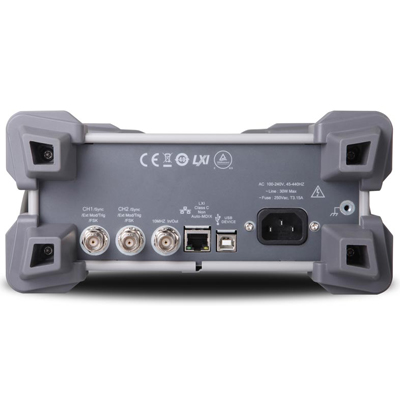

• Интерфейс: USB device, USB host, LAN (поддержка LXI класс С)

• Дисплей: 3,5" TFT , 320 х 240.

• Размеры: 261,5 х 112 х 318,4 мм.

• Вес: 3,2 кг.

Комплект поставки прибора:

• генератор сигналов RIGOL DG1022Z



• сетевой кабель

• BNC кабель

• USB кабель для подключения к ПК

• краткое руководство по эксплуатации

Дополнительные принадлежности для генератора сигналов RIGOL DG1022Z:

• комплект для монтажа в стойку (для одного прибора) RM-1-DG1000Z

• комплект для монтажа в стойку (для двух приборов) RM-2-DG1000Z

• аттенюатор 40 дБ RA5040K

• амплитудный усилитель PA1011

• адаптер USB-GPIB

• опция расширения памяти до 16 М Arb16M-DG1000Z
