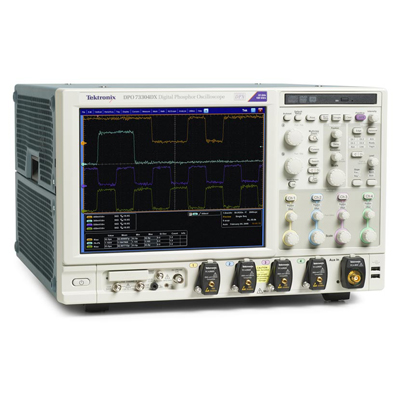

Цифровой осциллограф Tektronix DPO72504DX

Области применения

• Анализ целостности, джиттера и временных характеристик сигнала

• Измерение характеристик сложных высокоскоростных систем

• Проверка последовательных шин на соответствие стандартам

• Отладка и анализ шин памяти

• Проверка импульсных источников питания

• Исследование переходных процессов

• Производственное тестирование сложных электронных систем

• Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой частот

Преимущества осциллографа DPO72504DX:

• Превосходная целостность сигнала и отличное соотношение сигнал-шум предоставляют самое точное отображение осциллограмм

• Система запуска Pinpoint – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений

• Визуальный запуск – точное задание момента запуска и нахождение редких событий в сложных сигналах

• Поиск и маркировка позволяют находить интересующие события в осциллограмме аналоговых или цифровых сигналов и запускаться по ним

• Опции автоматизированного запуска по сигналам последовательных шин и их декодирования для PCI Express, 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B и MIPI D-PHY и M-PHY

• P7600 и P7500 Пробники серии TriMode позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа

• 17-канальные логические пробники P6780, P6750 и P6717А с полосой пропускания до 2,5 ГГц позволяют подавать на вход осциллографа высокоскоростные цифровые сигналы (только для MSO70000)

• Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры

• Встроенный порт Ethernet 10/100 для подключения к локальной сети и видеовыход для вывода изображения на монитор или проектор

• Тестирование на соответствие стандартам высокоскоростных последовательных интерфейсов

• ПО векторного анализа сигналов SignalVu

• Анализ шин памяти DDR

Технические характеристики осциллографа DPO72504DX:

• Аналоговая полоса пропускания до 33 ГГц и время нарастания 9 пс предоставляют возможность работать с самыми современными высокоскоростными последовательными интерфейсами

• Истинная полоса пропускания в режиме реального времени по двум аналоговым каналам 33 ГГц (для моделей 33 ГГц)

• Лучшие в отрасли значения частоты дискретизации и разрешающей способности по времени

• 100 Гвыб./с по двум каналам (для моделей 33, 25, 20, 16 и 12,5 ГГц)

• По всем четырем каналам одновременно:

• Полоса пропускания до 23 ГГц

• Частота дискретизации в режиме реального времени до 50 Гвыб./с

• Длина записи до 250 Мвыб. с функцией MultiView Zoom™ для быстрой навигации

• Самая высокая скорость захвата – более 300 000 осциллограмм в секунду на канал

• 16 цифровых каналов с разрешающей способностью 80 пс для отладки аналоговых и цифровых схем (только для MSO70000)

• Уникальная технология iCapture® позволяет просматривать аналоговые характеристики цифровых сигналов без переключения пробника

• Система запуска по сигналам последовательных интерфейсов со скоростями до 6,25 Гбит/с обеспечивает запуск по определенной кодовой последовательности протокола NRZ или 8b/10b для локализации событий, зависящих от комбинации данных

• Специализированное программное обеспечение для тестирования на соответствие различным стандартам, автоматизации измерений и простоты использования
