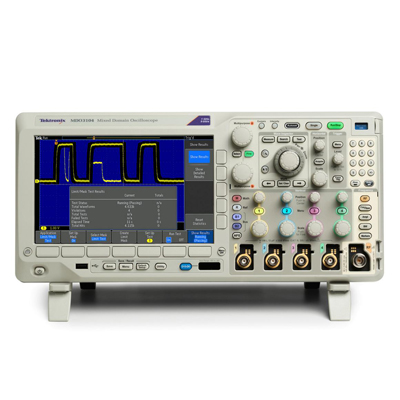

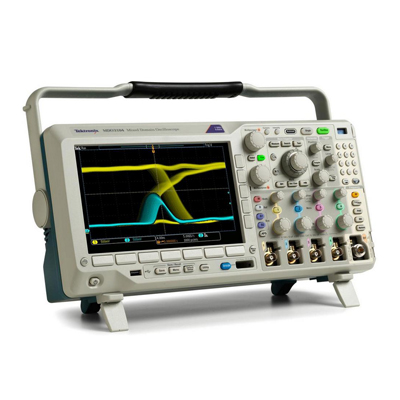

Цифровой осциллограф Tektronix MDO3054

 Этот осциллограф объединяет в себе шесть приборов: анализатор спектра, генератор сигналов произвольной формы и стандартных функций, логический анализатор, анализатор протоколов и цифровой вольтметр/частотомер. Осциллограф серии MDO3000 можно конфигурировать под собственные задачи и обновлять.

Преимущества осциллографа MDO3054:

• Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов

• Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала

• 33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала

• Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения

• Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)

• Небольшие размеры и масса – всего 147 мм в глубину и масса 4,2 кг

• Анализ спектра

  - Специализированные органы управления на передней панели для самых распространённых задач

  - Автоматические пиковые маркеры для определения частоты и амплитуды пиков спектра

  - Ручные маркеры для измерения непиковых параметров сигнала

  - Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума

  - Режим отображения спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий

  - Автоматизированные измерения: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот

• Генерация сигналов произвольной формы и стандартных функций

  - Генерация заданных сигналов для быстрой имитации устройств при разработке систем

  - Захват сигналов по аналоговым или цифровым входам, передача захваченных сигналов в память для редактирования и выдача отредактированных сигналов

  - Добавление шума к любому сигналу для тестирования в неблагоприятных условиях

• Разработка и тестирование систем со смешанными сигналами

  - Автоматический запуск, декодирование и поиск сигналов параллельных шин

  - Многоканальный запуск по времени установки и удержания

  - Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 121,2 пс для цифровых каналов

• Анализ протоколов

  - Запуск, декодирование и автоматический поиск содержимого пакетов наиболее распространенных стандартов последовательных шин при разработке встраиваемых систем.

  - Экспорт таблиц декодирования протоколов, используемых при документировании результатов

• Цифровой вольтметр и частотомер

  - Быстрая визуальная проверка измеренных значений напряжения и частоты

  - Графическое представление информации о стабильности измерения

• Возможность полного обновления

  - Добавление функциональных возможностей, увеличение полосы пропускания осциллографа или диапазона частот анализатора спектра в соответствии с вашими требованиями или бюджетом.

Технические характеристики осциллографа MDO3054:

• Осциллограф

  - Модели с 2 и 4 аналоговыми каналами

  - Модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц, 200 МГц и 100 МГц

  - Полоса пропускания может быть расширена (до 1 ГГц)

  - Частота дискретизации до 5 Гвыб./с

  - Длина записи 10 млн. точек во всех каналах

  - Максимальная скорость захвата сигнала >280 000 осциллограмм в секунду

  - Стандартные пассивные пробники напряжения с входной емкостью 3,9 пФ и аналоговой полосой пропускания 1 ГГц, 500 МГц или 250 МГц

• Анализатор спектра

  - Диапазон частот

  - В стандартной конфигурации: от 9 кГц до верхней границы полосы пропускания осциллографа

  - Опция: от 9 кГц до 3 ГГц

  - Сверхширокая полоса захвата до 3 ГГц

• Генерация сигналов произвольной формы и стандартных функций (опционально)

  - 13 предварительно заданных форм сигнала

  - генерация сигналов с частотой 50 МГц

  - Длина записи 128 000 точек

  - Частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с

• Логический анализатор (опциональный)

  - 16 цифровых каналов

  - Длина записи 10 млн. точек по всем каналам

  - Разрешение по времени 121,2 пс

• Анализатор протоколов (опциональный)

  - Поддерживаются стандарты последовательных шин: I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и аудиошины

• Цифровой вольтметр (бесплатно при регистрации прибора)

  - Измерения ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда

  - Измерения частоты с разрешением 5 разрядов

Стоимость поверки - 7 000 руб.
