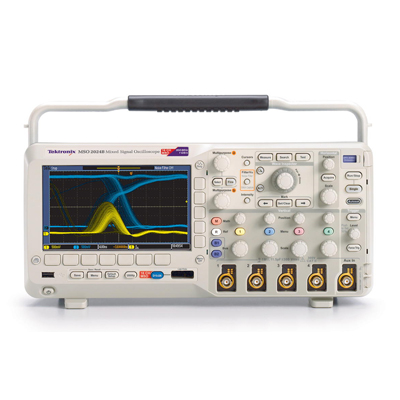

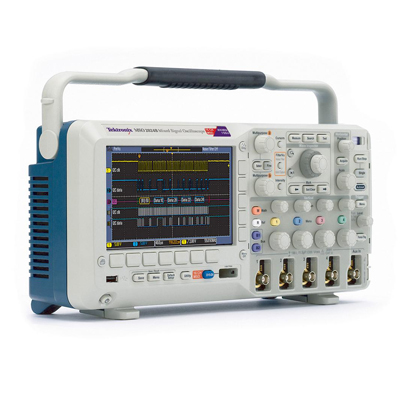

Осциллограф цифровой Tektronix предлагает широкий набор функций, ускоряющих все этапы отладки сложных электронных схем - от быстрого обнаружения аномалии и её захвата до поиска событий в записанных сигналах и анализа их характеристик, по доступной цене.
В цифровом осциллографе имеется всеобъемлющий набор встроенных средств анализа, включая привязанные к сигналу и экрану курсоры, 29 автоматических измерений и быстрое преобразование Фурье.
Технология цифрового люминофора, позволяет глубже понять истинные процессы, происходящие в исследуемой схеме. Цифровой осциллограф оборудован широкоформатным дисплеем, позволяющим рассмотреть мельчайшие особенности сигнала.
Преимущества осциллографа MSO2014B:
Органы управления Wave Inspector® обеспечивают простоту перемещения и автоматизацию поиска данных осциллограмм
Перестраиваемый фильтр низких частот FilterVu™ позволяет устранить нежелательный шум, одновременно обеспечивая захват высокочастотных событий
29 видов автоматических измерений, БПФ для упрощения анализа сигналов
Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором коэффициента ослабления и единиц измерения
Широкоформатный цветной ЖК-дисплей с TFT-матрицей с диагональю 7 дюймов (180 мм)
Небольшие размеры и вес — всего 134 мм в глубину при массе 3,6 кг
Автоматический запуск, декодирование и поиск для сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
Технические характеристики осциллографа MSO2014B:
Модели с полосой пропускания 200, 100, 70 МГц
2 и 4 аналоговых канала
16 цифровых каналов (серия MSO)
Частота дискретизации 1 Гвыб./с на каждом канале
Длина записи 1 млн точек на каждом канале
Максимальная скорость захвата осциллограмм более 5,000 осциллограмм в секунду
Расширенные функции системы запуска
Хост-порт USB 2.0 на передней панели для быстрого и удобного подключения съемных запоминающих устройств

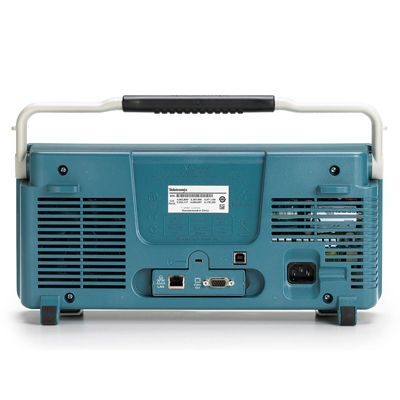

Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере с поддержкой технологии PictBridge®
Дополнительный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор
Автоматический запуск, декодирование и поиск для сигналов параллельных шин
Многоканальный запуск по времени установки и удержания
