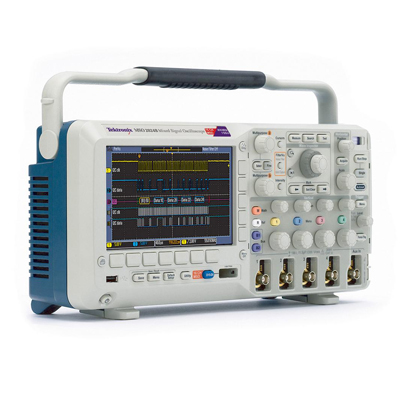

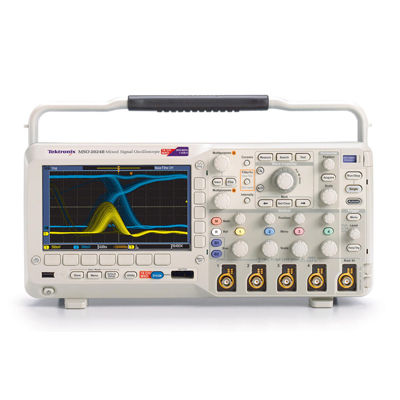

Цифровой запоминающий осциллограф Tektronix DPO2004B

Осциллограф цифровой Tektronix предлагает широкий набор функций, ускоряющих все этапы отладки сложных электронных схем - от быстрого обнаружения аномалии и её захвата до поиска событий в записанных сигналах и анализа их характеристик, по доступной цене.

В цифровом осциллографе имеется всеобъемлющий набор встроенных средств анализа, включая привязанные к сигналу и экрану курсоры, 29 автоматических измерений и быстрое преобразование Фурье.

Технология цифрового люминофора, позволяет глубже понять истинные процессы, происходящие в исследуемой схеме. Цифровой осциллограф оборудован широкоформатным дисплеем, позволяющим рассмотреть мельчайшие особенности сигнала.

Преимущества осциллографа DPO2004B:

• Органы управления Wave Inspector® обеспечивают простоту перемещения и автоматизацию поиска данных осциллограмм

• Перестраиваемый фильтр низких частот FilterVu™ позволяет устранить нежелательный шум, одновременно обеспечивая захват высокочастотных событий

• 29 видов автоматических измерений, БПФ для упрощения анализа сигналов

• Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором коэффициента ослабления и единиц измерения

• Широкоформатный цветной ЖК-дисплей с TFT-матрицей с диагональю 7 дюймов (180 мм)

• Небольшие размеры и вес — всего 134 мм в глубину при массе 3,6 кг

• Автоматический запуск, декодирование и поиск для сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART

Технические характеристики осциллографа DPO2004B:

• Модели с полосой пропускания 200, 100, 70 МГц

• 2 и 4 аналоговых канала

• 16 цифровых каналов (серия MSO)

• Частота дискретизации 1 Гвыб./с на каждом канале

• Длина записи 1 млн точек на каждом канале

• Максимальная скорость захвата осциллограмм более 5,000 осциллограмм в секунду

• Расширенные функции системы запуска

• Хост-порт USB 2.0 на передней панели для быстрого и удобного подключения съемных запоминающих устройств

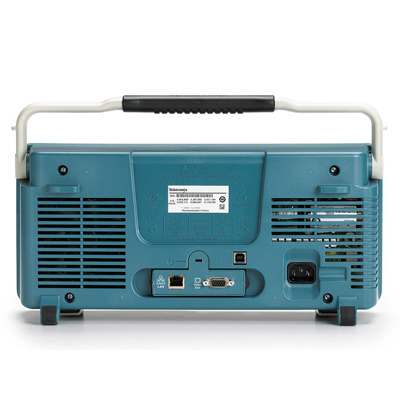

• Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере с поддержкой технологии PictBridge®

• Дополнительный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор

• Автоматический запуск, декодирование и поиск для сигналов параллельных шин

• Многоканальный запуск по времени установки и удержания

Стоимость поверки - 4 000 руб.
