Портативный импульсный рентгеновский аппарат АРИНА-7

Тип оборудования: Рентгеновский аппарат, рентгенаппарат, рентгеновский дефектоскоп, рентгеновская трубка

Производитель: Россия

Серия: АРИНА
Модель: АРИНА-7

Описание: Переносной импульсный рентгеновский аппарат

Гарантия на импульсный рентгеновский аппарат АРИНА-7: 12 месяцев

Назначение аппарата

Портативный импульсный рентгеновский аппарат АРИНА-7 предназначен для дефектоскопии промышленных изделий, методом радиографического неразрушающего контроля (методом рентгенографии). Рентгеновский аппарат АРИНА-7 применяют в промышленности для контроля качества сварных швов трубопроводов, металлических сварных конструкций, листовых и профильных изделий, а также отливок и паковок из цветных и черных металлов.

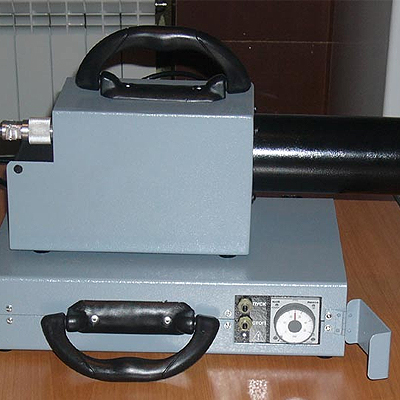

Импульсный рентгеновский аппарат Арина-7 является одним из самых мощных приборов в этой серии с рабочим напряжением анода на рентгеновской трубке не менее 250 кВ. Рентгеновский аппарат этой серии представляет собой компактную переносную модель, в которой учтены последние достижения и разработки в области радиографии. Импульсный аппарат АРИНА-7 состоит из рентгеновского моноблока и ручного пульта управления, которые соединены между собой кабелем длинной 20 метров, что обеспечивает полную безопасность оператора.

Рентгеновский аппарат АРИНА-7 является самым мощным диагностическим комплексом в линейке рентгеновских аппаратов серии АРИНА. Благодаря высокой мощности рентгенаппарат АРИНА-7 позволяет контролировать объекты толщиной стали до 80 мм, что дает этому аппарату широкие спектр применения в области радиографии. Кроме этого, рентгеновский аппарат Арина 7 имеет существенно больший ресурс работы по сравнению с аппаратами предыдущей серии.

Рентгеновский аппарат Арина 7 работает на принципе взрывной электронной эмиссии в рентгеновской трубке с холодным катодом.

Отличительные особенности рентген аппарата Арина-7

• Компактный и простой рентгеновский аппарат, не требующий специальных навыков работы.
• Самый популярный рентгеновский аппарат в России. Имеет хорошее рабочее напряжение на трубке- 250 кВ
• Простота в обслуживании
• Максимальная толщина просвечиваемого материала по стали:

- с применением высококонтрастной рентгеновской пленки в комбинации со свинцовыми усиливающими экранами до 40 мм

- с применением высокочувствительной рентгеновской пленки в комбинации с флуоресцентными усиливающими экранами до 80 мм

• Возможность направленного и панорамного просвечивания

Условия эксплуатации рентгеновского аппарата Арина-7

УХЛ1 по ГОСТ 15150-69, но для работы при температурах от минус 40 до плюс 50°С, атмосферном давлении 101,3+5,3-25,6 кПа (760+40-200 мм рт. ст.), относительной влажности воздуха до 100% при температуре плюс 25° С и при более низких температурах без конденсации влаги.

Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1000 имп. не менее 1500 мР. Интервал времени, в течении которого будут набраны 1000 импульсов, соответствует 1,5 минутам при напряжении питания аппарата (220±2) В.
Амплитуда напряжения на рентгеновской трубке 250...270 кВ

• Диаметр фокусного пятна: 2 мм
• Напряжение питания: сеть переменного тока 220В, 50Гц
• Аккумуляторная батарея: 24В
• Диапазон экспозиций: (7...300) сек

ВНИМАНИЕ! Во избежание перегрева рентгеновского блока и выхода его из строя, суммарная экспозиция за 1 час работы аппарата не должна превышать 15 минут.

Технические характеристики рентгеновского аппарата АРИНА-7

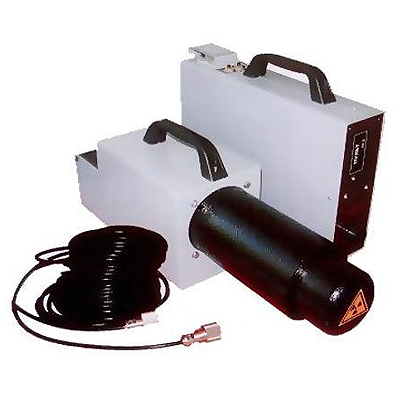

Комплект поставки рентгеновского аппарата АРИНА-7

• Высоковольтный рентгеновский моноблок
• Блок питания и управления аппаратом
• Соединительный кабель, 20 м.
• Транспортировочный футляр
