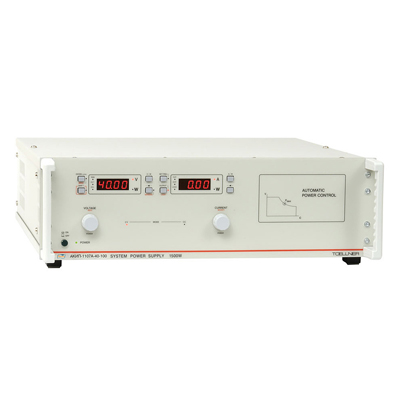

Артикул: АКИП-1107A-200-15
|
12 моделей: выходное напряжение до 400 В, выходной ток до 100 А, макс. мощность до 1000 Вт (1107)/ до 1500 Вт (1107А)
Функция «автовыбор диапазона» для дополнительного прироста рабочей области ВАХ
Высокая скорость нарастания/ спада выходного сигнала
Режимы стабилизации тока (СС), напряжения (CV) и мощности (CP)
Защита от перенапряжения, перегрузки по току и мощности и защита от перегрева
Малый уровень пульсаций Uвых: 5 мВскз, до 1 мВскз – опция
Аналоговый управляющий вход (0…10 В)
Режим «ведущий/ведомый»: параллельное (до 4-х) объединение источников: макс. ток до 400 А для АКИП-1107A-40-100 (опция)
Индикация режимов работы и выходных параметров (два 4-х разрядных индикатора тока и напряжения)
Опциональные интерфейсы ДУ: RS-232, GPIB
Вход цепи обратной связи “sense” (удаленная нагрузка)
Возможность формирования выходного сигнала произвольной формы (программная опция)
Опциональный режим кратковременной нагрузки 1,5хI ном. (макс. до 150 А около 20 мс – для АКИП-1107A-40-100)
Интеллектуальная система охлаждения (точная терморегулировка), ультранизкий шум при работе системы охлаждения
Активный корректор коэф. мощности (Active PF Correction/ PFC)
Длительная стабильная и надежная работа при макс. нагрузках
Исполнение корпуса 2U, встраивается в 19" стойку
| Характеристики | Параметры | АКИП-1107A-40-100 | АКИП-1107A-60-65 | АКИП-1107A-80-50 | АКИП-1107A-130-25 | АКИП-1107A-200-15 | АКИП-1107A-400-7,5 |
| Установка выходных параметров | Дискретность установки | 10 мВ, 50 мА |
20 мВ, 20 мА |
20 мВ, 10 мА |
100 мВ, 10 мА |
100 мВ, 10 мА |
100 мВ, 2 мА |
| Погрешность измерения - напряжения (U) - тока (I) - мощности (P) |
0,1% +30 мВ 0,2% +100 мА |
0,1% +40 мВ 0,2% +80 мА |
0,1% +60 мВ 0,2% +60 мА |
0,1% +100 мВ 0,2% +40 мА |
0,1% +200 мВ 0,2% +40 мА |
0,1% +300 мВ 0,2% +40 мА |
|
| 0,4% +1,5 Вт | 0,4% +1,5Вт | 0,4% +1,5Вт | 0,4% +1,5 Вт | 0,4% +1 Вт | 0,4% +1,5 Вт | ||
| Погрешность установки U | 0,1% +20 мВ | 0,1% +30 мВ | 0,1% +40 мВ | 0,1% +100 мВ | 0,1% +100 мВ | 0,1% +100 мВ | |
| Погрешность установки I | 0,2% + 50 мА | 0,2% + 50 мА | 0,2% + 30 мА | 0,2% + 20 мА | 0,2% + 20 мА | 0,2% + 20 мА | |
| Погрешность установки P | 0,4% + 1,5 Вт | 0,4% + 1,5 Вт | 0,4% + 1,5 Вт | 0,4% + 1,5 Вт | 0,4% + 1 Вт | 0,4% + 1,5 Вт | |
| Стабилизация напряжения (CV) |
Нестабильность Uвых. при изменении тока нагрузки | 10-4*Uуст. + 5 мВ |
10-4*Uуст. + 5 мВ |
10-4 *Uуст. + 5 мВ |
10-4 *Uуст. + 10мВ |
10-4*Uуст. +10 мВ |
10-4 *Uуст. + 15мВ |
| Нестабильность при изменении U питания ±10 % | 5*10-5*Uуст. | ||||||
| Пульсации (скз), 10 Гц – 10 МГц | 10 мВ | 12 мВ | 15 мВ | 15 мВ | 15 мВ | 20 мВ | |
| Время установления U: - от 0 до Uуст. с/ без нагр. - от Uуст. до 1В с/ без нагр. |
2,5/ 5 мс 150/ 15 мс |
5/ 10 мс 200/ 20 мс |
10/ 15 мс 300/ 30 мс |
10/ 20 мс 400/ 40 мс |
15/ 15 мс <5 > |
15/ 20 мс <3 > |
|
| Стабилизация тока (CC) |
Нестабильность Iвых. при изменении тока нагрузки | 5*10-4* Iуст. + 50 мА | 5*10-4* Iуст. + 30 мА | 5*10-4* Iуст. + 25 мА | 5*10-4* Iуст. + 12 мА | 5*10-4* Iуст. + 2,5 мА | 5*10-4* Iуст. + 3,5 мА |
| Нестабильность при изменении напряжения питания ±10 % | 5*10-5* Iуст. | ||||||
| Время уст. тока при изм. нагр. от 20 до 100 % Iуст. | 400 мкс | 400 мкс | 400 мкс | 500 мкс | 500 мкс | 500 мкс | |
| Пульсации (скз), 10 Гц – 10 МГц | 50 мА | 50 мА | 40 мА | 40 мА | 20 мА | 20 мА | |
| формирование СПФ (опция***) |
Длина памяти | 255 точек с возможностью их интерполяции | |||||
| Редактирование СПФ | 3 блока (с функцией повтора n-циклов в каждом из блоков) | ||||||
| Интервал времени | 50 мс …100 с (на каждую точку интерполяции) | ||||||
| Последовательный режим | формирования циклов (в том числе для каждого индивидуального блока) | ||||||
| Ввод параметров | Вручную, командами по интерфейсу GPIB RS-232 или при помощи ПО с вводом графических элементов формы и параметров сигнала | ||||||
| дистанционное управление | Интерфейс | Опционально RS-232 и GPIB | |||||
| Интерфейс аналогового ДУ | 0…10 В (программирование/ мониторинг) | ||||||
| Общие данные | Напряжение питания Дисплей |
1-фаза, 230 В ±10%, 47~63 Гц 2 цифровых 4-х разрядных индикатора |
|||||
| Рабочие условия | 0…40 °C | ||||||
| Условия хранения | -20…70 °С | ||||||
| Габаритные размеры (ВхШхГ) | 445 × 134 × 515 мм | ||||||
| Масса | ≤ 15 кг | ||||||
| Опции | Интерфейс GPIB/RS (TOE 8871/015), изолир. разъем аналогового управления с плавающим потенциалом/ floating и выходом для контроля U/I (TOE 8871/016), выход на передней панели (TOE 8871/017*), снижение шума U вых Ё 1мВскз (TOE8871/018*), компенсация падения напряж. до 3 В (TOE 8871/019), увелич. вых. тока ~1.5 x Iном (TOE 8871/022**), форм. произвольной формы/ Arbitrary (TOE 9171 для АКИП-1107-хх, TOE 9172 для АКИП-1107A-хх), ПО для создания и редактирования сигналов (TOE 9671*** для АКИП-1107-хх, TOE 9672*** для АКИП-1107A-хх), адаптер паралл. соед. 2-х/ 3-х/ 4-х источников (TOE 8870/102, TOE 8870/103, TOE 8870/104), GPIB-USB кабель-адаптер (TOE 9101), GPIB-LAN (Ethernet) кабель-адаптер (TOE 9104) , кабель GPIB 2м (TOE 9009) | ||||||
