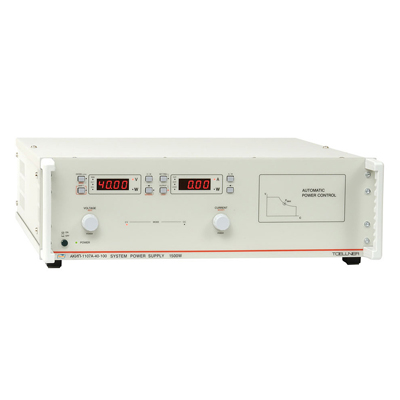

Программируемый импульсный источник питания постоянного тока АКИП-1107-200-10
Программируемый импульсный источник питания постоянного тока АКИП-1107-200-10
/images/all/3/12038/big/img_5.jpg
jijijij
Артикул: АКИП-1107-200-10
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
ОПИСАНИЕ
ОТЗЫВЫ
ВОПРОСЫ
Программируемый импульсный источник питания постоянного тока АКИП-1107-200-10
12 моделей: выходное напряжение до 400 В, выходной ток до 100 А, макс. мощность до 1000 Вт (1107)/ до 1500 Вт (1107А)
Функция «автовыбор диапазона» для дополнительного прироста рабочей области ВАХ
Высокая скорость нарастания/ спада выходного сигнала
Режимы стабилизации тока (СС), напряжения (CV) и мощности (CP)
Защита от перенапряжения, перегрузки по току и мощности и защита от перегрева
Малый уровень пульсаций Uвых: 5 мВскз, до 1 мВскз – опция
Аналоговый управляющий вход (0…10 В)
Режим «ведущий/ведомый»: параллельное (до 4-х) объединение источников: макс. ток до 400 А для АКИП-1107A-40-100 (опция)
Индикация режимов работы и выходных параметров (два 4-х разрядных индикатора тока и напряжения)
Опциональные интерфейсы ДУ: RS-232, GPIB
Вход цепи обратной связи “sense” (удаленная нагрузка)
Возможность формирования выходного сигнала произвольной формы (программная опция)
Опциональный режим кратковременной нагрузки 1,5хI ном. (макс. до 150 А около 20 мс – для АКИП-1107A-40-100)
Интеллектуальная система охлаждения (точная терморегулировка), ультранизкий шум при работе системы охлаждения
Активный корректор коэф. мощности (Active PF Correction/ PFC)
Длительная стабильная и надежная работа при макс. нагрузках
Исполнение корпуса 2U, встраивается в 19" стойку
Технические характеристики источника питания постоянного тока АКИП-1107-200-10:
Характеристики Параметры АКИП-1107-40-50 АКИП-1107-60-35 АКИП-1107-80-25 АКИП-1107-130-16 АКИП-1107-200-10 АКИП-1107-400-5
Установка выходных параметров Дискретность установки 10 мВ, 10 мА 20 мВ, 10 мА 20 мВ, 10 мА 100 мВ, 10 мА 100 мВ, 5 мА 100 мВ, 2 мА
Погрешность измерения - напряжения (U) - тока (I) - мощности (P) 0,1% +30 мВ 0,2% +60 мА 0,1% +40 мВ 0,2% +50 мА 0,1% +60 мВ 0,2% +40 мА 0,1% +100 мВ 0,2% +40 мА 0,1% +200 мВ 0,2% +40 мА 0,1% +300 мВ 0,2% +40 мА
0,4% + 1 Вт
Погрешность установки U 0,1% +20 мВ 0,1% +30 мВ 0,1% +40 мВ 0,1% +100 мВ 0,1% +100 мВ 0,1% +100 мВ
Погрешность установки I 0,2% + 40 мА 0,2% + 40 мА 0,2% + 20 мА 0,2% + 20 мА 0,2% + 20 мА 0,2% + 20 мА
Погрешность установки P 0,4% + 1 Вт
Стабилизация напряжения (CV) Нестабильность Uвых. при изменении тока нагрузки 10-4 *Uуст. + 5 мВ
Нестабильность при изменении U питания ±10 % 5*10-5 *Uуст.
Пульсации (скз), 10 Гц…10 МГц 5 мВ 8 мВ 10 мВ 15 мВ 15 мВ 20 мВ
Время установления U: - от 0 до Uуст. с/ без нагр. - от Uуст. до 1В с/ без нагр. 2,5/ 5 мс 100/ 10 мс 5/ 10 мс 120/ 12 мс 10/ 15 мс 200/ 20 мс 10/ 15 мс 200/ 20 мс 10/ 10 мс 5 с/ 20 мс 15/ 20 мс <3 >
Стабилизация тока (CC) Нестабильность Iвых. при изменении тока нагрузки 5*10-4 *Iуст. + 25 мА 5*10-4 * Iуст. + 20 мА 5*10-4 * Iуст.+ 12 мА 5*10-4 * Iуст. + 8 мА 5*10-4 * Iуст. + 2,5 мА 5*10-4 * Iуст. + 2,5 мА
Нестабильность при изменении U питания ±10 % 5*10-5 * Iуст.
Время уст. I при изм. нагр. от 20 до 100 % Iуст. 400 мкс 400 мкс 400 мкс 500 мкс 500 мкс 500 мкс
Пульсации (скз), 10 Гц – 10 МГц 25 мА 20 мА 20 мА 20 мА 20 мА 15 мА
формирование СПФ (опция***) Длина памяти 255 точек с возможностью их интерполяции
Редактирование СПФ 3 блока (с функцией повтора n-циклов в каждом из блоков)
Интервал времени 50 мс …100 с (на каждую точку интерполяции)
Последовательный режим формирования циклов (в том числе для каждого индивидуального блока)
Ввод параметров Вручную, командами по интерфейсу GPIB RS-232 или при помощи ПО с вводом графических элементов формы и параметров сигнала
дистанционное управление Интерфейс Опционально RS-232 и GPIB
Интерфейс аналогового ДУ 0…10 В (программирование/ мониторинг)
Общие данные Напряжение питания Дисплей 1-фаза, 230 В ±10%, 47~63 Гц 2 цифровых 4-х разрядных индикатора
Рабочие условия 0…40 °C
Условия хранения -20…70 °С
Габаритные размеры (ВхШхГ) 445 × 134 × 515 мм
Масса ≤ 15 кг
Опции Интерфейс GPIB/RS (TOE 8871/015), изолир. разъем аналогового управления с плавающим потенциалом/ floating и выходом для контроля U/I (TOE 8871/016), выход на передней панели (TOE 8871/017*), снижение шума U вых Ё 1мВскз (TOE 8871/018*), компенсация падения напряж. до 3 В (TOE8871/019), увелич. вых. тока ~1.5 x Iном (TOE 8871/022**), форм. произвольной формы/ Arbitrary (TOE 9171 для АКИП-1107-хх, TOE 9172 для АКИП-1107A-хх), ПО для создания и редактирования сигналов (TOE 9671*** для АКИП-1107-хх, TOE 9672*** для АКИП-1107A-хх), адаптер паралл. соед. 2-х/ 3-х/ 4-х источников (TOE 8870/102, TOE 8870/103, TOE 8870/104), GPIB-USB кабель-адаптер (TOE 9101), GPIB-LAN (Ethernet) кабель-адаптер (TOE 9104) , кабель GPIB 2м (TOE 9009)
Стоимость поверки - 2 600 руб.
