Генерация напряжения и тока произвольной формы: 1000 точек (Arb)
Высокая скорость нарастания и спада Uвых (2 В/мкс !)
Возможность импорта реальных сигналов из устройств хранения цифровых данных или систем регистрации информации
Режимы стабилизации напряжения (CV) и тока (СС)
Режим кратковременной токовой нагрузки 1000 … 1600 Вт в зависимости от модели, эмуляция пульсаций (20 Гц …70 кГц) и помех электропитания (опция 8810/107)
2 цифровых 5-ти разрядных индикатора тока и напряжения
Выход обратной связи “sense” для подключения удаленной нагрузки
Внутренняя память на 1000 ячеек , внешняя карта SRAM (до 2 МБ)
Интерфейсы ДУ: GPIB, аналоговый вход (программирование и мониторинг)
Режим импульсного тока 3хIном. – опция 8810/103
Внутренняя память (100 ячеек): профили настройки- запись/вызов
Удобное программное обеспечение с библиотекой готовых форм
Высокая стабильность, малый дрейф, низкие пульсации
Алюминиевый корпус, встраиваемый в стойку 19"
Форм-фактор: моноблочное исполнение

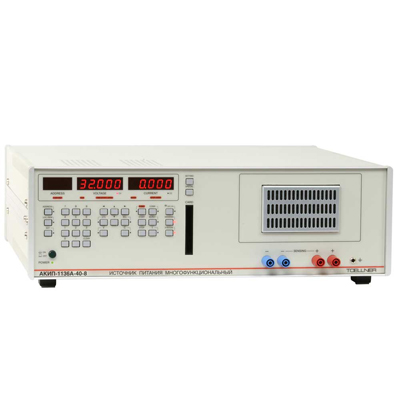

Технические характеристики линейного источника питания АКИП-1136A-24-14:
Модель хх – по напряжению
0 - 16 В
0 – 18 В
0 – 20 В
0 – 24 В
0 – 32 В
Мощность
АКИП-1136A-xx
0 - 20 A
0 - 18 A
0 - 16 A
0 - 14 A
0 - 10 A
320 Вт
Характеристики
Параметры
Диапазон выходных напряжений и токов (в зависимости от модели)
0 - 16 В, ≤5 А
0 - 18 В, ≤10 А
0 - 20 В, ≤20 А
0 - 24 В, ≤40А
0 - 32 В, ≤80 А
Установка выходных параметров
Дискретность установки
1 мВ, 1 мА
1 мВ, 1 мА
2 мВ, 2 мА
2 мВ, 2 мА
2 мВ, 5 мА
Погрешность уст. U
0,025% +10 мВ
0,025% +10 мВ
0,025% +10 мВ
0,025% +10 мВ
0,025% +10 мВ
Погрешность уст. I
0,1% +10 мА
0,1% +10 мА
0,1% +20 мА
0,1% +40 мА
0,1% +80 мА
Погрешность изм. U
0,1% + 10 мВ
0,1% + 10 мВ
0,1% + 10 мВ
0,1% + 10 мВ
0,1% + 10 мВ
Погрешность изм. I
0,1% +10 мА
0,1% +10 мА
0,1% +20 мА
0,1% +40 мА
0,1% +80 мА
Стабилизация напряжения (CV)
Нестабильность при изм. I нагр. от 0 до 100 %
2 × 10-5 × Uуст. + 2 мВ
Нестабильность при изменении температуры
10-4 / К
10-4 / К
10-4 / К
10-4 / К
10-4 / К
Нестабильность при изм. U пит. ±10 %
5 × 10-5 × Uуст.
Уровень пульсаций (Uскз), до 1 МГц
2 мВ
2 мВ
1 мВ
1 мВ
1 мВ
Дрейф за 8 часов
10-4
10-4
10-4
10-4
10-4
tуст. при изм. нагр. от 20 до 100 % и компенсации в пределах 0,2 % Uном.
< >
< >
< >
< >
< >
Время отклика Uвых. на изм. в опорных точках, при Cвых. откл.(без нагр./ном. нагр):
0 - Uном, tr (10 ... 90 %)
< >
< >
< >
< >
< >
Uном - 0 В, tf (90 ... 10 %)
< >
< >
< >
< >
< >
Стабилизация тока (CC)
Нестабильность при изменении U на нагрузке от 0 до 100 %
2 × 10-4 × Iуст.
Нестабильность при изм. U пит. ±10 %
10-4 × Iуст.
Нестабильность при изменении температуры
2 × 10-4 / К
2 × 10-4 / К
2 × 10-4 / К
2 × 10-4 / К
2 × 10-4 / К
Уровень пульсаций (Iскз), до 1 МГц
0,5 мА
1 мА
1 мА
1 мА
1 мА
Дрейф за 8 часов
5 × 10-4
5 × 10-4
5 × 10-4
5 × 10-4
5 × 10-4
Время отклика Iвых. на изменения в опорных точках, при Cвых. откл.(без нагр./ном. нагр):
0 - Uном, tr (10 ... 90 %)
< >
Uном - 0 В, tf (90 ... 10 %)
< >
Дистанционное управление
Интерфейс
GPIB, USB (опция)
Интерфейс аналогового ДУ
0…10 В (программирование/ мониторинг)
Формирование сигнала произвольной формы
Количество точек
От 2 до 1000
Данные точки
Напряжение, ток и размер (время) шага
Время шага
От 200 мкс до 100 с (для каждой точки интерполяции)
Режим последовательности
Бесконечный или от 1 до 255 циклов повторения
Режим запуска
Ручной, внешний по импульсу ТТЛ-уровня и удаленно командами управления
Память
1000 точек (внутренняя), карта SRAM (совместима с JEIDA 4.0) до 2 МБ
Общие данные
Напряжение питания
1 фаза, 115/ 230 В ±10 %, 48~65 Гц
Потребляемая мощность
750 ВА
Разрешение дисплея
Два 5-разрядных цифровых индикатора напряжения и тока
Рабочие условия
0…40 °C
Условия хранения
-20…70 °С
Габаритные размеры
434 ×134,5 × 437 мм
Масса
≤ 18 кг
Комплект поставки
Руководство по эксплуатации, кабель питания (1 шт.), карта памяти 512 кБ (1 шт.)
Опции
TOE 8810/101 - опция установки выходных разъемов на задней панели с возможностью автоматического переключения полярности TOE 8810/103 - опция режима кратковременной нагрузки до 3 х I уст. от 5 мс до 10 мс TOE 8810/107M - опция внешнего наложения помех в диапазоне 11 Гц… 70 кГц (ампл. 6 Вп-п), режим кр. врем. токовой нагрузки и динамического поглощения мощности до 1 кВт (для управляющего модуля/master) TOE 8810/107B - опция внешнего наложения помех в диапазоне 11 Гц… 70 кГц (ампл. 6 Вп-п), режим кр. врем. токовой нагрузки и динамического поглощения мощности до 1 кВт (для блока расширения/booster) TOE 9101 - USB-кабель адаптер для получения интерфейса GPIB (USB-GPIB контроллер) TOE 9009 - интерфейсный кабель GPIB 488, длина 2м TOE 9032 - карта памяти 256 кБ TOE 9033 - карта памяти 512 кБ TOE 9034 - карта памяти 1 МБ TOE 9035 - карта памяти 2 МБ TOE 9512 - комплект 3 HU для установки источников в 19" стойку
