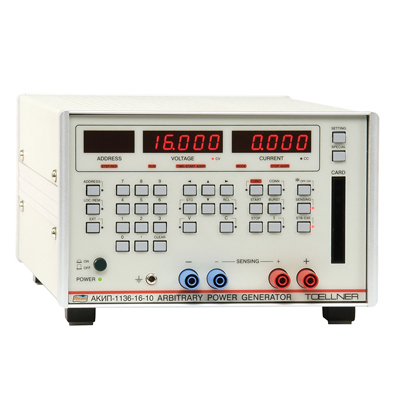

Линейные источники питания (10 моделей): Pвых 160 Вт
Диапазон Uвых (10 номиналов): 16/ 18/ 20/ 24/ 32/ 40/ 48/ 64/ 80/ 100 В
Диапазон Iвых (10 номиналов): 1,6 А …10 A
Генерация напряжения и тока произвольной формы: 1000 точек (Arb)
Высокая скорость нарастания и спада Uвых (2 В/мкс !)
Возможность импорта реальных сигналов из устройств хранения цифровых данных или систем регистрации информации
Режимы стабилизации напряжения (CV) и тока (СС)
Режим кратковременной токовой нагрузки 1000 … 1600 Вт в зависимости от модели, эмуляция пульсаций (20 Гц …70 кГц) и помех электропитания (опция 8810/107)
2 цифровых 5-ти разрядных индикатора тока и напряжения
Выход обратной связи “sense” для подключения удаленной нагрузки
Внутренняя память на 1000 ячеек , внешняя карта SRAM (до 2 МБ)
Интерфейсы ДУ: GPIB, аналоговый вход (программирование и мониторинг)
Режим импульсного тока 3хIном. – опция 8810/103
Внутренняя память (100 ячеек): профили настройки- запись/вызов
Удобное программное обеспечение с библиотекой готовых форм
Высокая стабильность, малый дрейф, низкие пульсации
Алюминиевый корпус, встраиваемый в стойку 19"
Форм-фактор: моноблочное исполнение
|
Модель хх – по напряжению |
0 – 40 В |
0 – 48 В |
0 – 64 В |
0 – 80 В |
0 – 100 В |
Мощность |
|
АКИП-1136-xx |
0 - 4 A |
0 – 3,5 A |
0 – 2,5 A |
0 - 2 A |
0 – 1,6 A |
160 Вт |
| Характеристики | Параметры | Диапазон выходных напряжений и токов (в зависимости от модели) | ||||
| 0 - 40 В, ≤ 120 А |
0 - 48 В, ≤ 160 А |
0 - 64 В, ≤ 200 А |
0 - 80 В, ≤ 260 А |
0 - 100 В, ≤ 320 А |
||
| Установка выходных параметров | Дискретность установки | 5 мВ, 10 мА | 5 мВ, 10 мА | 5 мВ, 20 мА | 5 мВ, 20 мА | 10 мВ, 20 мА |
| Погрешность уст. U | 0,025% +10 мВ | 0,025% +20 мВ | 0,025% +20 мВ | 0,025% +20 мВ | 0,025% +20 мВ | |
| Погрешность уст. I | 0,1% +100 мА | 0,1% +100 мА | 0,1% +120 мА | 0,1% +130 мА | 0,1% +160 мА | |
| Погрешность изм. U | 0,1% + 10 мВ | 0,1% + 20 мВ | 0,1% + 20 мВ | 0,1% + 20 мВ | 0,1% + 20 мВ | |
| Погрешность изм. I | 0,1% +100 мА | 0,1% +100 мА | 0,1% +120 мА | 0,1% +130 мА | 0,1% +160 мА | |
| Стабилизация напряжения (CV) | Нестабильность при изм. I нагр. от 0 до 100 % | 2 × 10-5 × Uуст. + 2 мВ | ||||
| Нестабильность при изменении температуры | 10-4 / К | 10-4 / К | 10-4 / К | 10-4 / К | 10-4 / К | |
| Нестабильность при изм. U пит. ±10 % | 5 × 10-5 × Uуст. | |||||
| Уровень пульсаций (Uскз), до 1 МГц | 2 мВ | 2 мВ | 1 мВ | 1 мВ | 1 мВ | |
| Дрейф за 8 часов | 10-4 | 10-4 | 10-4 | 10-4 | 10-4 | |
| tуст. при изменении нагрузки от 20 до 100 % и компенсации в пределах 0,2 % Uном. | < > | < > | < > | < > | < > | |
| Время отклика Uвых. на изменения в опорныхточках, при Cвых. откл.(без нагр./ном. нагр): | ||||||
| 0 - Uном, tr (10 ... 90 %) | < > | < > | < > | < > | < > | |
| Uном - 0 В, tf (90 ... 10 %) | < > | < > | < > | < > | < > | |
| Стабилизация тока (CC) | Нестабильность при изменении U на нагрузке от 0 до 100 % | 2 × 10-4 × Iуст. | ||||
| Нестабильность при изм. U пит. ±10 % | 10-4 × Iуст. | |||||
| Нестабильность при изменении температуры | 2 × 10-4 / К | 2 × 10-4 / К | 2 × 10-4 / К | 2 × 10-4 / К | 2 × 10-4 / К | |
| Уровень пульсаций (Iскз), до 1 МГц | 0,5 мА | 1 мА | 1 мА | 1 мА | 1 мА | |
| Дрейф за 8 часов | 5 × 10-4 | 5 × 10-4 | 5 × 10-4 | 5 × 10-4 | 5 × 10-4 | |
| Время отклика Iвых. на изменения в опорныхточках, при Cвых. откл.(без нагр./ном. нагр): | ||||||
| 0 - Uном, tr (10 ... 90 %) | < > | |||||
| Uном - 0 В, tf (90 ... 10 %) | < > | |||||
| Дистанционное управление | Интерфейс | GPIB, USB (опция) | ||||
| Интерфейс аналогового ДУ | 0…10 В (программирование/ мониторинг) | |||||
| Формирование сигнала произвольной формы | Количество точек | От 2 до 1000 | ||||
| Данные точки | Напряжение, ток и размер (время) шага | |||||
| Время шага | От 200 мкс до 100 с (для каждой точки интерполяции) | |||||
| Режим последовательности | Бесконечный или от 1 до 255 циклов повторения | |||||
| Режим запуска | Ручной, внешний по импульсу ТТЛ-уровня и удаленно командами управления | |||||
| Память | 1000 точек (внутренняя), карта SRAM (совместима с JEIDA 4.0) до 2 МБ | |||||
| Общие данные | Напряжение питания | 1 фаза, 115/ 230 В ±10 %, 48~65 Гц | ||||
| Потребляемая мощность | 360 ВА | |||||
| Разрешение дисплея | Два 5-разрядных цифровых индикатора напряжения и тока | |||||
| Рабочие условия | 0…40 °C | |||||
| Условия хранения | -20…70 °С | |||||
| Габаритные размеры | 216 ×132 × 437 мм (размер 3 НU, ½ стойки 19") | |||||
| Масса | ≤ 9 кг | |||||
| Комплект поставки | Руководство по эксплуатации, кабель питания , карта памяти 512 кБ (1 шт.), ПО «ArbNet», драйвер LabView по запросу | |||||
| Опции | TOE 8810/103 - опция режима кратковременной нагрузки до 3 х I уст. от 5 мс до 10 мс TOE 9101 - USB-кабель адаптер для получения интерфейса GPIB (USB-GPIB контроллер) TOE 9009 - интерфейсный кабель GPIB 488, длина 2м TOE 9032 - карта памяти 256 кБ TOE 9033 - карта памяти 512 кБ TOE 9034 - карта памяти 1 МБ TOE 9035 - карта памяти 2 МБ TOE 9502 - панель-адаптер 3 HU для установки одного источника в 19" стойку TOE 9508 - панель-адаптер 3 HU для установки 2-х источников в ряд в 19" стойку |
|||||
|
