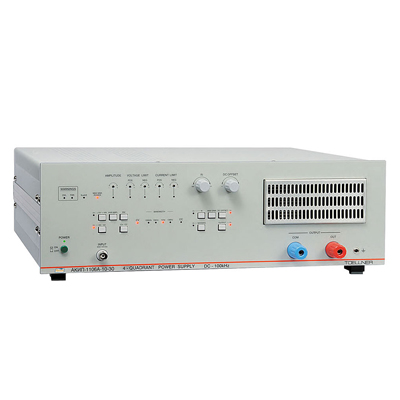

Источник - усилитель мощности с 4-х квадрантным режимом работы АКИП-1106A-100-3,2
|
|
-
Источник - усилитель мощности с 4-х квадрантным режимом работы АКИП-1106A-100-3,2
/images/all/3/11860/big/img_5.jpg
jijijij
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Источник - усилитель мощности с 4-х квадрантным режимом работы АКИП-1106A-100-3,2
-
Линейный источник питания
-
Выходное напряжение до ± 100 В, выходной ток до ± 30 А
-
Режимы стабилизации напряжения (CV) и тока (СС)
-
Максимальная мощность 320 Вт (отдаваемая/ поглощаемая)
-
Режимы стабилизации напряжения (CV) и тока (СС)
-
Время нарастания/ спада Uвых в режиме стабилизации напряжения < >
-
Функция постоянного смещения тока и напряжения
-
Регулируемое выходное сопротивление в режиме CV
-
Аналоговый выход для контроля тока и напряжения
-
Частота входного сигнала от 0 (DC) до 100 кГц (до 400 кГц для сигналов < >
-
Выбор диапазона Uвх ±5 В или ±10 В
-
Защита от перенапряжения (OVL, OVP), перегрузки и от перегрева
-
Выходные клеммы напряжения на передней и задней панели
-
Цепи обратной связи “sense” (4-х пр подключение удаленной нагрузки для компенсации падения напряжения)
-
Опции: симметричный вход с плавающим потенциалом (floating) и диапазоном от 0 … 50 кГц/ 100 кГц, режим кратковременного импульсного тока 3х I ном
-
Параллельное (до 3-х) / последовательное объединение источников для увеличения выходного тока/ напряжения (опции)
-
Исполнение корпуса 3 НU (уст. в стойку 19")
Технические характеристики источника - усилителя мощности АКИП-1106A-100-3,2:
| Модель |
U Вых |
I Вых |
Р вых |
| АКИП-1106A-10-30 |
± 10 В |
± 30 A |
320 Вт |
| АКИП-1106A-20-16 |
± 20 В |
± 16 A |
320 Вт |
| АКИП-1106A-40-8 |
± 40В |
± 8 A |
320 Вт |
| АКИП-1106A-60-5,3 |
± 60 В |
± 5,3 A |
320 Вт |
| АКИП-1106A-80-4 |
± 80 В |
± 4 A |
320 Вт |
| АКИП-1106A-100-3,2 |
± 100 В |
± 3,2 A |
320 Вт |
| Характеристики |
Параметры |
АКИП-1106A-10-30 |
АКИП-1106A-20-16 |
АКИП-1106A-40-8 |
АКИП-1106A-60-5,3 |
АКИП-1106A-80-4 |
АКИП-1106A-100-3,2 |
| Параметры входа |
Сопротивление |
100 кОм |
| Макс. вх. напряжение |
12 В скз |
| Стабилизация напряжения (CV) |
Диапазон частот |
Связь по входу DC: 0 – 100 кГц; ограничение ПЧ: 0 – 100 Гц/ 1 кГц/ 10 кГц
Связь по входу АС: 2 Гц – 100 кГц; ограничение ПЧ: 2 – 100 Гц/ 1 кГц/ 10 кГц |
| Коэф. усиления: |
|
| Uвх = ± 5 В |
2 В/ В |
4 В/ В |
8 В/ В |
12 В/ В |
16 В/ В |
20 В/ В |
| Uвх = ± 10 В |
1 В/ В |
2 В/ В |
4 В/ В |
6 В/ В |
8 В/ В |
10 В/ В |
| Регулировка |
±10 % |
±10 % |
±10 % |
±10 % |
±10 % |
±10 % |
| Время нарастания/спада |
2,5 мкс |
2,5 мкс |
2,5 мкс |
3,5 мкс |
5 мкс |
5 мкс |
Гармонические
искажения: до 1 кГц |
|
| < > |
< > |
| до 100 кГц |
< > |
< > |
| Уровень шумов |
< > |
| Стабилизация тока (CС) |
Диапазон частот |
Связь по входу DC: ограничение ПЧ: 0 – 100 Гц/ 1 кГц/ 10 кГц
Связь по входу АС: ограничение ПЧ: 2 – 100 Гц/ 1 кГц/ 10 кГц |
| Коэф. усиления: |
|
| Uвх = ± 5 В |
6 А/ В |
3,2 А/ В |
1,6 А/ В |
1,06 А/ В |
0,8 А/ В |
0,64 А/ В |
| Uвх = ± 10 В |
3 А/ В |
1,6 А/ В |
0,8 А/ В |
0,53 А/ В |
0,4 А/ В |
0,32 А/ В |
| Регулировка |
±10 % |
±10 % |
±10 % |
±10 % |
±10 % |
±10 % |
| Время нарастания/спада |
35 мкс |
35 мкс |
35 мкс |
35 мкс |
35 мкс |
35 мкс |
| Гарм. искажения: |
|
| до 1 кГц |
< > |
< > |
| до 100 кГц |
< > |
< > |
| Общие данные |
Напряжение питания |
115/ 230 В ±10 %, 47~63 Гц, 1-фазное (потребл. мощность до 750 ВА) |
| Рабочие условия |
0…40 °C |
| Условия хранения |
-20…70 °С |
| Габаритные размеры |
434 × 132 × 429 мм |
| Масса |
20 кг |
| Комплект поставки |
Руководство по эксплуатации, шнур питания |
| Опции |
Монтажный к-т для послед. соед. источников (TOE 7620/101), адаптер парал. соед. 2-ух ист-ков (TOE 7620/102), адаптер парал. соед. 3-ех источников (TOE 7620/103), увеличение имп. вых тока: 3x Iном./ 3 мс (TOE 7620/113), симм. вход с плавающим потенцалом (floating) f=0 Гц …. 50 кГц (TOE 7620/016), симм. вход с плавающим потенц. (floating) f=0 Гц … 100 кГц (TOE 7620/017), панель-адаптер (высота 3 HU) для установки ист. в 19’’ стойку (TOE 9513) |
Стоимость поверки - 3 100 руб.
