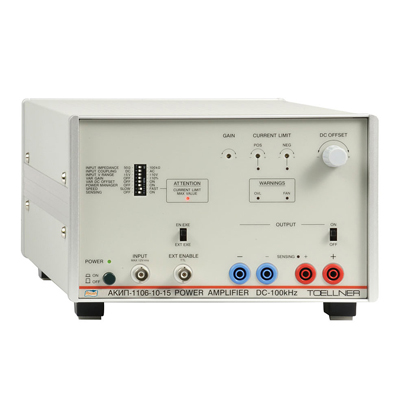

Источник - усилитель мощности с 4-х квадрантным режимом работы АКИП-1106-10-15
Источник - усилитель мощности с 4-х квадрантным режимом работы АКИП-1106-10-15
/images/all/3/11851/big/img_5.jpg
jijijij
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
ОПИСАНИЕ
ОТЗЫВЫ
ВОПРОСЫ
Источник - усилитель мощности с 4-х квадрантным режимом работы АКИП-1106-10-15
Линейные источники питания
Выходное напряжение до ± 60 В, выходной ток до ± 15 А
Режим стабилизации Uвых (CV)
Максимальная мощность до 160 Вт (отдаваемая / поглощаемая)
Вход аналогового управления (Uвх) для воспроизведения выходного тока/ напряжения
Выбор диапазона Uвх: 0… ±5 В или 0… ±10 В
Частота входного сигнала от 0 (DC) до 100 кГц (до 400 кГц для сигналов <4 >
Скорость нарастания Uвх (режим «быстро»/Fast): 6 В/ мкс … 25 В/ мкс в зависимости от модели
Переключаемое входное сопротивление 50 Ом или 100 кОм
Цепи обратной связи “sense” (4-х пр. подключение удаленной нагрузки для компенсации падения напряжения)
Опции: функциональный выход на задней панели, режим импульсного выходного тока 3х I ном
Защита от перегрузки и от перегрева
Исполнение корпуса 3 НU (½ стойки 3U 19")
Технические характеристики источника питания АКИП-1106-10-15:
Модель U Вых I Вых Р вых
АКИП-1106-10-15 ±10 В ±15 A 150 Вт
АКИП-1106-20-7,5 ±20 В ± 7,5 A 150 Вт
АКИП-1106-40-4 ± 40В ±4 A 160 Вт
АКИП-1106-60-2,5 ± 60 В ±2,5 A 150 Вт
Характеристики Параметры АКИП-1106-10-15 АКИП-1106-20-7,5 АКИП-1106-40-4 АКИП-1106-60-2,5
Параметры выхода Диапазон частот Режим медленно Вход DC: 0 Гц – 30 кГц Режим быстро Вход DC: 0 Гц – 100 кГц Вход АC режим медленно: 2 Гц – 30 кГц Вход АC режим быстро: 2 Гц – 100 кГц
Усиление Диапазон входного напряжения ±5 В:
6 дБ ± 1 дБ (рег.) 12 дБ ± 1 дБ (рег.) 18 дБ ± 1 дБ (рег.) 21,6 дБ ± 1 дБ (рег.)
Диапазон входного напряжения ±10 В:
0 дБ ± 1 дБ (рег.) 6 дБ ± 1 дБ (рег.) 12 дБ ± 1 дБ (рег.) 15,6 дБ ± 1 дБ (рег.)
Уровень шумов < >< > < >
Гармонические искажения: Режим медленно:
до 1 кГц < > < >
до 7 кГц < > < >
до 10 кГц < > < >
Режим быстро:
до 20 кГц < > < >
до 40 кГц < > < >
до 60 кГц < > < >
Импульсный ток (опция) 3хIуст (трехкратное увеличении выходного тока длит. 3 мс)
Параметры входа Сопротивление 50 Ом/ 100 кОм (переключаемое)
Макс. входное напряжение 12 Вскз
Скорость нарастания (реж. «быстро»/fast) 6 В/ мкс 10 В/ мкс 16 В/ мкс 25 В/ мкс
Общие данные Напряжение питания 1-фазное, 115/ 230 В ±10 %, 47~63 Гц (потребл. мощность до 400 ВА)
Рабочие условия 0…40 °C
Условия хранения -20…70 °С
Габаритные размеры 216 × 132 × 429 мм
Масса ≤ 9 кг
Комплект поставки Руководство по эксплуатации, шнур питания (1)
Опции Адаптер (формат 3 HU) для установки одного источника в 19" стойку ( TOE 9502 ), адаптер (формат 3 HU) для установки 2-х ист. в ряд в 19" стойку ( TOE 9508 ), кр. вр. увеличение вых тока: 3xIном./ дл. имп =3 мс ( TOE 7610/103), съемная ручка для переноски (TOE 9008)
Стоимость поверки - 3 100 руб.
