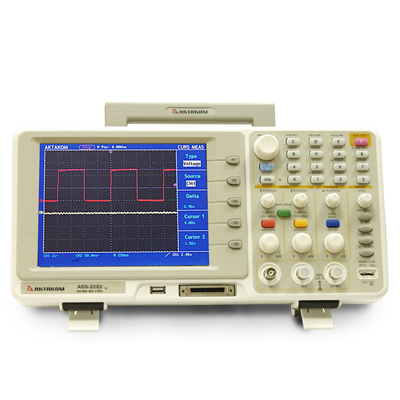

Осциллограф цифровой Актаком ADS-2182

Прибор обеспечивает работу в двух различных режимах Режим цифрового запоминающего двух канального осциллографа и режим 16 канального логического анализатора. Переключение между режимами осуществляется кнопкой LA на лицевой панели. Для работы (анализа сигналов) в режиме осциллографа используется подключение к разъемам BNS справа на лицевой панели прибора.

Прибор обеспечивает:

• 20 автоматических измерений: частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта.

• курсорные измерения

• интерполяция sin(x)/x

• сохранение во внутреннюю память: 4 осциллограммы

• 16 канальный логический анализатор

• USB интерфейс для связи с ПК

• возможность сохранения на USB флэш-устройство

• большой 20 см цветной ЖКИ дисплей

• автономная работа от аккумулятора (опция)

Технические характеристики осциллографа АDS-2182:

• 2 канала + внешний запуск

• полоса пропускания: 100 МГц

• максимальная частота дискретизации: 1 Гвыб/сек (500 Мвыб/сек на каждый канал)

• максимальная глубина памяти: 2,5 М точек

• связь по входам: AC, DC, закорачивание на землю

• входной импеданс: 1 МОм ± 2%, 15 пФ ± 5 пФ

• ограничение полосы пропускания: 20 МГц

• задержка между каналами: 150 пс

• время нарастания: не более 1,7 нс

• коэффициент развертки: 1 нс/дел...100 с/дел с шагом 1-2-5

• максимальное входное напряжение: 400 Вп-п

• вертикальная чувствительность: 2 мВ/дел...10 В/дел

• вертикальное разрешение: 8 бит

• погрешность: ± 3%

• сдвиг:

  ±1 В (5 мВ...50 мВ)

  ±10 В (100 мВ...1 мВ)

  ±100 В (2 В...10 В)

• математические операции между каналами: суммирование, вычитание, умножение, деление, инверсия

• анализ спектров на основе быстрого преобразования Фурье (БПФ): Rectangle (прямоугольник), Blackman (окно Блэкмэна), Hanning (окно Хеннинга), Hamming (окно Хэмминга)

• режимы регистрации: нормальный (выборка), пиковый детектор, усреднение (4...128)

• режимы синхронизации: по фронту, по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке), по длительности импульса (6 условий), по времени нарастания (6 условий), альтернативный (поочередный) запуск

• встроенный 6-ти разрядный частотомер

• режим послесвечения

• режим X-Y (фигуры Лиссажу)

• возможность сохранения на USB носитель

Комплект поставки:

• прибор

• осциллографические щупы – 2 шт.

• сетевой кабель

• USB кабель для подключения к ПК

• краткое описание работы

• руководство по эксплуатации

• Программное обеспечение Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
