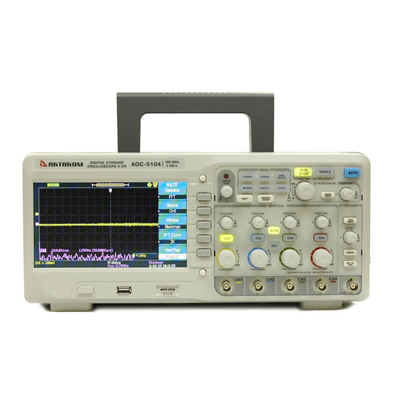

Артикул: АОС-5104
|
Осциллографы используются при исследовании параметров электрических сигналов. С их помощью можно тестировать и настраивать различные электронные устройства.
Итоги исследований отображаются в виде осциллограммы. Это помогает визуально оценить параметры измерений электросигналов. Осциллограф АОС обладает удобной системой настроек, расширенный функционал и небольшие габариты в сравнении с подобными моделями.
Прибор очень важен в областях деятельности, которым необходимо визуальное наблюдение и исследование электрического сигнала. Данные осциллографы, благодаря своим хорошим техническим характеристикам с высокой точностью отображают различные виды сигналов. Этот прибор является идеальным выбором как для профессионалов, так и для любителей в настройке сложного оборудования, т.к. имеет простое и удобное управление.
Технические характеристики осциллографа АОС-5104:
4 канала + внешний запуск
полоса пропускания: 100 МГц
максимальная частота дискретизации в режиме реального времени: 2 Гвыб/сек (1 Гвыб/сек на канал)
частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
максимальный объем памяти: 24 К (12 К на канал)
вертикальное разрешение: 8 бит
коэффициент вертикального отклонения: 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
время нарастания: 3,5 нс
входной импеданс: 1 MОм ±2% || 17 пФ ±3 пФ
максимальное входное напряжение: 400 В пик-пик
коэффициент развертки: 2,5 нс/дел…50 с/дел с шагом 1-2-5
источник запуска: канал 1, канал 2, AC, внешний, внешний/5
тип входов: AC, DC, ФВЧ, ФНЧ
тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
интерфейс: USB-host, USB-device , PASS/FAIL, LAN
питание: 100 В - 240 В / 45 Гц...440 Гц
потребляемая мощность: 50 Вт
масса: 4,5 кг
габаритные размеры: 336х118х152 мм
Габаритные размеры в упаковочной таре 260х290х460, вес 4,7 кг.
Комплект поставки:
Осциллограф АОС-5104
Осциллографические щупы - 4 шт
Кабель питания - 1 шт
Кабель USB - 1 шт
Краткое руководство пользователя.
