Характеристики

Параметры

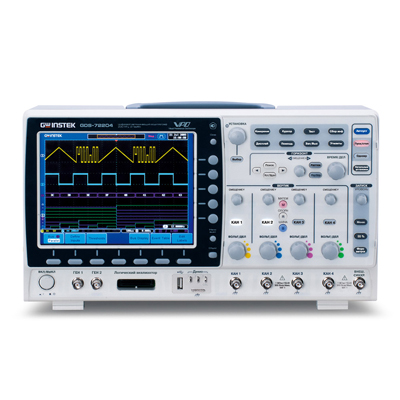

GDS-72072 / GDS-72074

GDS-72102 / GDS-72104

GDS-72202 / GDS-72204

GDS-72302 / GDS-72304

Канал вертикального отклонения

Число каналов

2 / 4

2 / 4

2 / 4

2 / 4

Полоса пропускания (-3 дБ)

0…70 МГц

0…100 МГц

0…200 МГц

0…300 МГц

Огр. полосы пропускания

20 МГц

20 МГц

20, 100 МГц

20, 100, 200 МГц

Коэф. отклонения (Коткл.)

1 мВ/дел…10 В/дел

Погрешность установки Коткл.

± 3 %

Время нарастания

≤ 5 нс

≤ 3,5 нс

≤ 1,75 нс

≤ 1,17 нс

Входной импеданс

1 МОм (± 2 %) / 16 пФ

Макс. входное напряжение

300 В (DC+AС пик), Кат I

Математика

+, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з)

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел

Погрешность установки Кразв.

± 0,002 %

Режимы работы

Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y

Синхронизация

Источники синхросигнала

любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15)

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция (Л.А.) - I2C, SPI*, UART, паралл. шина

Связь входа синхронизации

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхронизации

0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Частота дискретизации

1 ГГц на канал (2 ГГц при объединении каналов)

Эквив. частота дискретиз.

100 ГГц  (для периодического сигнала)

Интерполяция

SinX/x

Длина записи

1 МБ  (2 МБ при объединении каналов)

Пиковый детектор

2 нс

Режимы работы

Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.

Курсорные измерения

Функции

DU; DT; 1/DT

Автоматические измерения

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе

Функции по горизонтали

f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза

Измерение   задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные возможности

Интерфейс

USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN)

Автоустановка

В/дел, с/дел, параметры синхросигнала

Технология  VPO

Захват и отображение редких сигналов и глитчей в режиме  аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек.

Режим X-Y

Х – кан 1, 3; Y – кан 2, 4; разность фаз < >

Внутренняя память

Запись/считывание: 24 осциллограммы; 20 профилей

Встроенный flash диск

64 МБ

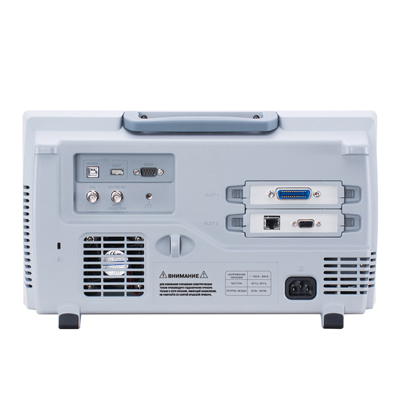

Слоты для установки опций

2  шт (на задней панели)

Логический анализатор
I2C, SPI*, UART
(аппаратная
опция)

Частота дискретизации

500 МГц

Полоса  пропускания

200 МГц

Длина памяти

до 2 МБ/канал

Число каналов

16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА

Синхронизация

по фронту, по последовательности, по длительности импульса, по шинам  I2C, SPI*, UART, Parallel bus (параллельная шина)

Порог срабатывания

TTL, CMOS, ECL, PECL, пользовательский (± 10 В)

Макс. входное напряжение

± 40 В

Максимальное напряжение

± 500 мВ

Входное сопротивление

101 кОм/ 8 пФ

Вертикальное разрешение

1 бит

Генератор функциональный
(аппаратная
опция)

Формы сигналов

Синус, прямоугольник, треугольник

Частотный диапазон

0,1Гц ~ 5 МГц (Синус, Прямоугольник)
0,1Гц ~ 500 кГц (Треугольник)

Выходной уровень

60 мВпик-пик ~ 6 Впик-пик (1 МОм)
30 мВпик-пик ~ 3 Впик-пик (50 Ом)

Погрешность установки:

Частота: ±5*10-5; Амплитуда: ±10%

Постоянное смещение

± 2 В (1 МОм); ± 1 В (50 Ом)

Скважность

5 % ~ 95 % (только для прямоугольника)

Общие данные

ЖК-дисплей

Цветной (TFT) SVGA, диагональ 20 см, 8×10 дел (разреш. 800 х 600)

Напряжение питания

100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт

Габариты

380 х 220 х 145 мм

Масса

4,2 кг

Комплект поставки

Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1)

Опции

GSC-008 - мягкая сумка для транспортировки и хранения
