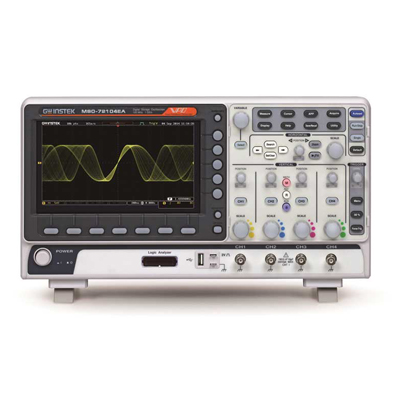

Осциллограф GW Instek MSO-72104E

  • Осциллограф GW Instek MSO-72104E

    /images/all/3/11707/big/img_5.jpg

    jijijij

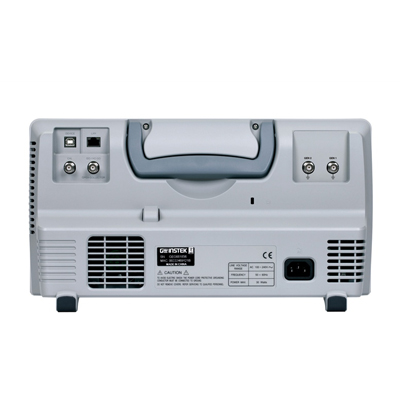

    Осциллограф GW Instek MSO-72104E
  • Осциллограф GW Instek MSO-72104E

    /images/all/3/11707/big/img_14.jpg

    Осциллограф GW Instek MSO-72104E

    Осциллограф GW Instek MSO-72104E

ЦЕНА: 163 377 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
GW Instek


Страна производитель: Тайвань Тайвань

Гарантия: 3 года
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф GW Instek MSO-72104E



Серия представляет собой модельный ряд 2-х и 4-х канальных осциллографов смешанных сигналов с полосой до 200 МГц, которые разработаны на базе высокопроизводительного программного обеспечения и аппаратных возможностей платформы GDS-72000E. Новинки характеризуются отличной функциональностью и широкими измерительными ресурсами, включая один из самых высоких в сегменте показателей скорости обновления экрана - 120.000 осциллограмм/с.



Модели имеют большой объем внутренней памяти - 10М на канал, позволяющий извлечь полезный сигнал и полностью проанализировать его. Серия включает две линейки MSO-72000E и MSO-72000EA, основные отличия и функциональность которых приведены ниже.

MSO-72000E имеет встроенный 16-канальный логический анализатор.



Отличительные особенности осциллографа MSO-72104E:



  • Полосы пропускания: 70/ 100/ 200 МГц

  • Число аналоговых входов: 2 или 4 канала

  • Глубина памяти 10M памяти, дисплей с технологией VPO (обновления экрана 120.000 осциллограмм в секунду)

  • Функция сегментированной памяти (29.000 блоков, межсегментное время 0,41 мкс)

  • Цветной ЖК дисплей диагональ 21см

  • Спектральный анализ на интервале 1M (БПФ) с высоким разрешением в частотном домене

  • Встроенные фильтры ВЧ и НЧ (входная фильтрация сигнала с ручной регулировкой)

  • Режим синхронизации и декодирования сигналов шин I2C/ SPI/ UART/ CAN/LIN

  • Функция длительной записи данных Data log позволяет отслеживать изменения входного сигнала на интервале регистрации до 100 часов

  • Возможность сохранения результатов и данных в локальной сети



Технические характеристики осциллографа GW Instek:



Характеристики

Параметры

MSO-72072E / MSO-72074E / MSO-72072EA / MSO-72074EA

MSO-72102E / MSO-72104E / MSO-72074E / MSO-72104EA

MSO-72202E / MSO-72204E / MSO-72202EA / MSO-72204EA

Канал вертикального

Число каналов

2 / 4

2 / 4

2 / 4

отклонения

Полоса пропускания (-3 дБ)

0…70 МГц

0…100 МГц

0…200 МГц

Огранич. полосы пропуск.

20 МГц

20 МГц

20, 100 МГц

Коэф. отклонения (Коткл.)

1 мВ/дел…10 В/дел

Погрешность установки Коткл.

± 3 %

Время нарастания

≤5 нс

≤3,5 нс

≤1,75 нс

Входной импеданс

1 МОм (± 2 %) / 16 пФ

Макс. входное напряжение

300 В (DC+AС пик), Кат I

Математика

+, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел

Погрешность установки Кразв.

± 0,005 %

Режимы работы

Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y

синхронизация

Источники синхросигнала

любой из каналов, внеш. (Ext только 2 кан. мод.), сеть

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада.

Связь входа синхронизации

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхр.

1 дел

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Частота дискретизации

2 кан. модель: 1 ГГц/канал
4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал

Интерполяция

SinX/x

Длина записи (макс.)

 10 МБ/ на кан

Режимы работы

Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.

Курсорные измерения

Функции

DU; DT; 1/DT

Автоматические измерения

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе

Функции по горизонтали

f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза

Измерение   задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Логический анализатор

Максимальная вх. частота

200 МГц

Частота дискредитации

1 ГГц/ на кан

Число каналов

16 (D0-D15)

Длина памяти (макс.)

10 МБ/ на кан

Общий объем

2 ГБ

Синхронизация

 по фронту, по последовательности (Pattern), по длит. импульса
Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN

Порог срабатывания

TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V  + опред. пользователем

Генератор сигналов произвольной формы
( MSO-72хххEA)

Максимальная частота

25 МГц

Частота дискретизации

200 МГц

Разрешение ЦАП

14 бит

Число каналов

2

Формы сигнала

синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac

Амплитуда

20 мВ … 5 В п-п

Дополнительные возможности

Интерфейс

USB, LAN

Автоустановка

В/дел, с/дел, параметры синхросигнала

Технология  VPO

Захват и отображение редких сигналов и глитчей в режиме  аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с.

Режим X-Y

Х – кан 1, 3; Y – кан 2, 4; разность фаз < >

Внутренняя память

Запись/считывание: 24 осциллограммы; 20 профилей

Общие данные

ЖК-дисплей

Цветной (TFT) WVGA, диагональ 20 см, 8 × 10 дел (разреш. 800 х 480)

Напряжение питания

100…240 В, 48…63 Гц (автовыбор)

Габариты, масс

384 х 208 х 127 мм,  2,8 кг

Комплект поставки

Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель  GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1)



Стоимость поверки - 5 000 руб.
