Характеристики

Параметры

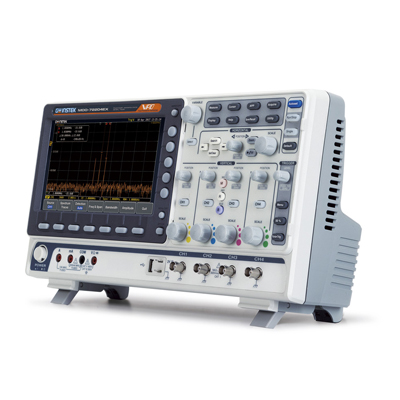

MDO-72072EG / MDO-72074EG

MDO-72102EG / MDO-72104EG

MDO-72202EG / MDO-72204EG

Канал вертикального отклонения

Число каналов

2 + Ext / 4

2 + Ext / 4

2 + Ext / 4

Полоса пропускания (-3 дБ)

0…70 МГц

0…100 МГц

0…200 МГц

Огранич. полосы пропуск.

20 МГц

20 МГц

20, 100 МГц

Коэф. отклонения (Коткл.)

1 мВ/дел…10 В/дел

Погрешность установки Коткл.

± 3 % (± 5 % при Коткл 1 мВ/дел  )

Время нарастания

≤ 5 нс

≤ 3,5 нс

≤ 1,75 нс

Входной импеданс

1 МОм (± 2 %) / 16 пФ

Макс. входное напряжение

300 Вскз, кат. I

Математика

+, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)

Полярность

Нормальная, инверсия

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс/дел…100 с/дел (шаг 1-2-5),  самописец 100 мс/дел – 100 с/дел (Roll)

Погрешность установки Кразв.

± 0,005 % (на каждом интервале ≥ 1 мс)

Режимы работы

основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.)

Режим X-Y

Х – кан 1;  Y – 3; разность фаз < >

Синхронизация

Источники синхросигнала

любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.)

Режимы запуска развертки

Автоколебательный, ждущий, однократный (single Sequence)

Виды синхронизации

по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел)

Связь входа синхронизации

ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.)

Чувствительность синхрониз.

1 дел

Аналого-цифровое преобразование и сбор данных

Разрешение по вертикали

8 бит

Частота дискретизации

2 кан. модель: 1 ГГц/канал
4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал

Интерполяция

SinX/x, линейная

Длина записи (макс.)

 10 МБ/ на кан  (29.000 сегментов)

Режимы работы

Выборка, пик. детектор (> 2 нс); усреднение (2…256),  однократно

Межсегментное  время

  0,41 мкс

Макс. скорость обновления

до 120.000 осц./с

Курсорные измерения

Функции

DU; DT; 1/DT  (ед. измерения сек., Гц, град.°, отношение %)

Автоматические измерения (38 параметров)

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе

Функции по горизонтали

f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза (°)

Измерение   задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Анализатор спектра

Диапазон частот

0 (DC)…500 МГц   (макс. вход. частота 500 МГц – некалибрована)

Полоса обзора

1 кГц ~ 500 МГц (макс.)

Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ

1Гц ~ 500 кГц  (макс.)

Диапазон установки опорного уровня

 -50 дБм … +40 дБм   (с шагом 5 дБм)

Единицы измерения уровня

дБм,  дБВскз,  линейное СКЗ

Положение по горизонтали

 -12 дел.   … +12 дел.  шкалы

Вертикальная шкала

1 дБ/дел. … 20 дБ/дел.  (шаг 1-2-5)

Средний уровень собственных шумов относительно 1 мВт

< >
< >
< >

Гармонические искажения

< >

Тип представления результатов на экране

нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256)

Тип детектора
(график)

мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak),  усреднение (Average)

Типы окон преобразования Фурье (БПФ фактор)

Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68).

Генератор сигналов произвольной формы

Диапазон частот

0,1Гц…25 МГц  (синус),  до 15 МГц (прямоуг./ импульс),  до 1 МГц (пила)

Частота дискретизации

200 МГц

Разрешение ЦАП

14 бит

Число каналов

2

Амплитуда

10 мВ …2, 5 В п-п (на 50 Ом);    20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ)

Макс. разрешение

1 мВ

Формы сигнала (13 типов)

синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac
