Автоматическая установка АБМ-24 предназначена для проведения испытаний на морозостойкость бетонных образцов (100 х 100 х 100мм) первым базовым методом по ГОСТ 10060-2012 (для всех видов бетона, кроме ячеистых) и контроля морозостойкости ячеистого бетона (плотностью менее 1500 кг/м3) по ГОСТ 25485-89 без выгрузки образцов из морозильной камеры для перемещения их на оттаивание либо в термостатированную ванну для оттаивания в воде (для всех видов бетона, кроме ячеистых), либо в камеру для оттаивания образцов на воздухе над водой (для ячеистых бетонов). Это значительно снижает трудоемкость проведения полного цикла испытаний и полное время проведения испытаний (работает круглосуточно без остановки).
Также автоматическая установка АБМ-24 предназначена для проведения испытаний на морозостойкость кирпича по ГОСТ 7025-91 методом объёмного замораживания без выгрузки образцов из морозильной камеры для перемещения их на оттаивание либо в термостатированную ванну для оттаивания.

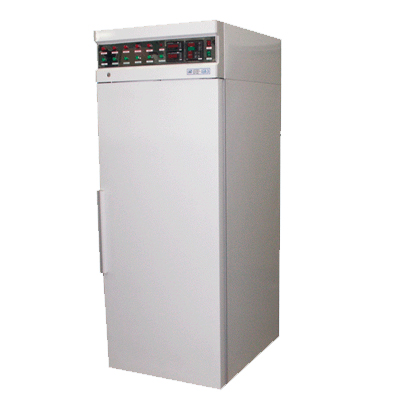

Установка выполнена единым блоком шкафного типа.

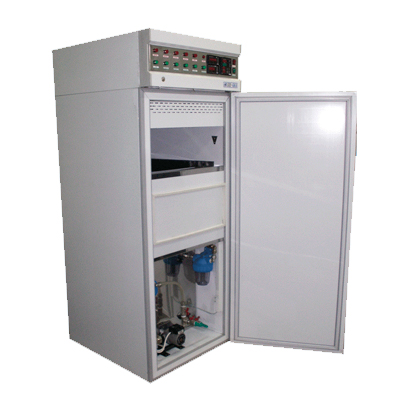

В верхней половине располагается морозильная камера с контейнером из нержавеющей стали для размещения образцов.
В нижней половине располагается насосное отделение и емкость для воды из нержавеющей стали.
Конструкция петель навески дверей обеспечивает их регулировку и возможность навешивания дверей в правом и левом исполнении для удобства пользования.
Технология соединения деталей рабочего контейнера и ёмкости для воды обеспечивает 15 летнюю гарантию от сквозной коррозии сварных швов.
Автоматическая установка работает следующим образом:
1) после завершения цикла заморозки в контейнер с образцами подается подается предварительно подготовленная по температуре вода из ёмкости с помощью циркуляционного насоса и начинается цикл оттайки
2) для поддержания температуры циркулирующей воды в заданных пределах в ёмкости с водой по необходимости включается ТЭН

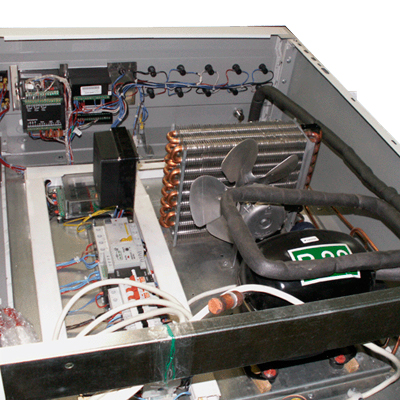

3) после завершения цикла оттайки циркуляционный насос выключается, вода самотёком сливается в бак, включается холодильная машина и начинается цикл заморозки
4) и так далее цикл за циклом в автоматическом режиме. Количество циклов заморозки и оттайки задается по прибору.
Если количество необходимых циклов превышает 100 единиц, процесс приостанавливается для замены циркулирующей воды в соответствии с п. 6.7 ГОСТ 10060-2012. Процесс запускается вновь после смены воды.

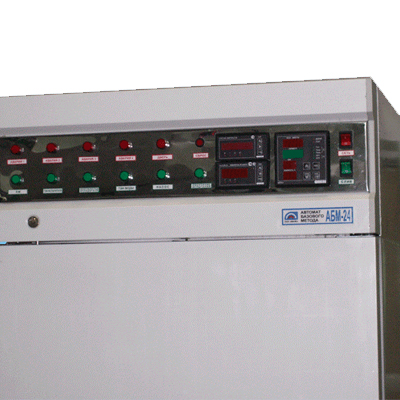

Микропроцессорный контроллер, управляющий работой установки, может быть подключен к компьютеру для обеспечения регистрации следующих данных:
- отображение текущих показаний прибора в цифровом и графическом виде;
- архивирование параметров через заданные промежутки времени;
- реагирование на выход измеряемых значений за установленные пользователем границы;
- просмотр архива измерений за любой промежуток времени в табличном и графическом виде.
Для подключения контроллера к компьютеру используется адаптер сети (поставляется по отдельному заказу в комплекте с кабелем подключения к компьютеру).
Малый уровень шума работающего оборудования не превышает 75 Дб, что соответствует требованиям санитарных норм СН 2.2.4/2.1.8.562-96.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Значение |
|
Охлаждаемый объём, м3 |
0,27 |
|
Температура охлаждаемого объема, °С |
–20 ± 2 |
|
Температура циркулирующей воды, °С |
+20 ± 2 |
|
Количество бетонных образцов (100 х 100 х 100), не более |
24 |
|
Вес одновременно загружаемых образцов (для ячеистого бетона и кирпича показатель может отличаться в зависимости от водопоглощения), не более, кг |
|
|
Количество кирпичей полнотелых модульного размера/стандартного размера, шт. |
10/15 |
|
Количество кирпичей пустотных(щелевых) модульного размера/стандартного размера, шт. |
5/10 |
|
Емкость бака для воды, л |
115 |
|
Масса установки (сухая), кг |
220 |
|
Потребление электроэнергии за сутки, кВт,ч |
9,7 |
|
Габаритные размеры, мм |
890 |
|
Внутренние полезные размеры, мм |
|
|
Разрешающая способность измерителя температуры, °С |
0,1 |
|
Допустимая погрешность измерения температуры, % |
0,5 |
|
