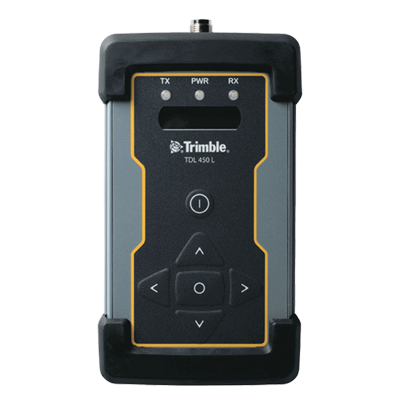

Радиомодем Trimble TDL 450L UHF System Kit 410-430 МГц

Trimble TDL 450L UHF System Kit 410-430 МГц – современный высокоскоростной приёмопередающий радиомодем, специально разработанный для применения в системах GNSS/RTK съёмки и высокоточной навигации. Trimble TDL 450L UHF System Kit 410-430 МГц имеет изменяемый в пределах от 0.1 до 4 Вт уровень выходной мощности. Пользователь Trimble TDL 450L UHF System Kit 410-430 МГц может выбрать один из следующих, предустановленных заводом изготовителем, уровней мощности: 0.1 Вт, 0.5 Вт, 1 Вт, 2 Вт и 4 Вт. Полнофункциональный пользовательский интерфейс Trimble TDL 450L UHF System Kit 410-430 МГц упрощает его настройку и диагностику, что обеспечивает максимальную производительность. Радиомодемы Trimble серии TDL 450L – Ваш самый надёжный телеметрический канал для геодезических работ.

Преимущества радиомодема Trimble TDL 450L UHF System Kit 410-430 МГц:

• Многофункциональный пользовательский интерфейс позволяет провести оперативную настройку и диагностику в полевых условиях

• Защищённое исполнение - цельнометаллический корпус обеспечивает стойкость к ударным воздействиям и отличную экранировку

• Пыле и влагозащита по IP67

• Высокая скорость передачи данных 19200 бит/сек для GMSK и 4FSK методов модуляции обеспечивает темп обновления дифференциальных поправок 1 Гц;

• Настраиваемая мощность передачи 0.1-2 Вт позволяет увеличить время работы от батареи, 4.0 Вт увеличивает дальность работы

• Рабочая полоса 40 МГц

• Ширина канала определяется цифровой обработкой сигнала

• Совместимость с радиостанциями, использующими 25 кГц и 12,5 кГц каналы

Технические характеристики радиомодема Trimble TDL 450L UHF System Kit 410-430 МГц:

• Диапазон рабочих частот 410-430 МГц

• Антенный разъём 50 Ом, корпусной TNC

• Задающий генератор синтезированное разрешение настройки 6.25 кГц, стабильность частоты ±1 ppm

• Канальная скорость и тип модуляции 19200 бит/сек 4FSK;9600 бит/сек 4FSK;19200 бит/сек GMSK;16000 бит/сек GMSK;9600 бит/сек GMSK;8000 бит/сек GMSK;4800 бит/сек GMSK

• Коррекция ошибок методом упреждения применяется

• Мощность передатчика программируется в диапазоне 0.1 – 4 Вт (где разрешено)

• Полосы пропускания 12.5 кГц и 25 кГц

• Потребляемая мощность в режиме передачи 7 Вт при 12.0 В (р/ч мощность 1 Вт);13.4 Вт при 12.0 В (р/ч мощность 4 Вт)

• Потребляемая мощность в режиме приёма 0.6 Вт при 12.0 В

• Протоколы передачи Transparent EOT/EOC/FST, с коммутацией пакетов, TRIMMARK™, TRIMTALK™, TT450S (HW), SATEL®

• Сертификат типа сертифицирован для эксплуатации в США, Европе, Австралии, Новой Зеландии, Российской Федерации, Канаде

• Чувствительность -110 дБм при вероятности ошибок 10-5

• Интерфейс пользователя двухстрочный 16-и символьный ЖК-дисплей и 5 кнопок управления

• Интерфейсы RS-232, до 115200 бит/сек (LEMO 5-pin #1 shell)

• Внешнее питание 9.0 – 30.0 В пост. тока, до 2 А

• Вес 0.705 кг

• Вибростойкость MIL-STD-810F

• Рабочая температура (приёмник / передатчик) от -40°С до +85°С / от -40°С до +65°С

• Размеры 88.9 мм х 46 мм х 160 мм

• Температура хранения от -55°С до +85°С

• Пылевлагозащищенность IP67

Комплект поставки:

• Радиомодем Trimble TDL 450L (410-430 МГц)

• Антенна радио 410-430 МГц (0 дБ, 45 см)

• Антенный кабель 2.8 м (TNC-NMO) с креплением на веху

• Кабель (DB9) для настройки радиомодема

• Комплект питания 12 Ач

• Чехол для антенны

• Сумка для кабелей
