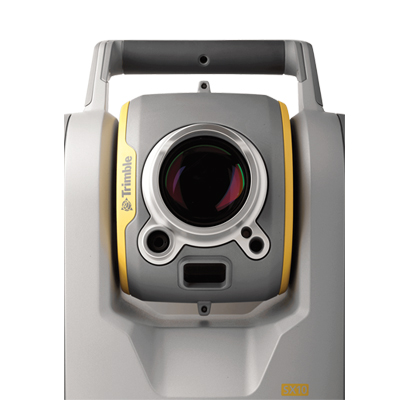

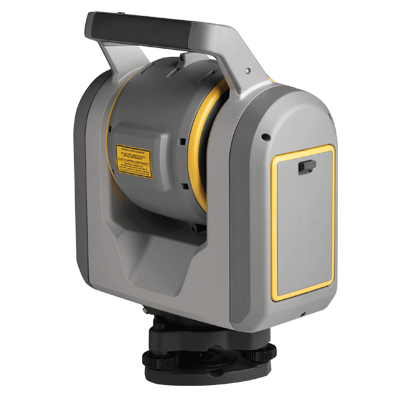

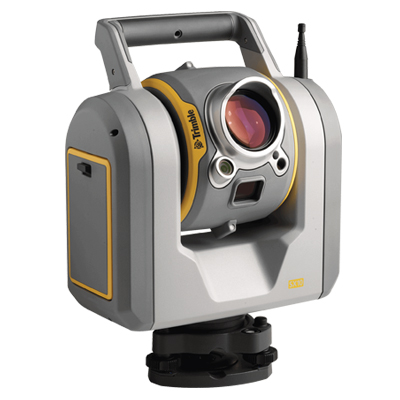

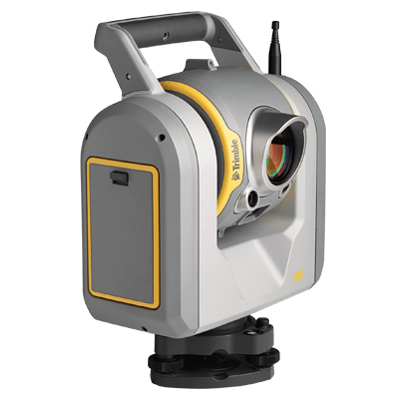

Тахеометр Trimble SX10

Новейший сканирующий тахеометр Trimble SX10 - инструмент, с которым Вы никогда прежде не получали такое количество геопространственных данных, и не экономили столько времени и денежных средств.

Идеальное применение при съемке объектов, как на улице, так и внутри помещений:

•  сложная архитектура зданий и сооружений

•  насыщенная инфраструктура заводов и цехов

•  сопровождение строительства объектов с фото-документацией этапов строительства

•  детальная инвентаризация городской застройки, сопровождающаяся визуализацией и фото  документированием

•  традиционная съемка (пикетаж мертвых зон сканирования, характерных точек и контуров)

Наведение на цель может осуществляться посредством прикосновения к экрану контроллера. При использовании видеоканала Вы всегда видите то, что видит инструмент и всегда можете задать интересующую Вас область работы.

С использованием Trimble SX 10 пропадает необходимость координирования маркеров традиционным тахеометром. Облако точек формируется сразу в заданной системе координат, данные накапливаются в контроллере, с которого осуществляется управление процессом съемки. Скорость сканирования достигает 26 600 точек в секунду! Дальность сканирования возможна на расстояниях до 600 метров.

В одном инструменте объединены тахеометр, лазерный сканер и цифровая камера. Накопленные данные могут быть отправлены в ранее созданные проекты, реализованные посредством традиционных геодезических инструментов.

Температурный диапазон, при котором возможна работа, составляет от минус двадцати до плюс пятидесяти градусов, что позволяет выполнять работы круглогодично.

Полевая программа управления прибором – традиционный Trimble Access. Накопленные данные обрабатываются в известной программе обработки Trimble Business Center или специализированной программе обработки данных сканирования Trimble Real Works.

Trimble SX 10 – это революция в области выполнения геодезических работ.

Технические характеристики тахеометра Trimble SX10:

• Точность измерения по призме ±(1+1.5 мм/км х D) мм

• Точность измерения по призме в режиме слежения ±(2+1.5 мм/км х D) мм

• Точность измерения без отражателя в стандартном режиме ±(2+1.5 мм/км х D) мм

• Угловая точность 1"

• Система считывания абсолютный энкодер

• Датчики считывания ГУ / ВУ два / два

• Дальность измерения по призме 6.25 см до 5 500 м

• Дальность измерения без отражателя до 800 м

• Минимальное измеряемое расстояние 1 м

• Минимальное измеряемое расстояние без отражателя 1 м

• Скорость измерения по призме в стандартном режиме 1.6 с

• Скорость измерения без отражателя в стандартном режиме 1.2 с

• Принцип сканирования вращающаяся призма в зрительной трубе

• Дальность сканирования Kodak White Card (90%): 0.9 - 600 м

• Kodak Gray Card (18%): 0.9 - 350 м

• Скорость сканирования 26.6 КГц

• Минимальное расстояние между точками сканирования 6.25 мм, 12.5 мм, 25 мм и 50 мм на 50 м

• Грубое сканирование (360° по горизонтали x 300° по вертикали, с плотностью 1 мрад, 50 мм на 50 м) время сканирования 12 мин

• Стандартное сканирование (90° по горизонтали x 45° по вертикали, с плотностью 0.5 мрад, 25 мм на 50 м) время сканирования 6 мин

• Принцип измерения технология Trimble Lightning

• Стандартное отклонение на 50 м, коэффициент отражения 18-90%: 1.5 мм

• на 120 м, коэффициент отражения 18-90%: 1.5 мм

• Тип лазера импульсный, 1550 нм, класс 1М

• Расходимость пучка (безотражательный режим) 0.2 мрад

• Размер лазерного пятна на 100 м 14 мм

• Поправка за атмосферу вводится в полевом или офисном ПО

• Принцип визуализации 3 откалиброванных камеры в зрительной трубе, технология Trimble VISION

• Общее поле зрения камер 360° x 300°

• Частота кадров до 15 fps

• Размер файла общей панорамы с обзорной камеры 15 - 35 МБ

• Панорама обзорной камеры (360° по горизонтали x 300° по вертикали) с 10% перекрытием 3 минуты, 40 снимков, 20 мм/50 м на пиксель

• Панорама основной камеры (90° по горизонтали x 45° по вертикали) с 10% перекрытием 3 минуты, 48 снимков, 4.4 мм/50 м на пиксель

• Общее увеличение (без интерполяции) 84x

• Разрешение камеры 5 МП

• Фокусное расстояние камеры 36-3000 мм

• Поле зрения камеры max 57.5° (по горизонтали) x 43° (по вертикали)

• min 0.65° (по горизонтали) x 0.5° (по вертикали)

• Замер экспозиции автоматический, точечный

• Яркость ±5 шагов

• Режимы баланса белого авто, дневной свет, лампы накаливания, облачно

• Температурная компенсация оптики

• Размер изображения до 2592 x 1944 пикселей

• Формат файла .jpeg

• Положение обзорной камеры параллельно оси измерения

• Один пиксель обзорной камеры соответствует 20 мм на 50 м

• Положение основной камеры параллельно оси измерения

• Один пиксель основной камеры соответствует 4.4 мм на 50 м

• Положение камеры зрительной трубы соосное

• Фокусировка камеры зрительной трубы от 1.7 м до ∞

• Один пиксель камеры зрительной трубы соответствует 0.88 мм на 50 м

• Дальность работы по пассивным призмам до 800 м

• Дальность работы по призмам Active Track 360 до 700 м

• Тип сервоприводов технология MagDrive

• Фиксация и медленное вращение сервоприводы

• Высота горизонтальной оси вращения 196 мм

• Апертура 56 мм

• Центрир видео-центрир, оптический центрир в трегере

• Чувствительность круглого уровня 8'/2 мм

• Система центрирования Timble 3-pin

• Рабочий диапазон видео-центрира 1 - 2.5 м

• Один пиксель на цели центрирования соответствует 0.2 мм для высоты инструмента 1.55 м

• Точность видео-центрира 0.5 мм для высоты инструмента 1.55 м

• Точность компенсатора 0.5"

• Чувствительность цифрового уровня 0.3"

• Тип компенсатора двухосевой жидкостно-электрический датчик

• Диапазон работы компенсатора ±5.4’

• Встроенный радиомодем 2.4 ГГц

• Интерфейсы Wi-Fi, USB

• Время работы от 1-го аккумулятора 2-3 ч

• Время работы от 3-х аккумуляторов в адаптере 6-9 ч

• Батарея Li-ion 11.1 В 6.5 Ач

• Вес 8.2 кг

• Рабочая температура от -20°С до +50°С

• Пылевлагозащищенность IP55

• Возможность сканирования до 26 600 точек в секунду

• Двухуровневая защита паролем
