Трассоискатель Успех АГ-309.60Н

Трассоискатель предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 5 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Области применения трассоискателя Успех АГ-309.60Н:

• Энергетика с протяженными коммуникациями

Трассоискатель Успех АГ-309.60Н выполняет следующие функции:

• Поиск неисправностей кабельных линий
• Определение положения подземных коммуникаций в режиме «Трасса» и «График»
• Прямое цифровое измерение глубины их залегания на всех рабочих частотах
• Указание направления отклонения от оси коммуникации в режиме «Трасса»
• Измерение силы тока в коммуникации
• Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117
• Функция «Выбор кабеля из пучка» при помощи датчика КИ-110
• Одновременная работа со встроенными и внешними датчиками

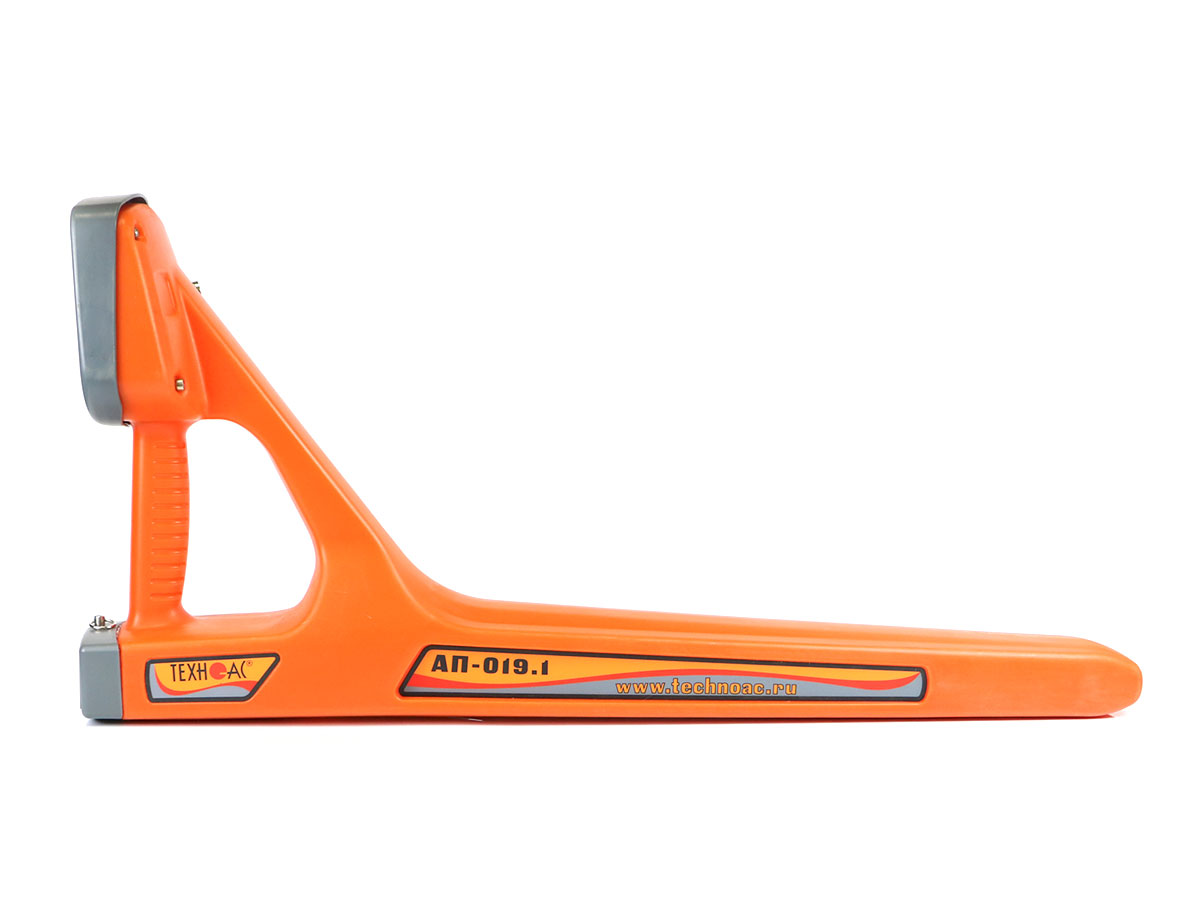

Особенности приемника АП-019.1:

• Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора
• Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов
• Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки
• Подключение дополнительных внешних датчиков расширяет перечень решаемых задач
• Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов
• Идентификация отдельных кабелей, функция «выбор кабеля из пучка»
• Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ
• Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации
• Различные режимы индикации (цифровая, график)
• Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора
• Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов
• Работа в зимних условиях до -20°С

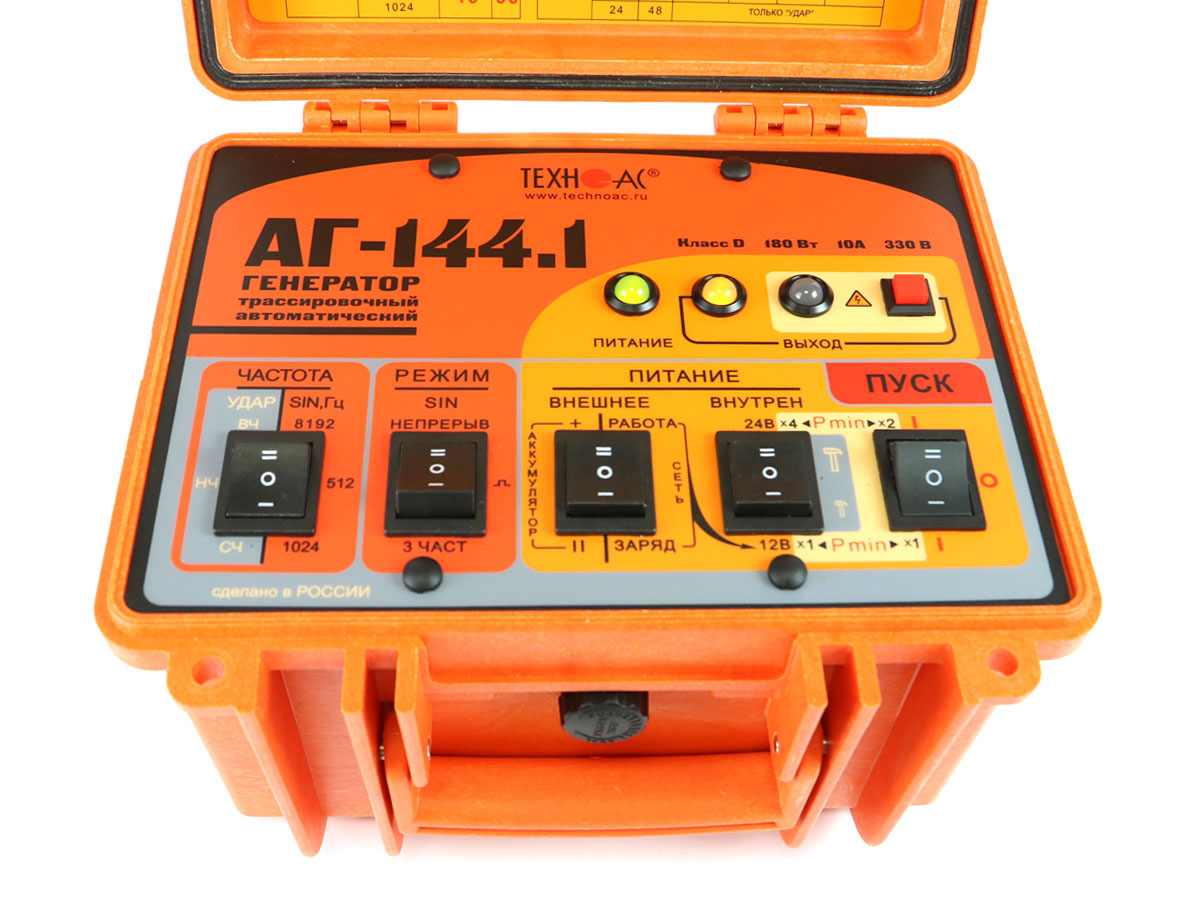

Особенности генератора АГ-144.1:

• Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт)
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
• Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110

Технические характеристики трассоискателя Успех АГ-309.60Н:

Генератор АГ-144.1
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512/1024/8192
Частоты следования ударов нч / сч / вч	0,5/1/2
Режимы генерации	«SIN» «непрерыв» «SIN» «»  «SIN» «3част»  «УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока	220 330 140
Выходная мощность, Вт
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока	От 7,5 до 120 От 45 до 180  От 18 до 72
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	автоматическое
Источники питания	Встроенный акк.комплект Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм	250х215х165
Вес электронного блока, не более, кг	8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Класс климатической защиты	IP54

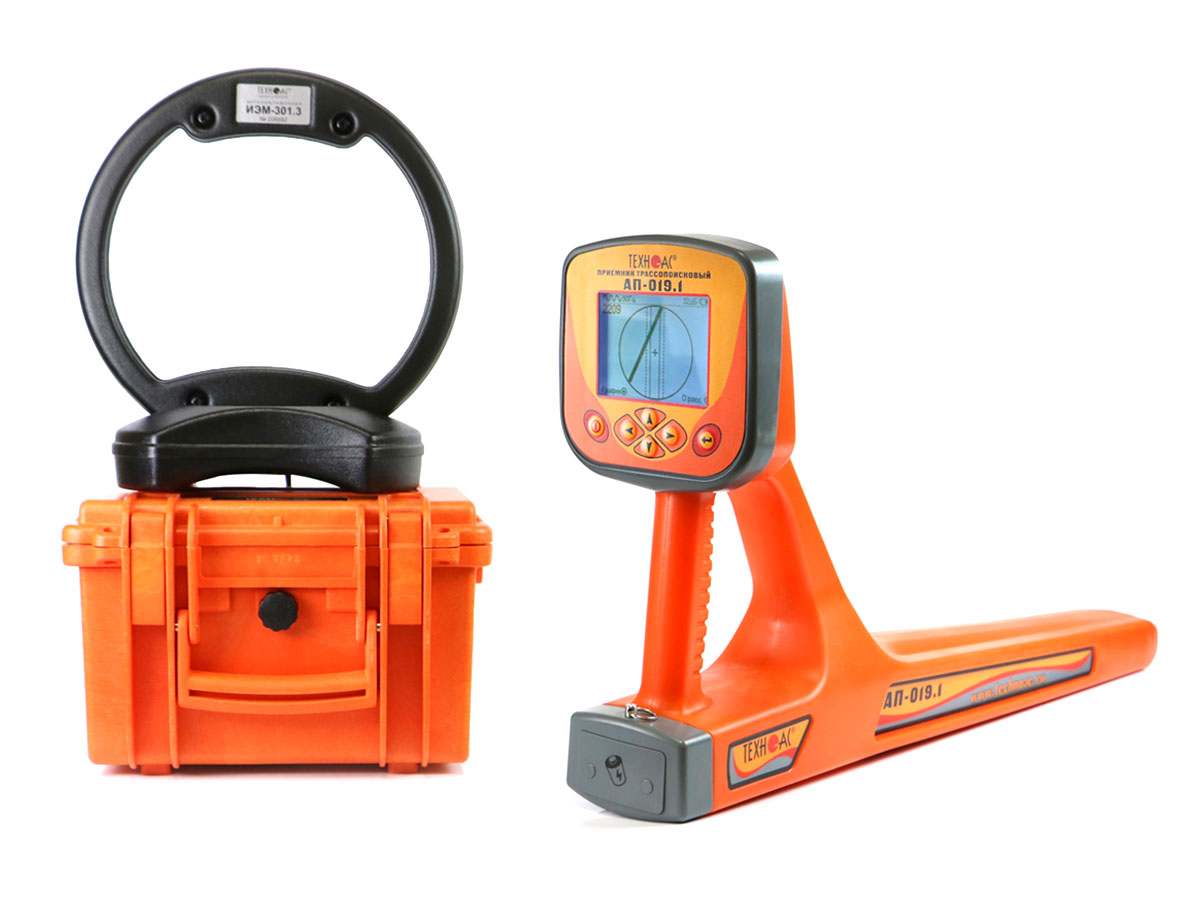

Комплект поставки трассоискателя Успех АГ-309.60Н:

• Приемник АП-019.1
• Генератор АГ-144.1
• Индукционная антенна ИЭМ-301.3
• Чехол
• Сумка

Дополнительно:

• Датчик контроля качества изоляции ДКИ-117
• Датчик-определитель дефектов коммуникаций ДОДК-117
• Клещи индукционные КИ-110
• Накладная рамка НР-117
