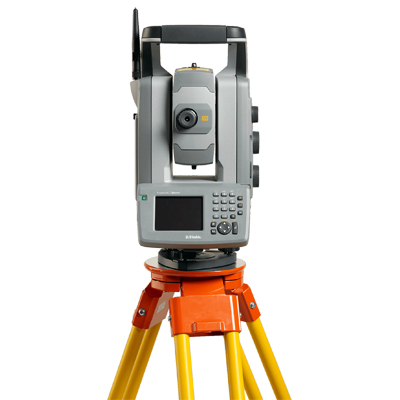

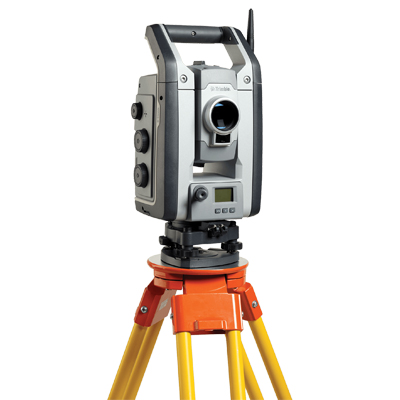

Тахеометр Trimble S9 0.5" Robotic, DR Plus, Long Range FineLock

Электронные тахеометры Trimble S9 0.5" Robotic, DR Plus, Long Range FineLock сочетают в себе самые передовые инженерные функции и технологии, а также обеспечивают высочайший уровень точности измерений.

Выполнение сканирования, сбор изображений объекта работы для визуализации и документирования, выполнение геодезической съемки – все это доступно в одном инструменте.

Использование роботизированных тахеометров Trimble S9 0.5" Robotic, DR Plus, Long Range FineLock с дальномером DR Plus и технологией Long Range FineLock позволяет осуществлять выполнение прецизионных измерений на объектах любой сложности.

Технологии FineLock и Long Range FineLock позволяют автоматически наводиться и выполнять измерения на близкорасположенные призмы (например, при выполнении мониторинга на длинных дистанциях).

Если же требуется выполнять измерения без отражателя на больших дистанциях или на «трудные» цели, то здесь на помощь придет дальномер DR Plus, способный измерять без отражателя расстояния до 2 200 метров.

При создании сервоприводов тахеометров Trimble S9 0.5" Robotic, DR Plus, Long Range FineLock была использована запатентованная технология MagDrive, работающая по принципу магнитной подушки. Такое решение делает работу прибора бесшумным и быстрым (достигается скорость вращения до 115° в секунду). При этом износ прибора от вращения по осям сведен практически к нулю.

В работе при неблагоприятных внешних воздействиях на прибор (сильный ветер, вибрация, спонтанная просадка ножек штатива) незаменима технология Trimble SurePoint. С ее помощью производится автоматическая компенсация смещения инструмента и удержание точного наведения на цель.

Технология MultiTrack и функция идентификации цели позволяет работать с нужной целью, даже если в поле зрения зрительной трубы тахеометра их попадает несколько. Ошибочные цели в этом случае тахеометр будет игнорировать.

При выполнении особых видов работ, таких как прокладка тоннелей или работа в шахтах, можно использовать лазерный указатель Класса 3R. Он позволяет визуально отмечать точки на больших расстояниях.

Технология Trimble Locate2Protect позволяет отслеживать местонахождение тахеометра в любой момент времени. При перемещении тахеометра за пределы заданной области или при выходе его из строя рассылаются оповещения персоналу, отвечающему за оборудование.

Функция Trimble InSphere Equipment Manager отвечает за актуальность версий МПО и программного обеспечения тахеометра, необходимость своевременного прохождения технического обслуживания.

Тахеометры Trimble S9 0.5" Robotic, DR Plus, Long Range FineLock могут быть усовершенствованы технологиями Trimble VISION и SureScan. Технология Trimble VISION позволяет дополнять данные съемки актуальными фото и видеоизображениями объектов, а также подготавливать широкий спектр отчетных материалов, используя эти изображения.

Благодаря технологии Trimble SureScan электронный тахеометр S9 0.5" Robotic, DR Plus, Long Range FineLock становится универсальным прибором, позволяющим получать подробные сканы без установки отдельной сканирующей системы или перехода на специализированное полевое ПО.

Контроллеры Trimble и специализированные модули для полевого ПО Trimble Access - Тоннели, Мониторинг, Трубопроводы и Шахты обеспечивают поддержку рабочих процессов, позволяя ускорить выполнение работ. Процедуры съемки в Trimble Access могут быть настроены в соответствии с потребностями конкретного пользователя.

Офисное ПО Trimble Business Center позволяет импортировать, обрабатывать и уравнивать различные данные съемки (сканы, фото и видеоизображения, пикеты) в едином проекте.

Технические характеристики тахеометра Trimble S9 Robotic, DR Plus, Long Range FineLock:

• Точность измерения по призме ±(1+2 мм/км х D) мм

• Точность измерения по призме в стандартном режиме ±(2+2 мм/км х D) мм

• Точность измерения по призме в режиме слежения ±(4+2 мм/км х D) мм

• Точность измерения без отражателя в стандартном режиме ±(2+2 мм/км х D) мм

• Точность измерения без отражателя в режиме слежения ±(4+2 мм/км х D) мм

• Точность измерения без отражателя в режиме Longe Range ±(10+2 мм/км х D) мм

• Угловая точность 0.5"

• Винты наведения бесконечные (MagDrive Servo)

• Дальность измерения по призме 6.25 см до 2 500 м

• Дальность измерения без отражателя в стандартном режиме до 1 300 м

• Дальность измерения без отражателя до отражающей пленки 20х20 мм до 1 000 м

• Минимальное измеряемое расстояние 0.2 м

• Минимальное измеряемое расстояние без отражателя 1 м

• Скорость измерения по призме в стандартном режиме 1.2 с

• Скорость измерения по призме в режиме слежения 0.4 с

• Скорость измерения без отражателя в стандартном режиме 1-5 с

• Скорость измерения без отражателя в режиме слежения 0.4 с

• Дальность сканирования до 250 м

• Скорость сканирования до 15 точек/с

• Минимальное расстояние между точками сканирования 10 мм

• Стандартное отклонение 1.5 мм на < >

• Точность определения отдельной 3D точки 10 мм на < >

• Тип лазера импульсный

• Класс лазерной безопасности для измерний по призме класс 1

• Класс лазерной безопасности в безотражательном режиме класс 2

• Расходимость лазерного пучка при измерении на призму в горизонтальной плоскости 4 см/100 м

• Расходимость лазерного пучка при измерении на призму в вертикальной плоскости 8 см/100 м

• Расходимость лазерного пучка в режиме без отражателя в горизонтальной плоскости 4 см/100 м

• Расходимость лазерного пучка в режиме без отражателя в вертикальной плоскости 8 см/100 м

• Сенсор датчик цветного цифрового изображения

• Разрешение камеры 2048 х 1536 пикс

• Фокусное расстояние камеры 23 мм

• Глубина резкости от 3 м до бесконечности

• Поле зрения камеры 16.5° x 12.3°

• Четырехшаговое цифровое увеличение 1х, 2х, 4х, 8х

• Замер экспозиции точечный, HDR, автоматический

• Яркость настраивается пользователем

• Размер изображения до 2048 х 1536 пикс

• Формат файла .jpeg

• Дальность работы по пассивным призмам 500 - 700 м

• Дальность работы по призмам MultiTrack до 800 м

• Дальность работы по призмам Active Track 360 до 500 м

• Точность наведения в режиме AutoLock по пассивным призмам < >

• Точность наведения в режиме AutoLock по призмам MultiTrack < >

• Точность наведения в режиме AutoLock по призмам Active Track 360 < >

• Минимальное расстояние поиска 0.2 м

• Время поиска призмы обычно 2 - 10 с

• Дальность измерения по призме в режиме Long Range до 5 500 м

• Дальность измерения без отражателя в режиме Long Range до 2 200 м

• Точность наведения в режиме FineLock по призмам < >

• Диапазон работы в режиме FineLock по призмам от 20 м до 700 м

• Минимальное расстояние между призмами в режиме FineLock 0.8 м на 200 м

• Точность наведения в режиме Long Range FineLock по призмам < >

• Диапазон работы в режиме Long Range FineLock по призмам от 250 м до 2500 м

• Минимальное расстояние между призмами в режиме Long Range FineLock 10 м на 2500 м

• Диапазон GPS-поиска (GeoLock) 360 градусов

• Время получения решения (GeoLock) 15 - 30 с

• Время повторного захвата цели (GeoLock) < >

• Тип сервоприводов технология MagDrive

• Угловая скорость вращения 115 градусов/с

• Время смены круга КЛ/КП 2.6 с

• Время поворота на 180 градусов 2.6 с

• Фиксация и медленное вращение сервопривод с бесконечным точным наведением

• Увеличение зрительной трубы 30х

• Подсветка сетки нитей 10 уровней

• Угол поля зрения 2.6 м на 100 м

• Высота горизонтальной оси вращения 196 мм

• Апертура 40 мм

• Фокусировка зрительной трубы от 1.5 м до ∞

• Автофокусировка стандартная

• Центрир оптический

• Цена деления круглого уровня 8'/2 мм

• Система центрирования Timble 3-pin

• Увеличение оптического центрира 2.3 х

• Диапазон фокусировки оптического центрира от 0.5 м до ∞

• Точность компенсатора 0.5"

• Чувствительность цифрового уровня 0.3"

• Тип компенсатора двухосевой жидкостно-электрический датчик

• Диапазон работы компенсатора ±5.4'

• Встроенный радиомодем 2.4 ГГц

• Интерфейсы USB, последовательный, Bluetooth

• Встроенный аккумулятор литий-ионный, 11.1 В, 5.0 Ач

• Время работы от 1-го аккумулятора до 6.5 часов

• Время работы от 3-х аккумуляторов в адаптере до 20 часов

• На кронштейне Robotic от 1-го аккумулятора до 13.5 часов

• От 1-го аккумулятора в режиме Robotic с видео до 5.5 часов

• От 3-х аккумуляторов в адаптере в режиме Robotic с видео до 17 часов

• Вес батареи 0.35 кг

• Вес инструмента Autolock 5.4 кг

• Вес инструмента Robotic 5.5 кг

• Рабочая температура от -20°С до +50°С

• Пылевлагозащищенность IP65

• Безотражательный режим DR Plus

• Технология Long Range

• Технология точного наведения Long Range Finelock

• Не коаксиальный лазерный указатель Лазер Класса 3R

• Двухуровневая защита паролем Locate2Protect

Комплект поставки:

• Тахеометр Trimble S9 0.5" Robotic

• Трегер

• Отвертка Torx T30 для снятия ручки инструмента

• Юстировочные инструменты

• Бленда

• Краткое руководство по эксплуатации тахеометра

• Карточка активации службы Locate2Protect

• Мишень из отражающей пленки

• Мишень для юстировки лазерного указателя

• Чехол от дождя

• Транспортировочный кейс с ремнями

• 2 ключа для кейса
